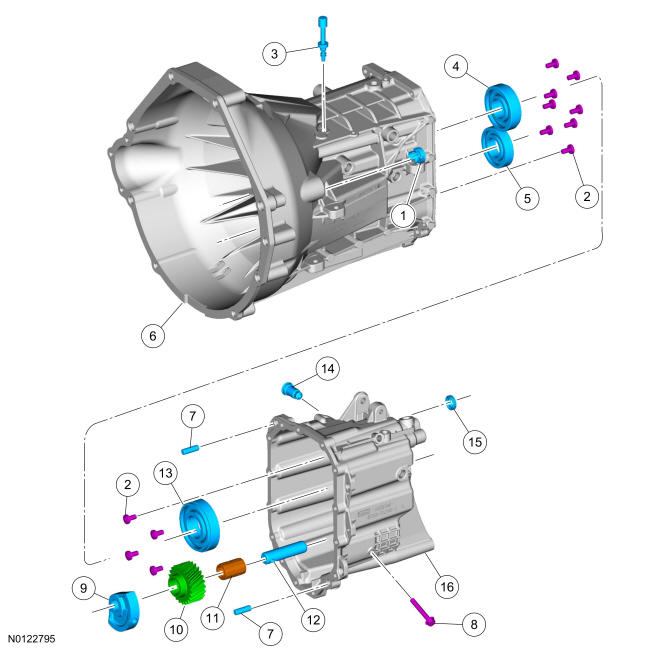

Transmission Case
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | Clutch slave cylinder tube retaining clip |
| 2 | Bearing retaining bolts |
| 3 | Transmission case vent tube |
| 4 | Input shaft bearing |
| 5 | Countershaft bearing |
| 6 | Front transmission case |
| 7 | Dowel pin |
| 8 | Reverse idler gear bracket bolt |
| 9 | Reverse idler gear bracket |
| 10 | Reverse idler gear |
| 11 | Reverse idler gear needle bearing |
| 12 | Reverse idler gear shaft |
| 13 | Output shaft bearing |
| 14 | Shift shaft detent |
| 15 | Shift shaft seal |
| 16 | Rear transmission case |
