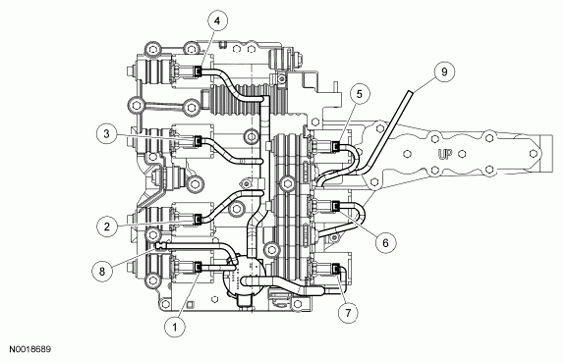

Internal Transmission Harness Connector/Component Locator
WARNING: This page is about a different car, the 2012 Ford F550 Super Duty and 2012 Ford F450 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Pressure Control Solenoid A (PCA) |
| 2 | Torque Converter Clutch (TCC) |
| 3 | Shift Solenoid Pressure Control B (SSPCB) (overdrive clutch) |
| 4 | Shift Solenoid Pressure Control A (SSPCA) (coast clutch) |
| 5 | Shift Solenoid Pressure Control E (SSPCE) (low/reverse clutch) |
| 6 | Shift Solenoid Pressure Control D (SSPCD) (direct clutch) |
| 7 | Shift Solenoid Pressure Control C (SSPCC) (intermediate clutch) |
| 8 | Transmission Fluid Temperature (TFT) sensor |
| 9 | Transmission Range (TR) sensor |
