Single Use Fasteners and Components
WARNING: This page is about a different variant/trim than selected.
- Manual Shift Detent Lever Hub Pin
- Manual Shift Shaft Pin
- Parking Pawl Actuator Bracket Bolt [2x]

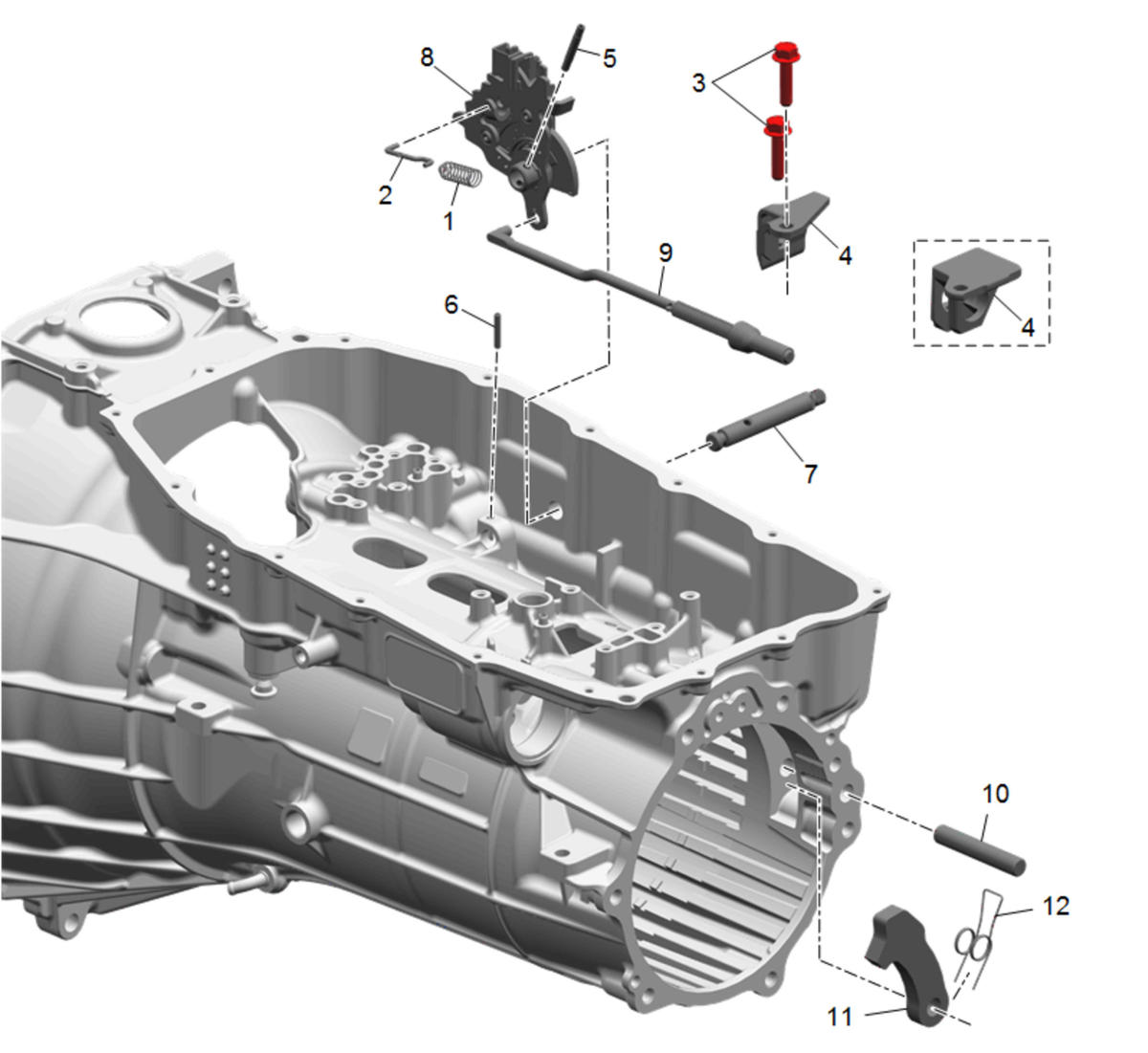

Manual Valve Link Spring (1) - Remove
- Manual Valve Link (2) - Remove
- Park Pawl Actuator Bracket Bolt (3) - Remove and DISCARD M8 x 35 [2x]
- Park Pawl Actuator Bracket (4) - Remove
- Manual Shift Detent Lever Hub Pin (5) - Remove and DISCARD
- Manual Shift Shaft Pin (6) - Remove and DISCARD
- Manual Shift Shaft (7) - Remove
- Manual Shift Shaft Position Switch Assembly (8) - Remove
- Park Pawl Actuator (9) - Remove
- Park Pawl Shaft (10) - Remove
- Park Pawl (11) - Remove
- Park Pawl Spring (12) - Remove
CAUTION:
Refer to Pin Reuse Caution .
