Single Use Fasteners and Components
WARNING: This page is about a different variant/trim than selected.
- Manual Shift Detent Lever Hub Pin
- Manual Shift Shaft Pin
- Parking Pawl Actuator Bracket Bolt [2x]

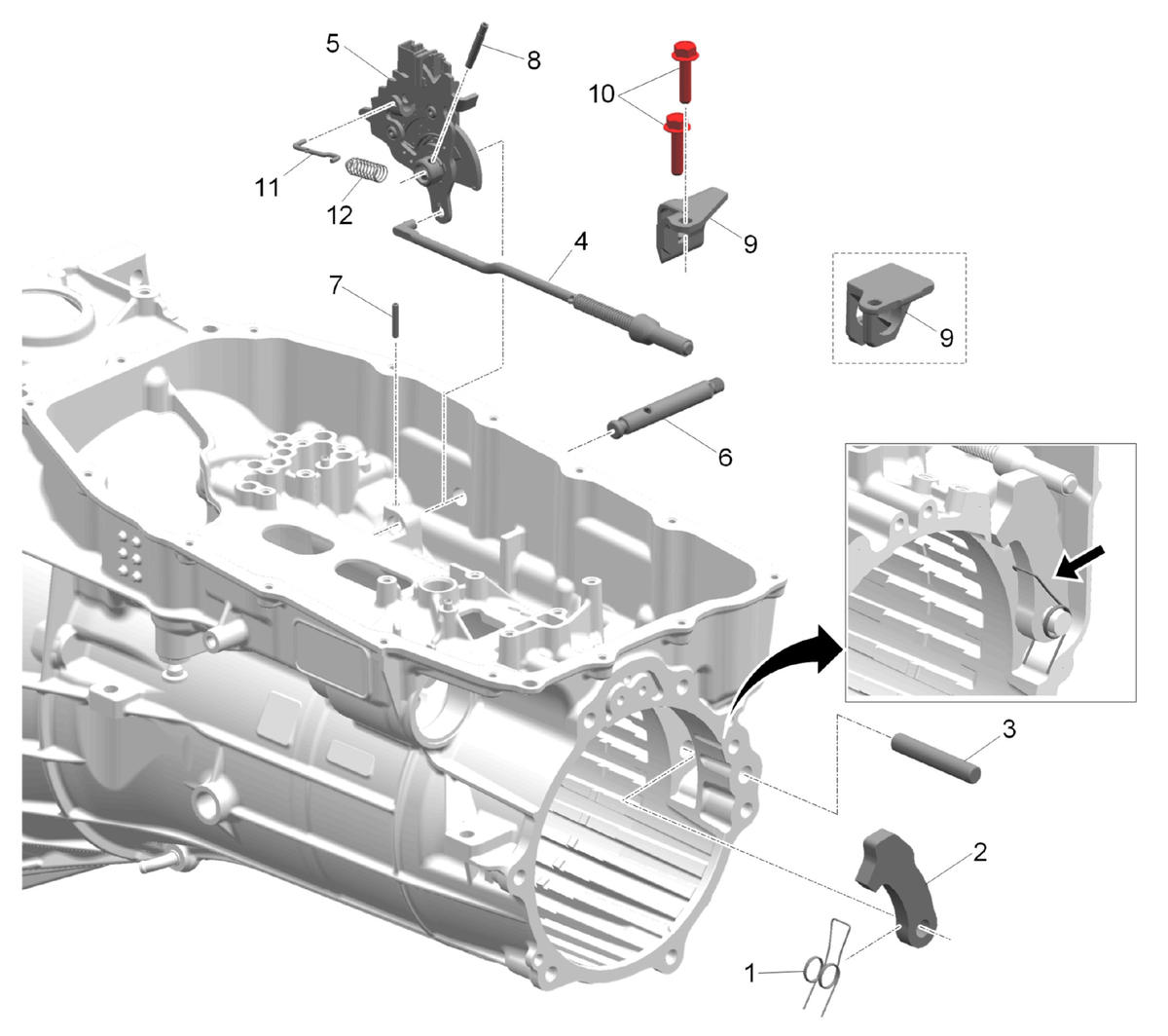

Park Pawl Spring (1) - Install
- Park Pawl (2) - Install
- Park Pawl Shaft (3) - Install
- Park Pawl Actuator (4) - Install
- Manual Shift Shaft Position Switch Assembly (5) - Install
- Manual Shift Shaft (6) - Install
- Manual Shift Shaft Pin (7) - Install NEW
- Manual Shift Detent Lever Hub Pin (8) - Install NEW
- Park Pawl Actuator Bracket (9) - Install
- Park Pawl Actuator Bracket Bolt (10) - Install NEW and tighten M8 x 35 [2x] 40 N.m (30 lb ft)
- Manual Valve Link (11) - Install
- Manual Valve Link Spring (12) - Install
CAUTION:
Refer to Pin Reuse Caution .
CAUTION:
Refer to Fastener Caution .
