Removal Procedure
Remove the left and right body hinge pillar garnish molding (1). Body Hinge Pillar Garnish Molding Replacement
Remove the left and right windshield garnish molding (2). Windshield Garnish Molding Replacement
Remove the left and right instrument panel trim pad radio speaker opening cover (1). Instrument Panel Trim Pad Radio Speaker Opening Cover Replacement
Remove the left and right radio front speaker grille molding (2). Radio Front Speaker Grille Molding Replacement
Remove the left and right instrument panel outer trim cover (1). Instrument Panel Outer Trim Cover Replacement

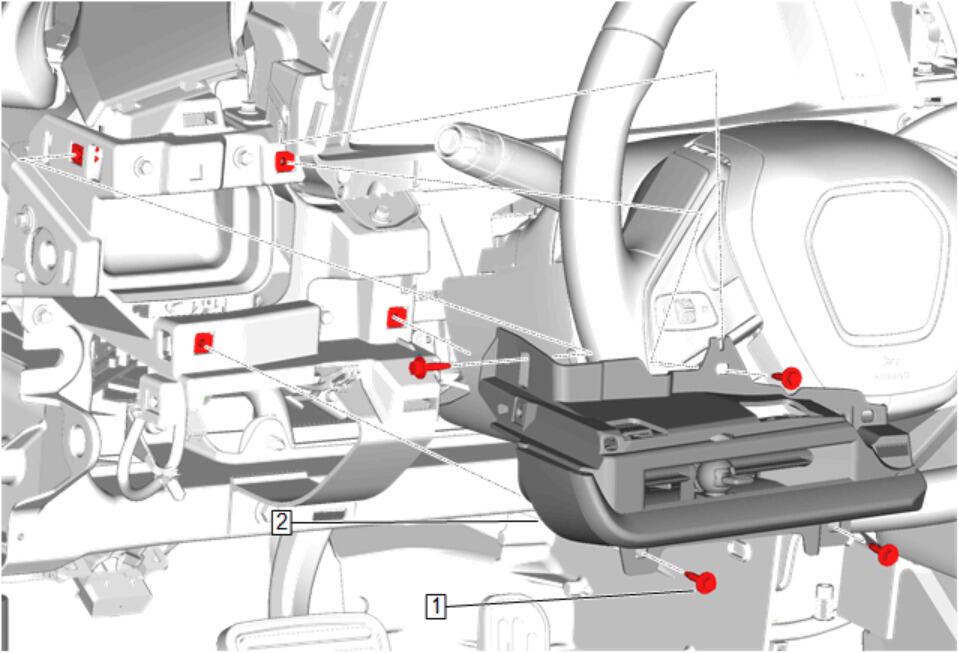

Instrument Panel Knee Bolster (2) - Remove - Instrument Panel Knee Bolster Replacement
Radio Rear Quarter Trim Panel Speaker Grille (1) - Remove - Radio Rear Quarter Trim Panel Speaker Grille Replacement (Coupe) , or Radio Rear Quarter Trim Panel Speaker Grille Replacement (Convertible)
Rear Compartment Closeout Panel (1) - Remove - Rear Compartment Closeout Panel Replacement
Front Floor Rear Console Side Trim Panel - Left Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Left Side
Front Floor Rear Console Side Trim Panel - Right Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Right Side
Front Floor Console Applique - Left Side (2) - Remove - Front Floor Console Applique Replacement - Left Side
Front Floor Console Extension Panel (2) - Remove - Front Floor Console Extension Panel Replacement
Front Floor Console Compartment (1) - Remove - Front Floor Console Compartment Replacement
Instrument Panel Compartment (1) - Remove - Instrument Panel Compartment Replacement
Radio Front Center Speaker Grille (1) - Remove - Radio Front Center Speaker Grille Replacement
Instrument Panel Instrument Cluster Hood (1) - Remove - Instrument Panel Instrument Cluster Hood Replacement
Instrument Panel Extension (1) - Remove - Instrument Panel Extension Replacement
Instrument Panel Upper Trim Panel (1) - Remove - Instrument Panel Upper Trim Panel Replacement
Instrument Panel Trim Pad (2) - Remove - Instrument Panel Trim Pad Replacement
Instrument Panel Air Outlet Bezel-Right Side (2) - Remove - Instrument Panel Air Outlet Bezel Replacement - Right Side
Instrument Panel Accessory Bezel (2) - Remove - Instrument Panel Accessory Bezel Replacement
Instrument Panel Cluster Trim Plate (1) - Remove - Instrument Panel Cluster Trim Plate Replacement
Instrument Panel Air Outlet Bezel-Left Side (2) - Remove - Instrument Panel Air Outlet Bezel Replacement - Left Side
Instrument Panel Bolt Cover (1) - Remove - Instrument Panel Bolt Cover Replacement
Radio Control (1) - Remove - Radio Control Replacement

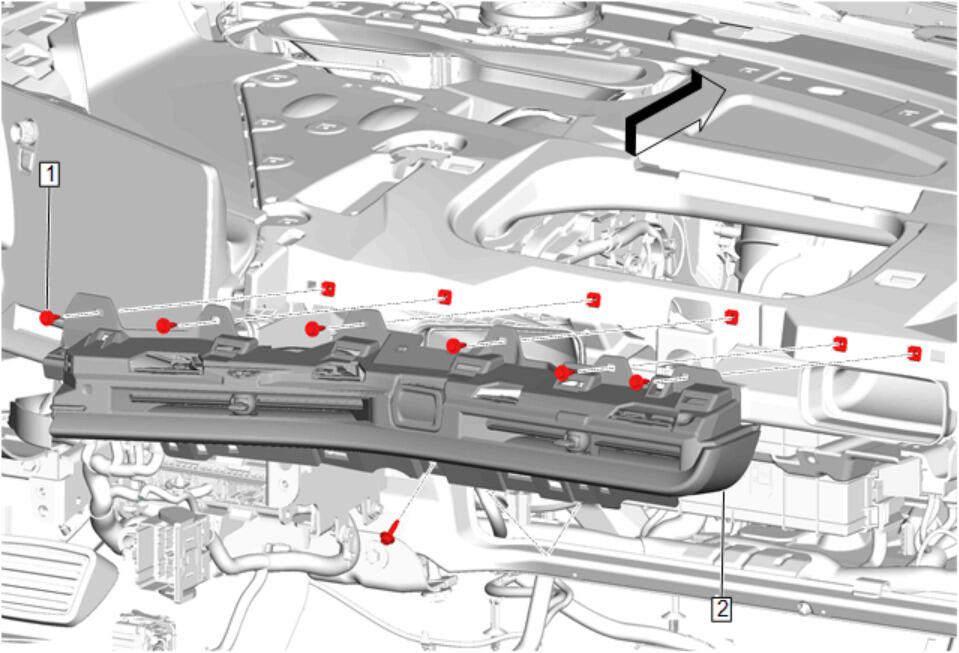

Instrument Panel Cluster Upper Trim Plate (2) - Remove - Instrument Panel Cluster Upper Trim Plate Replacement

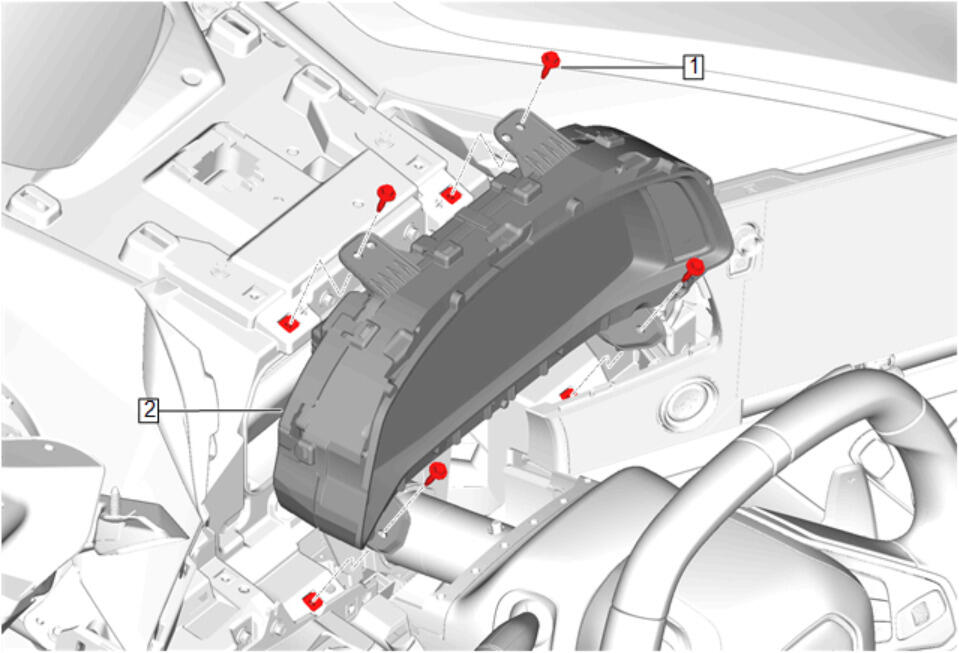

Instrument Cluster (2) - Remove - Instrument Cluster Replacement

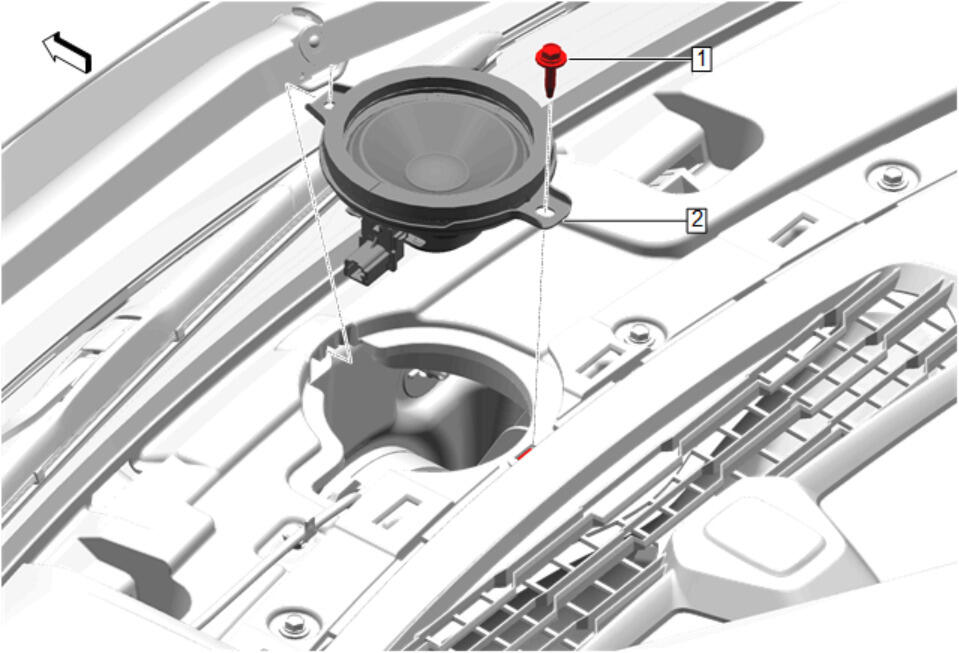

Remove the left and right radio front speaker (2). Radio Front Speaker Replacement

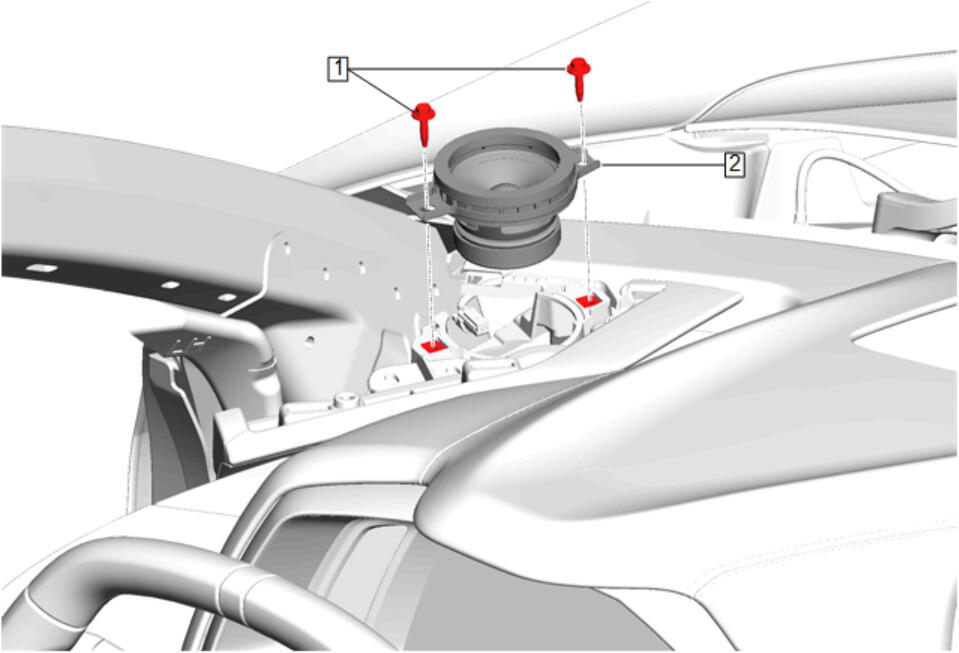

Radio Front Center Speaker (2) - Remove - Radio Front Center Speaker Replacement
Instrument Panel Upper Trim Panel Cover (1) - Remove - Instrument Panel Upper Trim Panel Cover Replacement

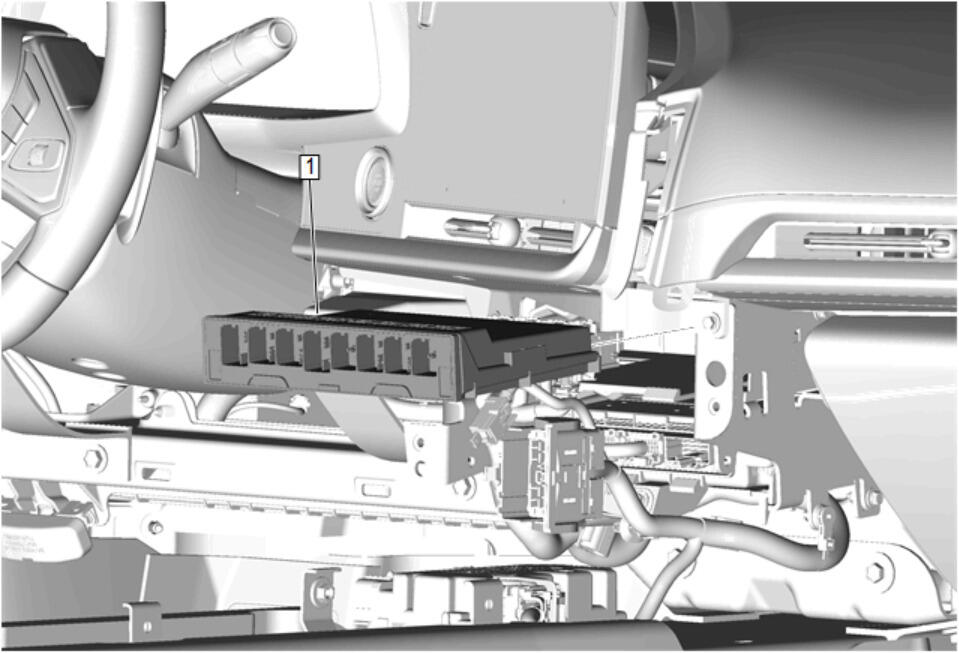

Body Control Module (1) - Remove - Body Control Module Replacement

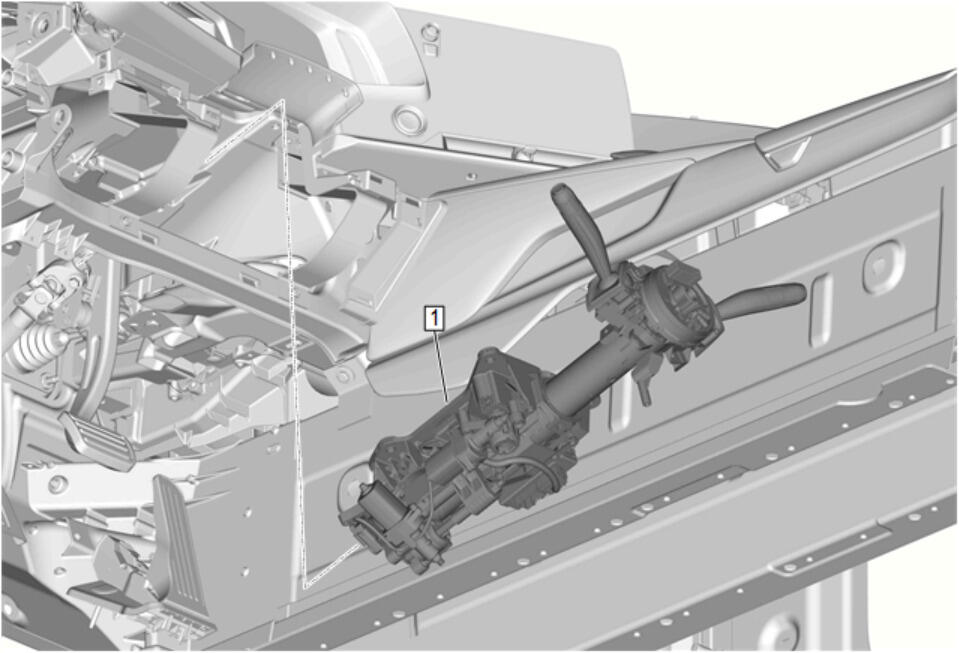

Steering Column (1) - Remove - Steering Column Replacement

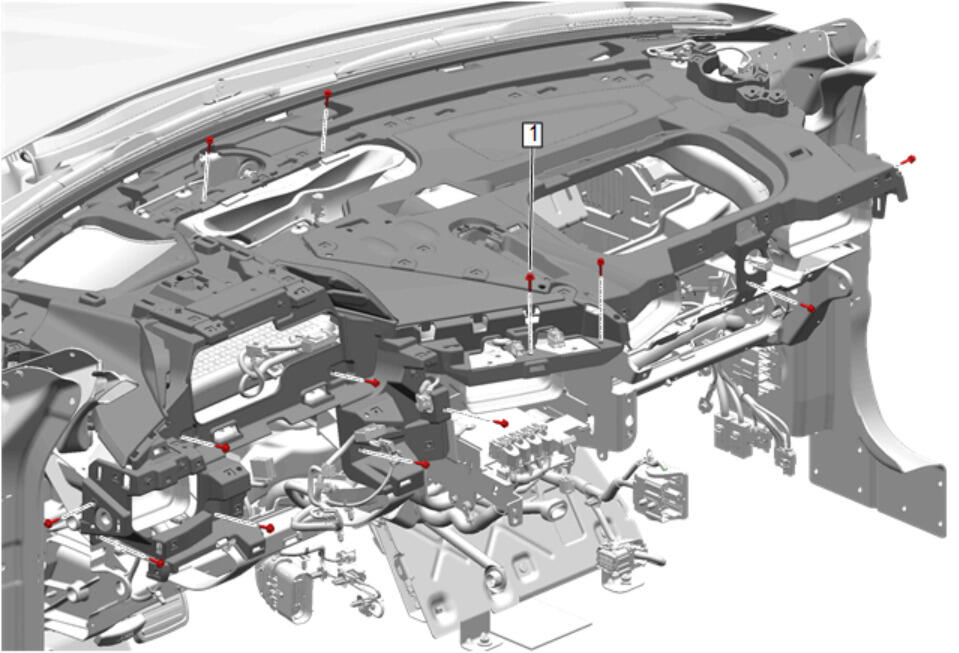

Instrument Panel Carrier Bolt (1) - Remove [13x]
- Disconnect and reposition harness as necessary.
- NOTE:
With the aid of an assistant, remove the instrument panel carrier assembly from the vehicle.
Instrument Panel Carrier (1) - Remove
- Transfer components as necessary.
