Installation Procedure
WARNING: This page is about a different variant/trim than selected.
Fuel Feed Front Pipe Bracket (1) - Install

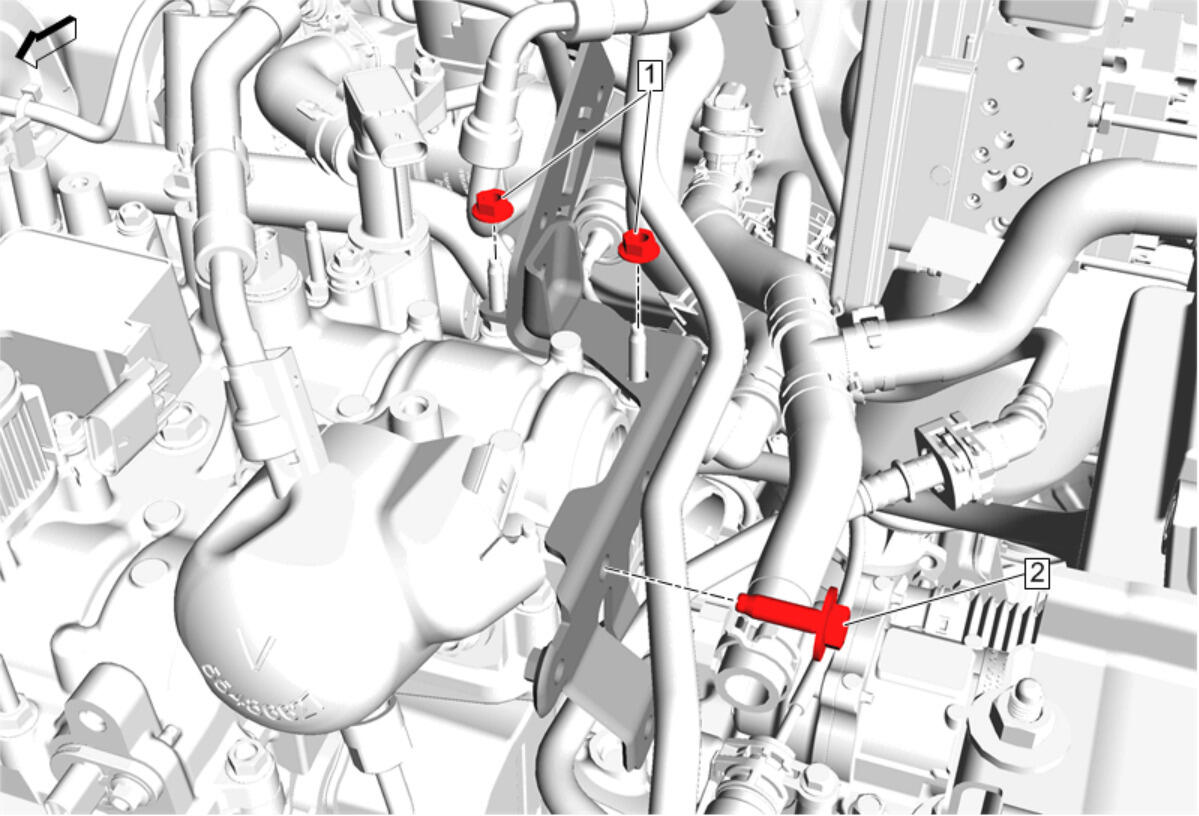

Fuel Injection Fuel Feed Pipe Bolt (2) - Install and tighten 22 N.m (16 lb ft)
- Fuel Injection Fuel Feed Front Pipe Nut (1) - Install and tighten [2x] 9 N.m (80 lb in)
- Charge Air Cooler Inlet Air Tube @ Fuel Feed Front Pipe Bracket - Install - Charge Air Cooler Inlet Air Tube Replacement
- Engine Oil Cooler Coolant Outlet Hose - Install - Engine Oil Cooler Coolant Outlet Hose Replacement (LSY)

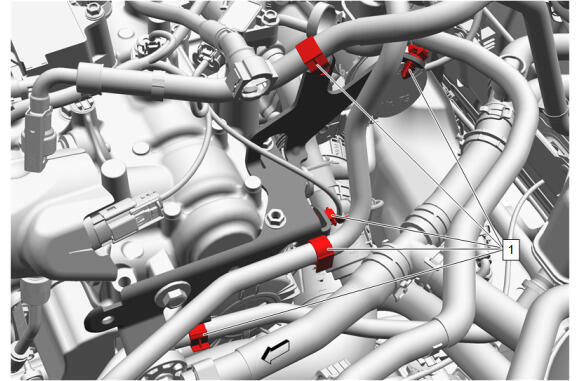

Retainer (1) - Install [5x]
- Turbocharger Outlet Duct Connector - Install - Turbocharger Outlet Duct Connector Replacement
- Air Cleaner Outlet Intermediate Duct - Install - Air Cleaner Outlet Intermediate Duct Replacement
