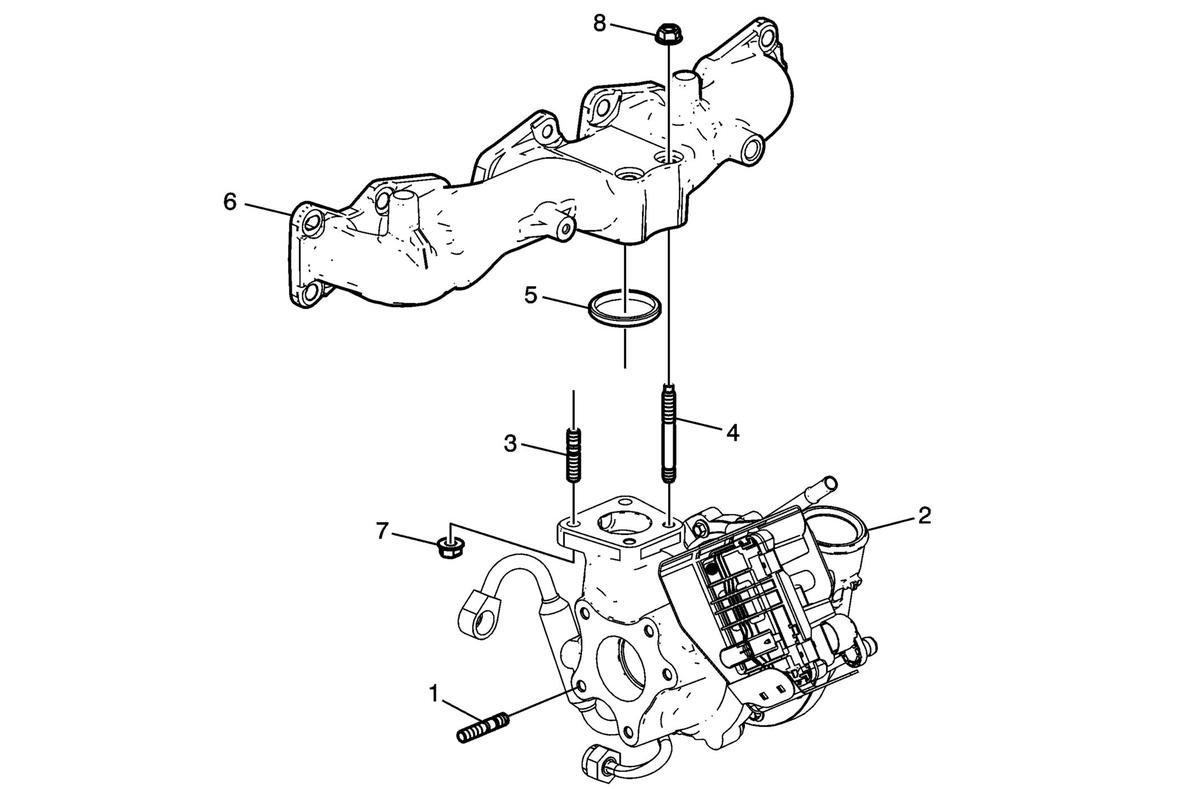

Exhaust Manifold and Turbocharger Assembly Assemble
| Callout | Component Name |
|---|---|
| 1 | Turbocharger Stud |
| 2 | Turbocharger
NOTE:
Do NOT loosen or remove actuator from the turbocharger bracket. |
| 3 | Turbocharger Stud |
| 4 | Turbocharger Stud |
| 5 | Turbocharger Gasket
NOTE:
Use a NEW gasket. |
| 6 | Exhaust Manifold |
| 7 | Turbocharger Nut
CAUTION:
Refer to Fastener Caution . Tighten 32 N.m (24 lb ft) |
| 8 | Turbocharger Nut Tighten 32 N.m (24 lb ft) |
