Engine Harness Routing - Engine Compartment (LV1)
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

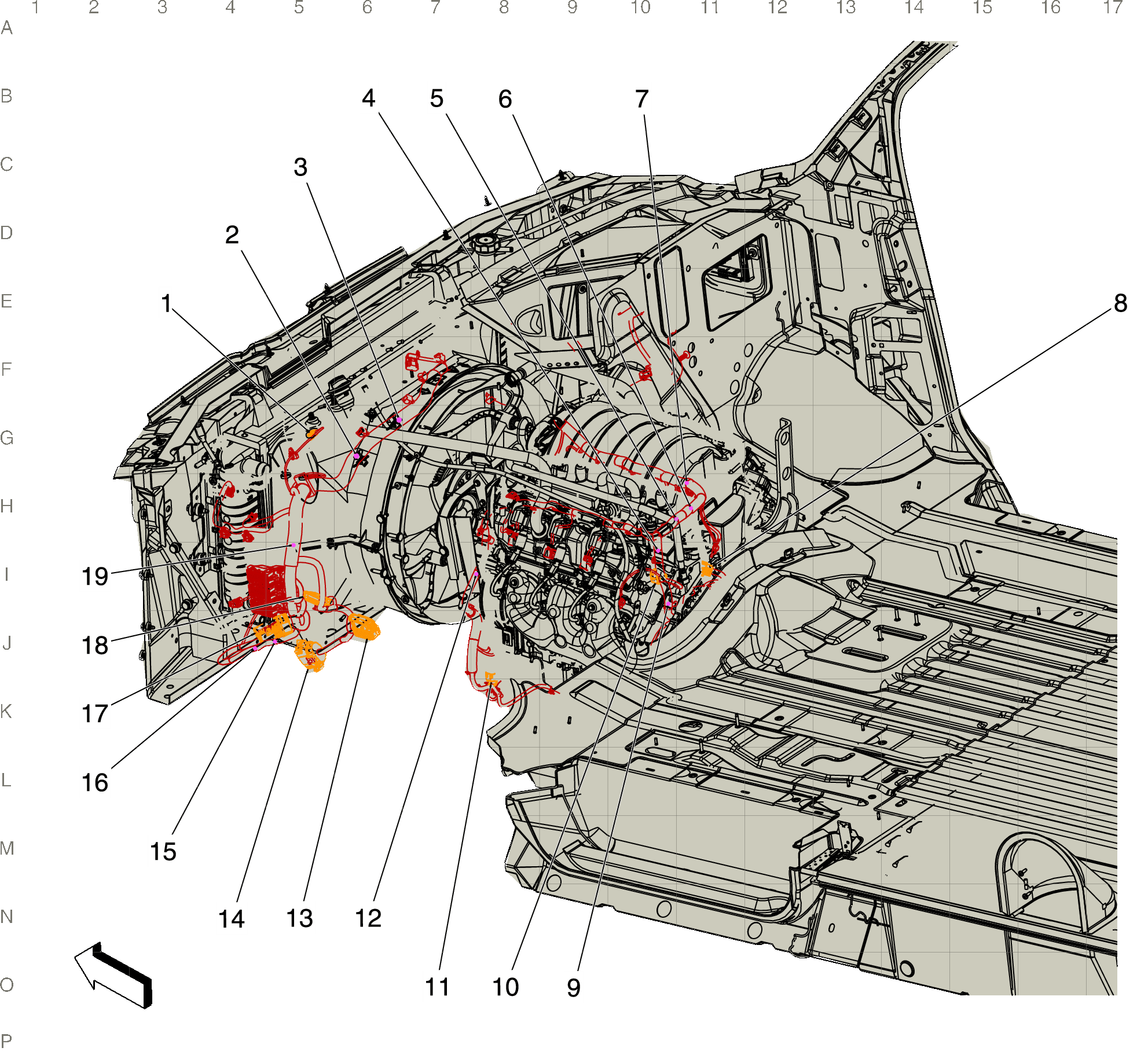

| Items |
|---|
| 1. X109 Engine Harness to Underhood Lamp Harness (TR9) X109 Engine Harness to Underhood Lamp Harness |
| 2. J182 Left Ignition Coil Harness (LV1, L96, or LC8) |
| 3. J188 Right Ignition Coil Harness (LV1, L96, or LC8) |
| 4. J143 Engine Harness (LV1, L96, or LC8) |
| 5. J170 Engine Harness (LV1) |
| 6. J171 Engine Harness (LV1) |
| 7. J102 Engine Harness |
| 8. X161 Engine Harness to Fuel Injector Jumper Harness (LV1) X161 Engine Harness to Fuel Injector Harness |
| 9. J144 Engine Harness (LV1, L96, or LC8) |
| 10. X160 Engine Harness to Fuel Injector Jumper Harness (LV1) X160 Engine Harness to Fuel Injector Harness |
| 11 X130 Engine Harness to Camshaft Position Sensor Jumper Harness (LV1) X130 Engine Harness to Camshaft Position Sensor Jumper Harness |
| 12. J101 Engine Harness |
| 13. X101 Engine Harness to Chassis Harness (LV1, L96, or LC8) X101 Engine Harness to Chassis Harness |
| 14. X100 Instrument Panel Harness to Engine Harness X100 Instrument Panel Harness to Engine Harness |
| 15. J185 Right Ignition Coil Harness (LV1, L96, or LC8) |
| 16. J184 Left Ignition Coil Harness (LV1, L96, or LC8) |
| 17. X50A Fuse Block - Underhood X50A Fuse Block - Underhood X1X50A Fuse Block - Underhood X2X50A Fuse Block - Underhood X3X50A Fuse Block - Underhood X4X50A Fuse Block - Underhood X5X50A Fuse Block - Underhood X6 |
| 18. X202 Instrument Panel Harness to Engine Harness X202 Instrument Panel Harness to Engine Harness |
| 19. J115 Engine Harness |
