Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Remove as much power steering fluid from the power steering fluid reservoir as possible.
- Raise and support the vehicle. Lifting and Jacking the Vehicle
- Front Wheelhouse Splash Shield-Right Side - Remove - Wheelhouse Splash Shield Replacement (Left Side) , or Wheelhouse Splash Shield Replacement (Right Side)
Engine Protection Shield (2) - Remove - Engine Protection Shield Replacement

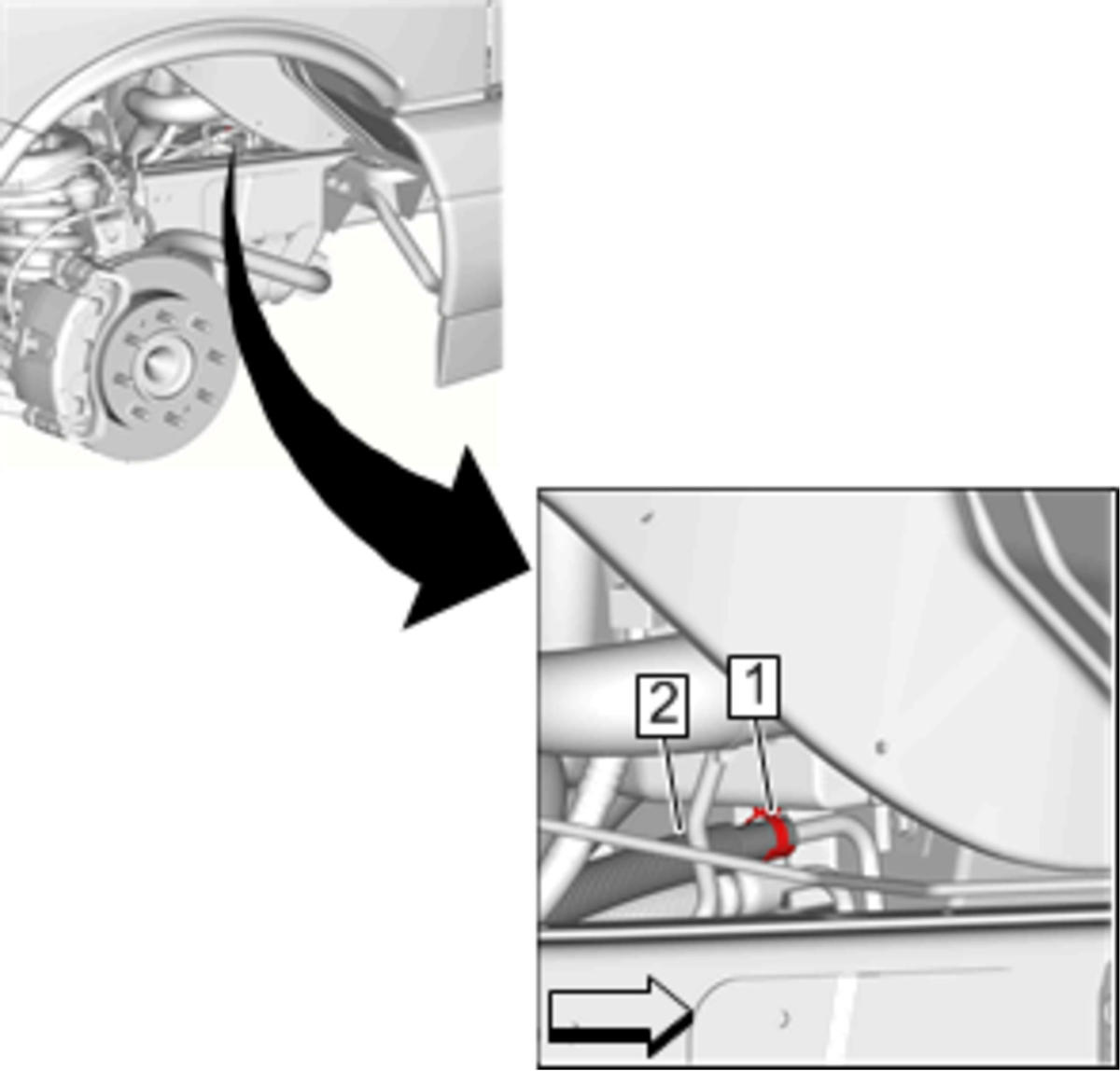

Power Steering Fluid Reservoir Inlet Hose Clamp(1) @ Power Steering Gear Outlet Hose - Disengage
- Power Steering Fluid Reservoir Inlet Hose(2) @ Power Steering Gear Outlet Hose - Remove

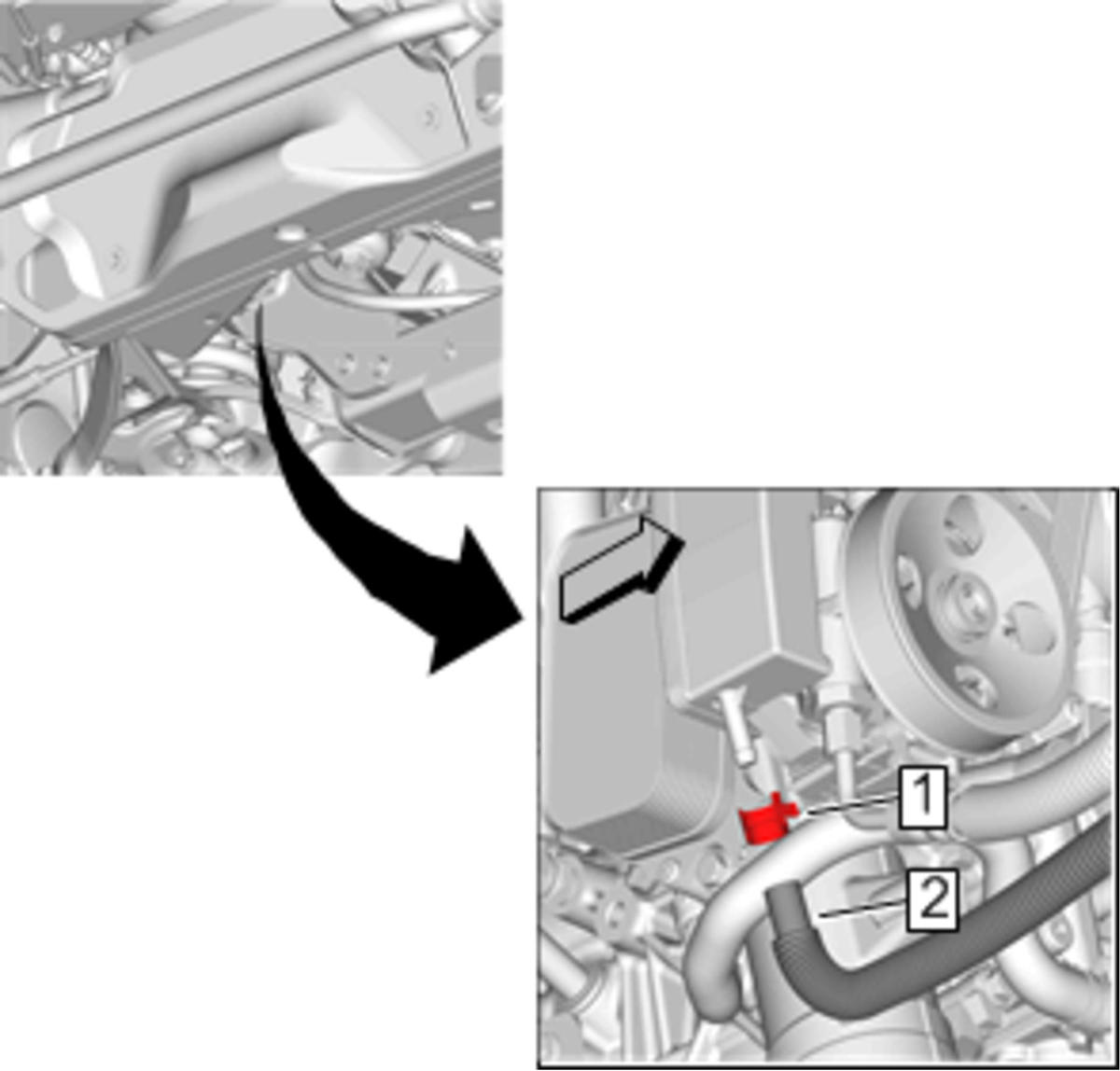

Power Steering Fluid Reservoir Inlet Hose Clamp(1) @ Power Steering Pump - Disengage
- Power Steering Fluid Reservoir Inlet Hose(2) @ Power Steering Pump - Remove

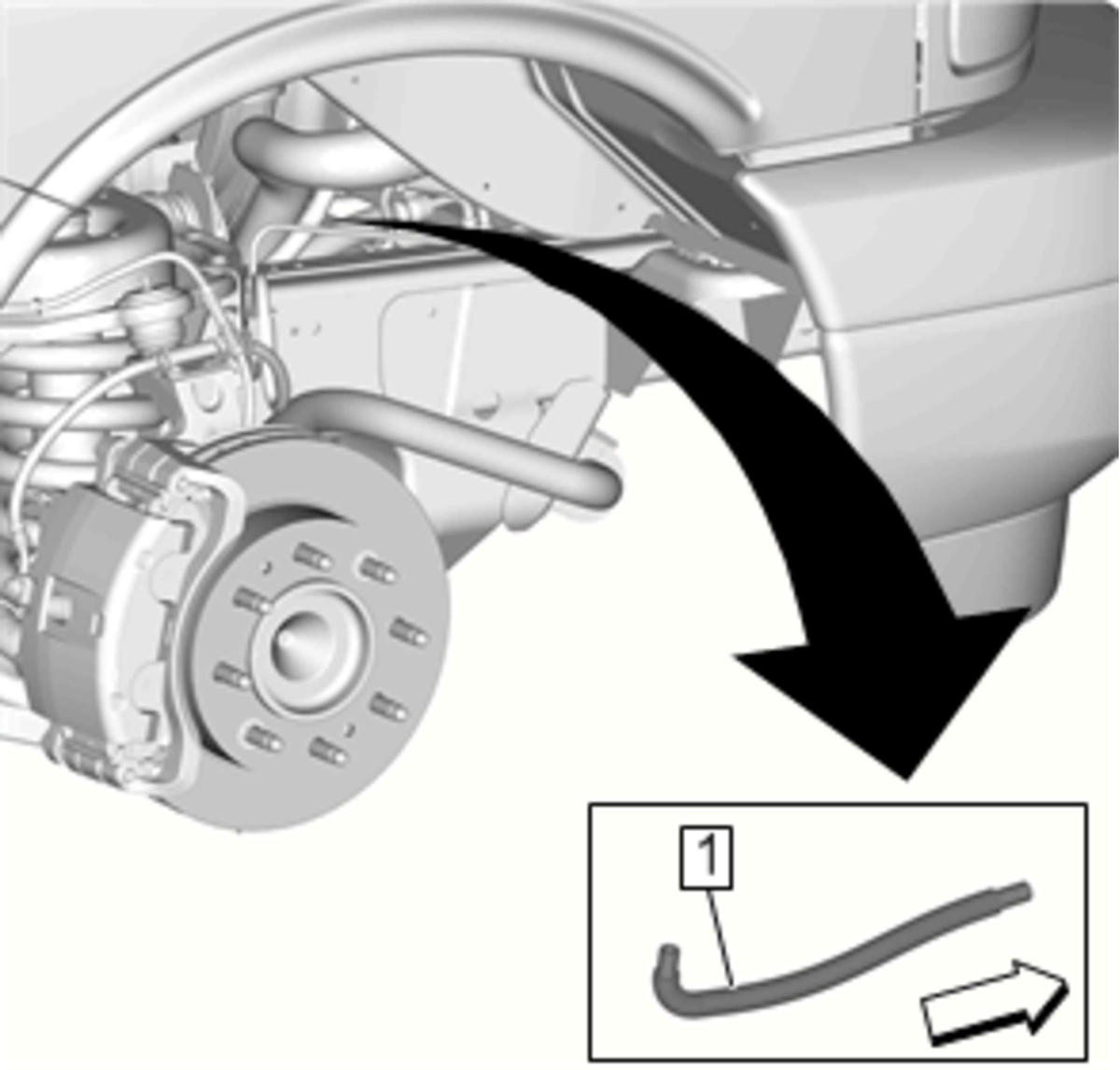

Remove the power steering fluid reservoir inlet hose (1) from the vehicle through the right side front wheelhouse splash shield area.
CAUTION:
Refer to Power Steering Hose Disconnected Caution .
CAUTION:
Refer to Power Steering Hose Disconnected Caution .
