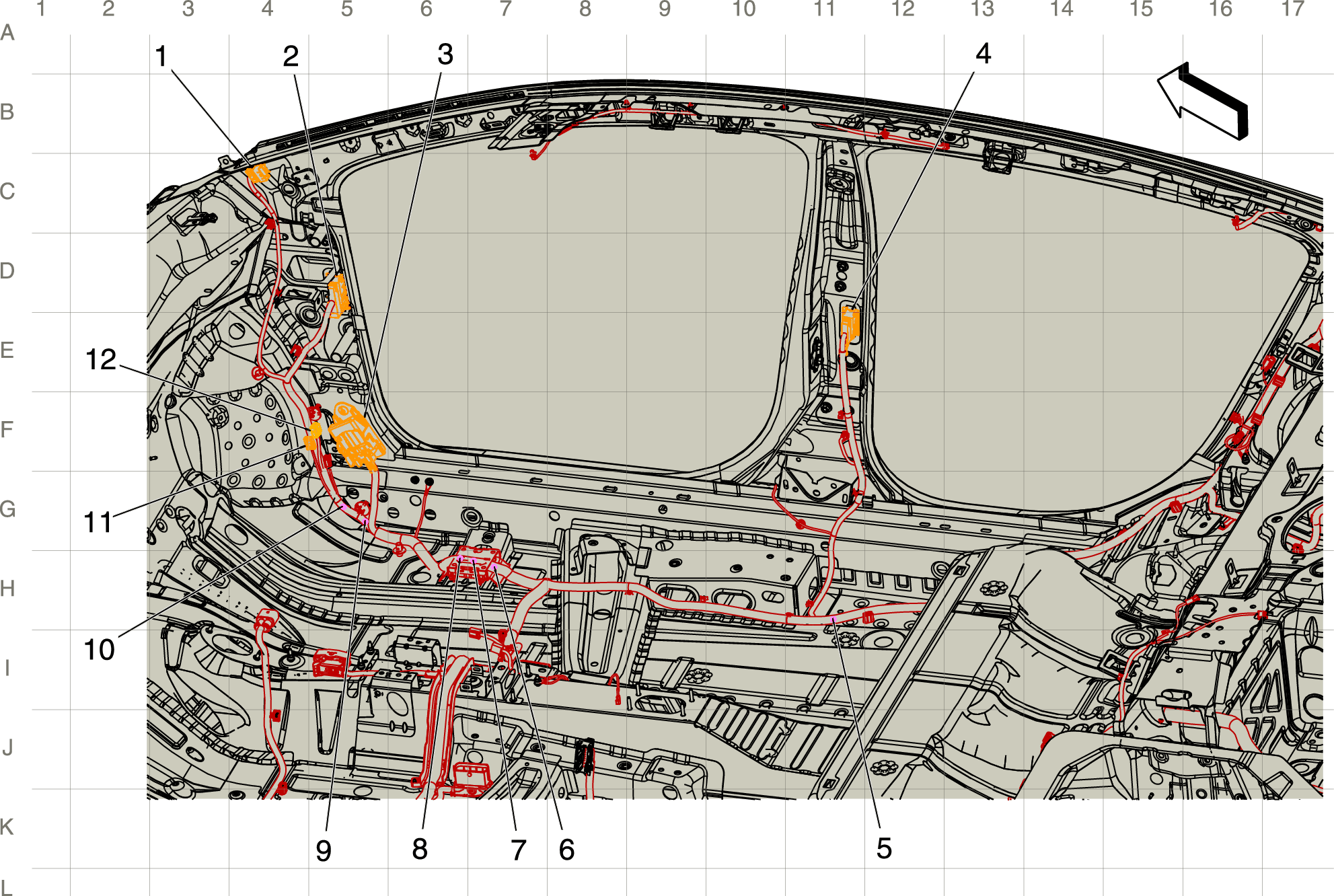

Passenger Compartment Harness Routing-Passenger Side Front

GM4833775Courtesy of GENERAL MOTORS COMPANY
Items
1. X211 Headliner Harness to Body Harness (10 cavities) X211 Headliner Harness to Body Harness
2. X600 Passenger Door Harness to Body Harness (42 cavities) X600 Passenger Door Harness to Body Harness
3. X201 Instrument Panel Harness to Body Harness (56 cavities) X201 Instrument Panel Harness to Body Harness
4. X800 Right Rear Door Harness to Body Harness (20 cavities) X800 Right Rear Door Harness to Body Harness
5. J364 Body Harness
6. J383 Body Harness
7. J384 Body Harness
8. J336 Body Harness
9. J386 Body Harness
10. J385 Body Harness
11. X206 Body Harness to Instrument Panel Harness X206 Body Harness to Instrument Panel Harness
12. X207 Body Harness to Instrument Panel Harness X207 Body Harness to Instrument Panel Harness
