Installation Procedure

WARNING: This page is about a different variant/trim than selected.

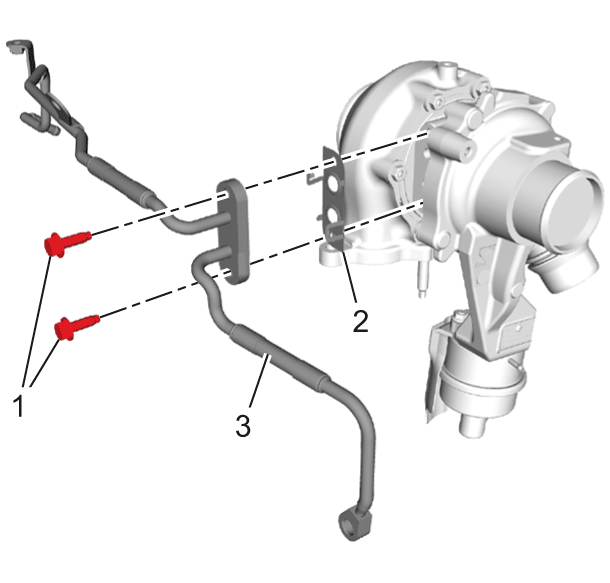

    Fig 1: Turbocharger Coolant Feed Pipe, Bolts And Gasket
    GM4421782Courtesy of GENERAL MOTORS COMPANY
  1. Install a NEW gasket. (2)
  2. Install Turbocharger Coolant Feed Pipe (3)
  3. CAUTION:

    Refer to Fastener Caution

  4. Install and tighten Turbocharger Coolant Feed Pipe Bolts (1) (Qty: 2) to 10 N.m (89 lb in)

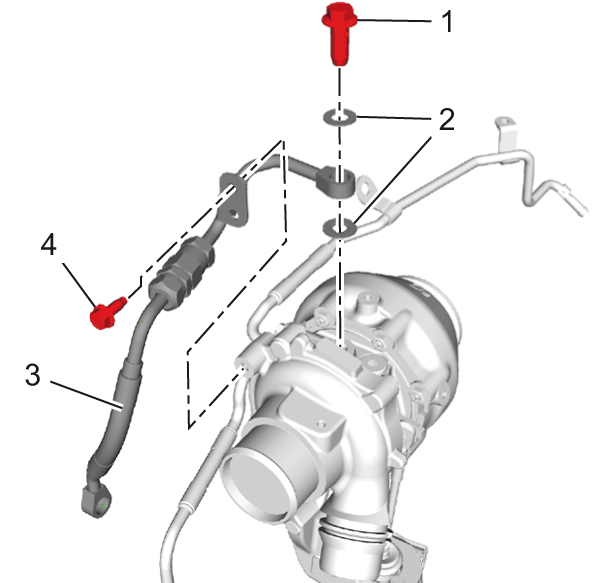

  5. Fig 2: Turbocharger Oil Feed Pipe, Hollow Screw, Bolt And Gaskets
    GM4421781Courtesy of GENERAL MOTORS COMPANY
  6. Install Turbocharger Oil Feed Pipe (3)
  7. Install NEW gaskets. (2) (Qty: 2)
  8. Install and tighten Turbocharger Oil Feed Pipe Bolt (4) to 10 N.m (89 lb in)
  9. Install and tighten Turbocharger Oil Feed Pipe Hollow Screw (1) to 25 N.m (18 lb ft)

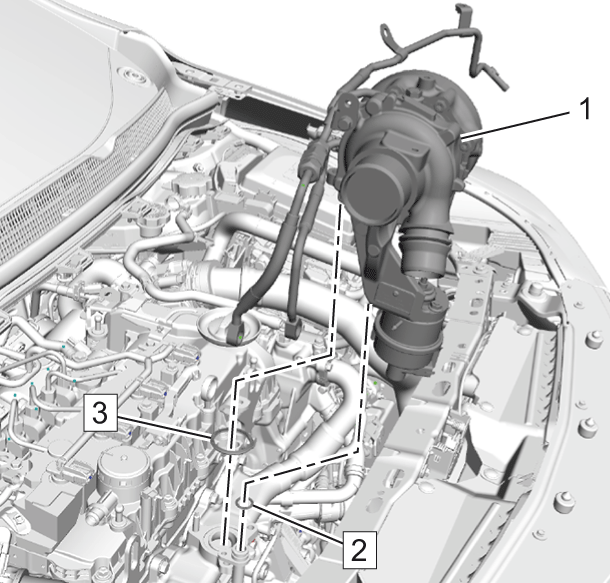

  10. Fig 3: Turbocharger Assembly And Gaskets
    GM4421780Courtesy of GENERAL MOTORS COMPANY
  11. Install NEW gaskets. (2, 3) (Qty: 2)
  12. Install Turbocharger Assembly (1)

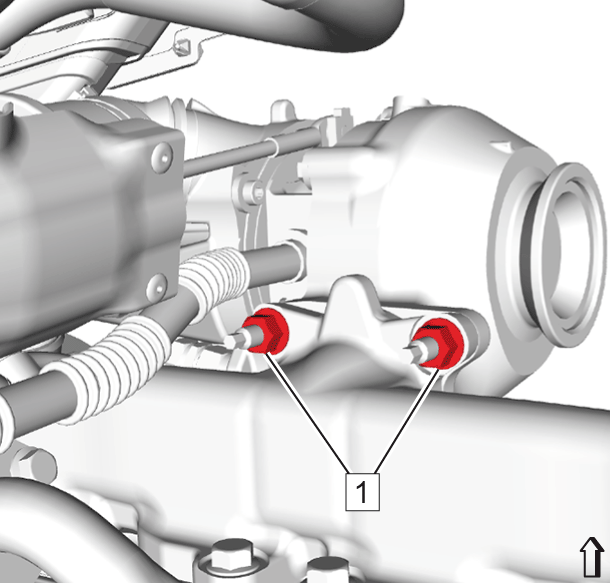

  13. Fig 4: Turbocharger Nuts
    GM4421779Courtesy of GENERAL MOTORS COMPANY
  14. Install and tighten Turbocharger Nuts (1) (Qty: 2) to 30 N.m (22 lb ft)

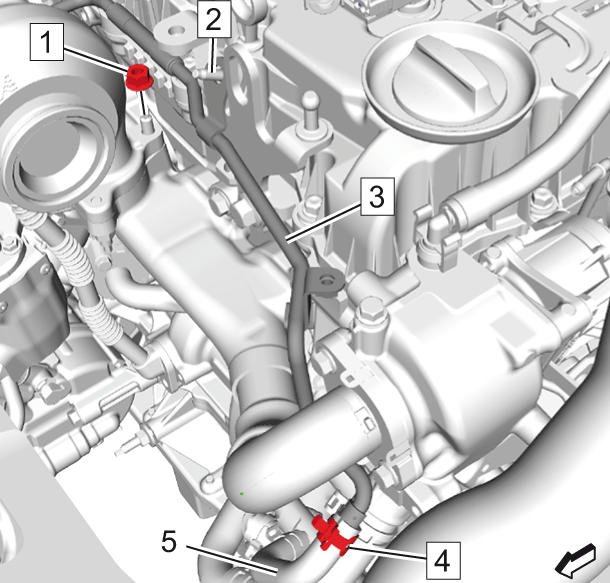

  15. Fig 5: Turbocharger Coolant Feed Hose, Feed Pipe, Clamp, Stud And Nut
    GM4421778Courtesy of GENERAL MOTORS COMPANY
  16. Install and tighten Turbocharger Nut (1) to 30 N.m (22 lb ft)
  17. Install Turbocharger Coolant Feed Pipe (3) @ Stud (2)
  18. Connect Turbocharger Coolant Feed Hose (5) @ Turbocharger Coolant Feed Pipe (3)
  19. Install Turbocharger Coolant Feed Hose Clamp (4)

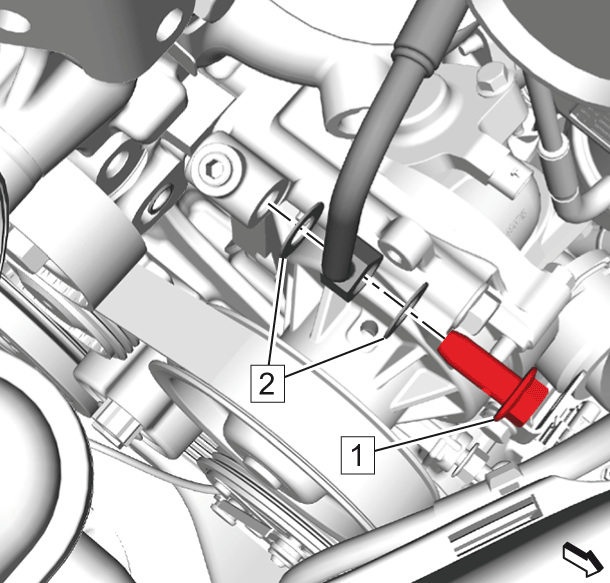

  20. Fig 6: Turbocharger Coolant Feed Pipe Hollow Screw And Gaskets
    GM4421777Courtesy of GENERAL MOTORS COMPANY
  21. Install NEW gaskets. (2) (Qty: 2)
  22. Install and tighten Turbocharger Coolant Feed Pipe Hollow Screw (1) to 25 N.m (18 lb ft)

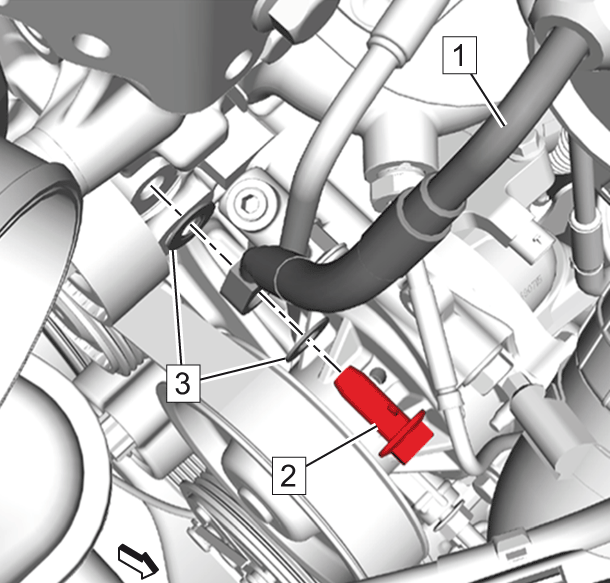

  23. Fig 7: Turbocharger Oil Feed Pipe, Hollow Screw And Gaskets
    GM4377188Courtesy of GENERAL MOTORS COMPANY
  24. Install NEW gaskets. (3) (Qty: 2)
  25. Install and tighten Turbocharger Oil Feed Pipe Hollow Screw (2) to 25 N.m (18 lb ft)

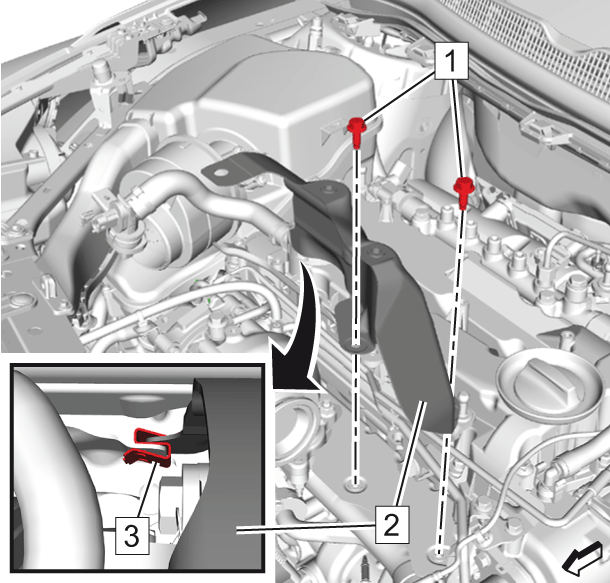

  26. Fig 8: Turbocharger Heat Shield, Bolts And Clamp
    GM4377126Courtesy of GENERAL MOTORS COMPANY
  27. Install Turbocharger Heat Shield (2)
  28. Install Turbocharger Heat Shield (2) @ Clamp (3)
  29. Install and tighten Turbocharger Heat Shield Bolts (1) (Qty: 2) to 10 N.m (89 lb in)

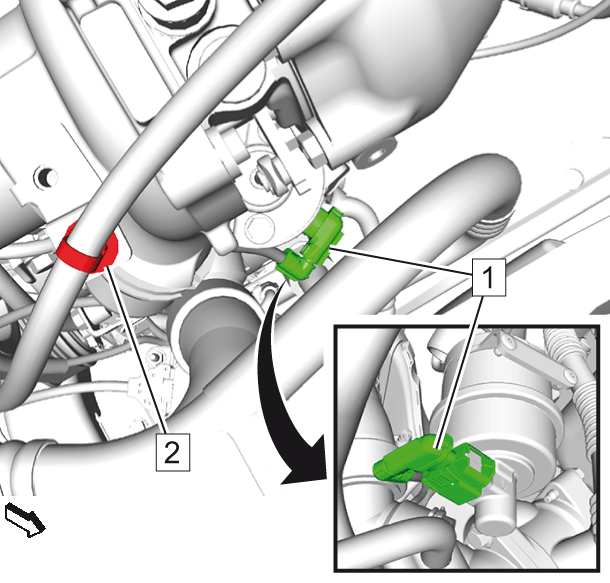

  30. Fig 9: Wiring Harness Retainer And Electrical Connector
    GM4421774Courtesy of GENERAL MOTORS COMPANY
  31. Connect the electrical connector. (1)
  32. Install Wiring Harness Retainer (2)
  33. Fig 10: Charge Air Cooler Inlet Air Hose, Retainer Spring And Turbocharger
    GM4328737Courtesy of GENERAL MOTORS COMPANY
  34. Install Charge Air Cooler Inlet Air Hose (3) @ Turbocharger (1)
  35. Install Charge Air Cooler Inlet Air Hose Retainer Spring (2)
  36. Raise the vehicle.

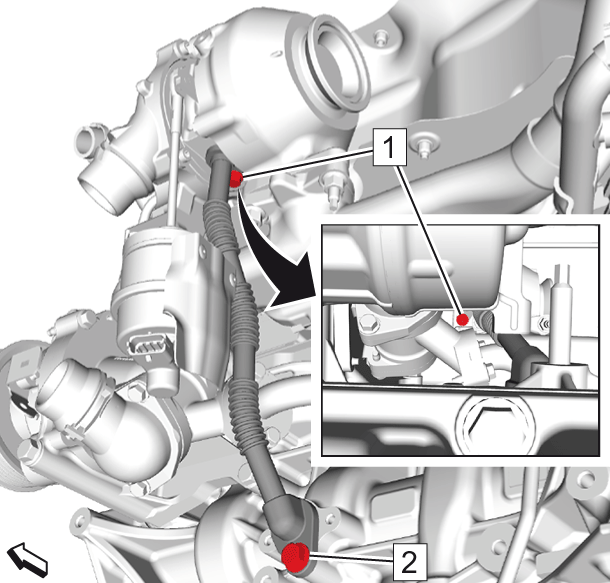

  37. Fig 11: Turbocharger Oil Return Pipe Bolts
    GM4421776Courtesy of GENERAL MOTORS COMPANY
  38. Install and tighten Turbocharger Oil Return Pipe Bolt (1) to 10 N.m (89 lb in)
  39. Tighten Turbocharger Oil Return Pipe Bolt (2) to 25 N.m (18 lb ft)
  40. Install Turbocharger Wastegate Actuator Pipe. Refer to Turbocharger Wastegate Actuator Pipe Replacement
  41. Fill the cooling system. Refer to Cooling System Draining and Filling (GE 47716)Cooling System Draining and Filling (Static)
  42. Install Oxidation Catalytic Converter. Refer to Oxidation Catalytic Converter Replacement (LH7)
  43. Install the air cleaner outlet duct. Refer to Air Cleaner Outlet Duct Replacement
