Installation Procedure
WARNING: This page is about a different variant/trim than selected.

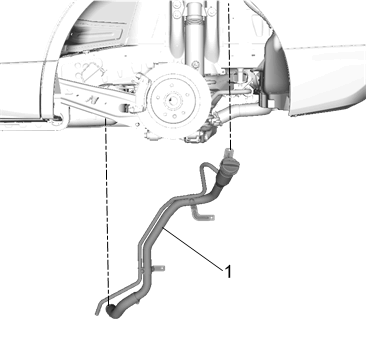

- Install Fuel Tank Filler Pipe (1)

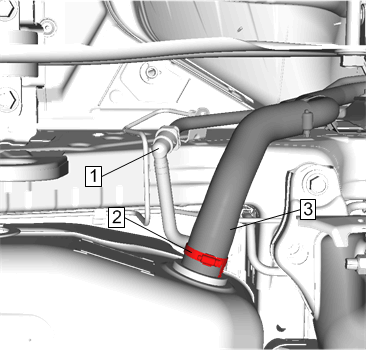

- Install Fuel Tank Filler Hose (3)
- Install and tighten Fuel Tank Filler Hose Clamp (2) to 4 N.m (35 lb in)
- Connect Fuel Tank Vent Hose (1). Refer to Plastic Collar Quick Connect Fitting Service

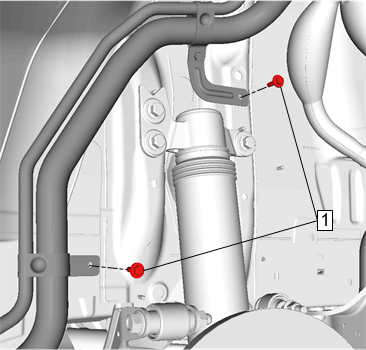

- Install and tighten Fuel Tank Filler Pipe Ground Bolts (1) (Qty: 2) to 9 N.m (80 lb in)

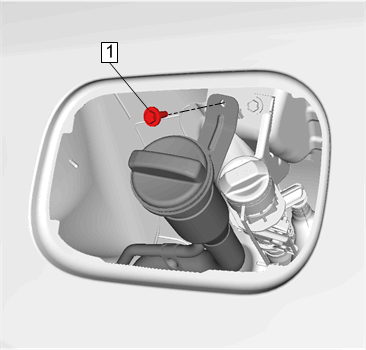

- Install and tighten Fuel Tank Filler Pipe Ground Bolt (1) to 9 N.m (80 lb in)
- Install Rear Wheelhouse Liner-Left Side. Refer to Rear Wheelhouse Liner Replacement- Left Side (Equinox)Rear Wheelhouse Liner Replacement- Left Side (Terrain)
- Install Fuel Tank Filler Pipe Housing. Refer to Fuel Tank Filler Pipe Housing Replacement (Equinox)Fuel Tank Filler Pipe Housing Replacement (Terrain)
- Fill the fuel tank.
CAUTION:
Refer to Fastener Caution .
