Installation Procedure
WARNING: This page is about a different variant/trim than selected.
- Install Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (2) @ Retainer (3)
- Connect Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (2). Refer to Plastic Collar Quick Connect Fitting Service
- Connect Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe Electrical Connector (1)
- Install Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (1) @ Retainers (3) (Qty: 6)
- Connect Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (1) @ Emission Reduction Fluid Injector (2). Refer to Plastic Collar Quick Connect Fitting Service
- Install Underbody Rear Air Deflector. Refer to Underbody Rear Air Deflector Replacement (All Wheel Drive)Underbody Rear Air Deflector Replacement (Diesel)

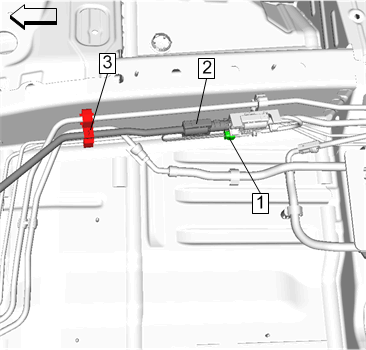

Fig 1: Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe, Electrical Connector And Retainer

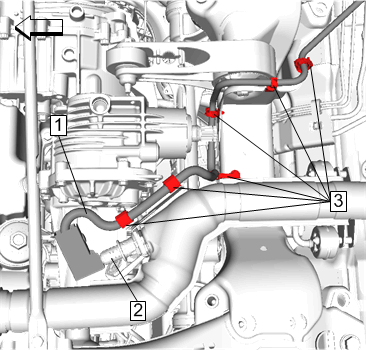

Fig 2: Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe, Emission Reduction Fluid Injector And Retainers
