Variable High Clutch Piston Removal
WARNING: This page is about a different variant/trim than selected.
Variable High Clutch Piston Removal

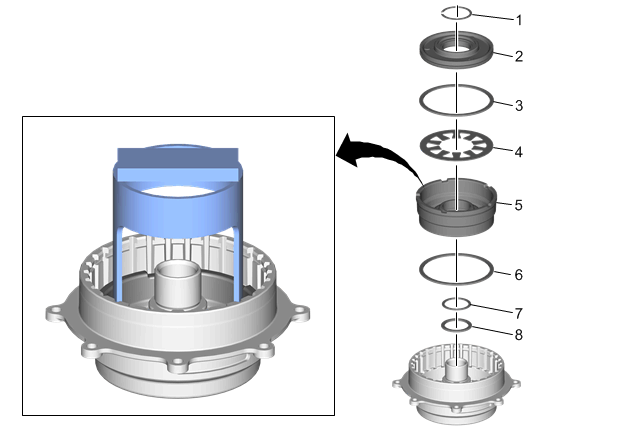

| Callout | Component Name |
|---|---|
| 1 | Variable High Clutch Piston Dam Retaining Ring Procedure Use a press and DT-48903 compressor against the variable high clutch piston dam to remove the retaining ring.
NOTE:
Special Tools DT-48903 Spring Compressor For equivalent regional tools, refer to Special Tools . |
| 2 | Variable High Clutch Piston Dam |
| 3 | Variable High Clutch Piston Outer Seal |
| 4 | Variable High Clutch Piston Spring |
| 5 | Variable High Clutch Piston |
| 6 | Variable High Clutch Piston Dam Outer Seal |
| 7 | Variable High Clutch Piston Dam Inner Seal |
| 8 | Variable High Clutch Piston Inner Seal |
