Drive Motor - 2nd Position Bolt Installation
WARNING: This page is about a different variant/trim than selected.

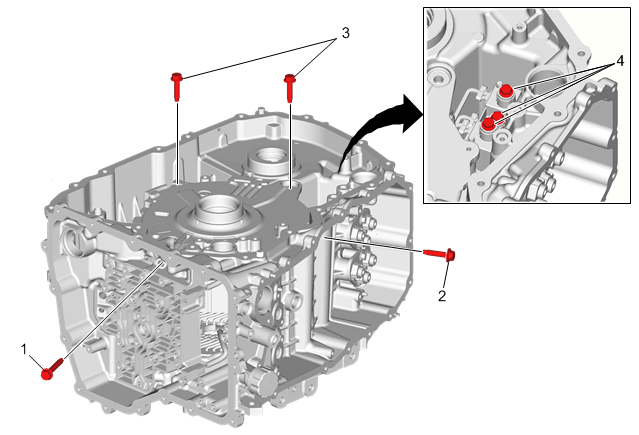

Drive Motor - 2nd Position Bolt Installation
| Callout | Component Name |
|---|---|
| 1 | Automatic Transmission Case Extension Bolt [1x]
NOTE:
Use NEW bolts. Tighten 38 N.m (28 lb ft) |
| 2 | Automatic Transmission Case Extension Bolt [1x]
NOTE:
Use NEW bolts. Tighten 38 N.m (28 lb ft) |
| 3 | Automatic Transmission Case Extension Bolt [2x] Tighten 38 N.m (28 lb ft) |
| 4 | Drive Motor Power Inverter Module 3-Phase Cable Bolt [3x] Tighten 9 N.m (80 lb in) |
