Automatic Transmission Torque Dampener Bypass Clutch Piston Installation
WARNING: This page is about a different variant/trim than selected.
Automatic Transmission Torque Dampener Bypass Clutch Piston Installation

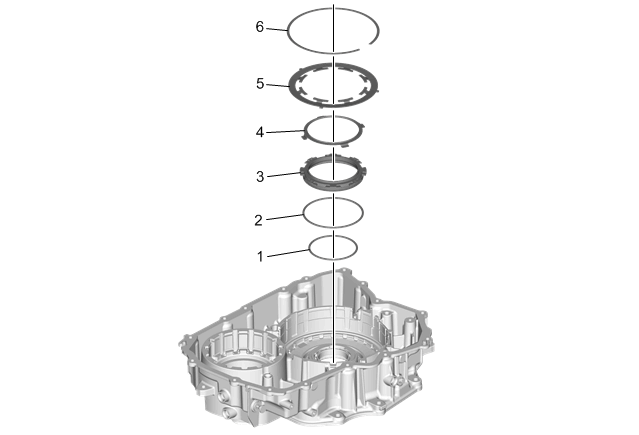

| Callout | Component Name |
|---|---|
|
CAUTION:
Refer to Seal Reuse Caution
.
|
|
| 1 | Automatic Transmission Torque Dampener Bypass Clutch Piston Inner Seal
NOTE:
Install a NEW seal.
|
| 2 | Automatic Transmission Torque Dampener Bypass Clutch Piston Outer Seal
NOTE:
Install a NEW seal.
|
| 3 | Automatic Transmission Torque Dampener Bypass Clutch Piston Procedure Align the dot on the piston to the 6 o'clock notch on the dampener and differential housing.
NOTE:
Lubricate the piston seals with automatic transmission fluid (ATF) to aid in installation of the piston.
|
| 4 | Automatic Transmission Torque Dampener Bypass Clutch Apply Bearing |
| 5 | Automatic Transmission Torque Dampener Bypass Clutch Piston Return Spring |
| 6 | Automatic Transmission Torque Dampener Bypass Clutch Piston Return Spring Retaining Ring |
