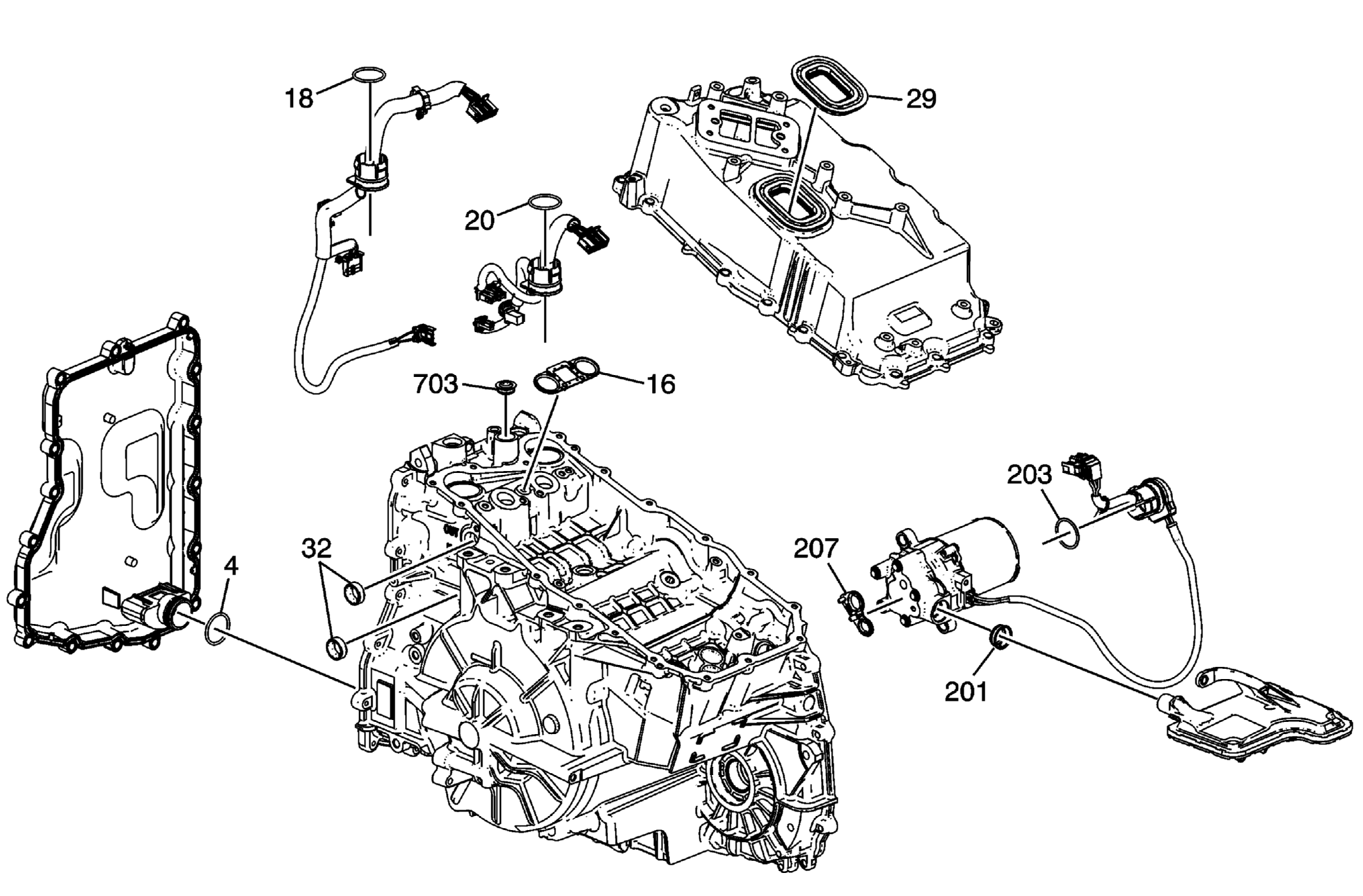

Seal Locations #2
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 4 | Automatic Transmission Fluid Level Control Valve Seal - (O-ring) |
| 16 | Drive Motor Power Inverter Module Fluid Seal |
| 18 | Automatic Transmission Wiring Connector Seal - (O-ring) |
| 20 | Automatic Transmission Wiring Connector Seal - (O-ring) |
| 29 | Drive Motor Power Inverter Module Electrical Connector Seal |
| 32 | Transmission Fluid Cooler Pipe Fitting Seal |
| 201 | Automatic Transmission Fluid Filter Seal |
| 203 | Automatic Transmission Auxiliary Fluid Pump Motor 3-Phase Cable Seal |
| 207 | Automatic Transmission Pump Fluid Outlet Seal |
| 703 | Manual Shift Shaft Seal |
