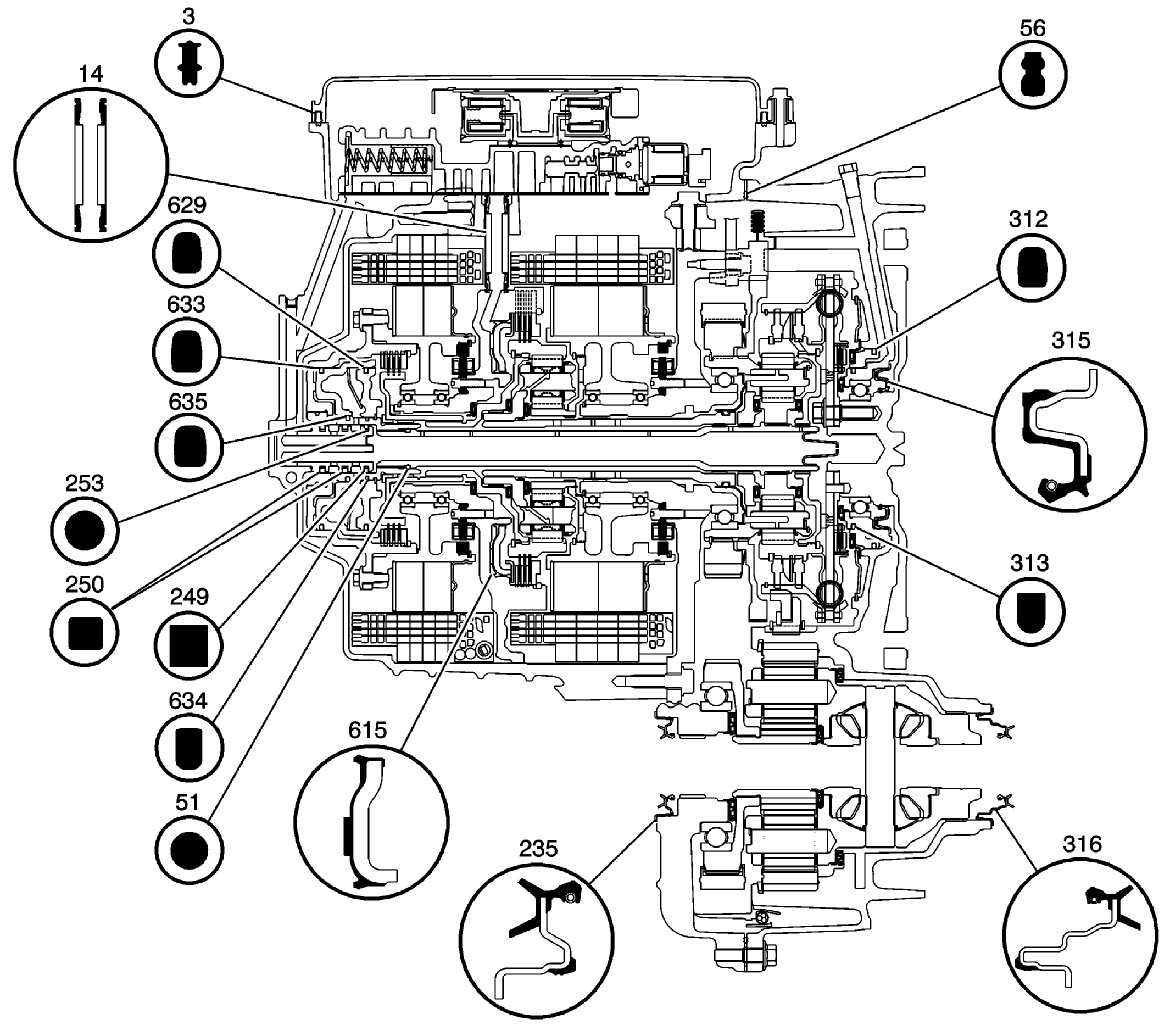

Seal Locations #1
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 3 | Automatic Transmission Fluid Level Control Valve Seal - (Gasket) |
| 14 | Variable Low Clutch Fluid Passage Seal |
| 51 | Variable High Clutch Housing Seal - (O-ring) |
| 56 | Automatic Transmission Torque Dampener and Differential Housing Gasket |
| 235 | Front Wheel Drive Shaft Oil Seal |
| 249 | Variable High Clutch Fluid Transfer Support Seal |
| 250 | Variable High Clutch Fluid Transfer Support Seal |
| 253 | Variable High Clutch Fluid Seal Ring |
| 312 | Automatic Transmission Torque Dampener Bypass Clutch Piston Outer Seal |
| 313 | Automatic Transmission Torque Dampener Bypass Clutch Piston Inner Seal |
| 315 | Input Shaft Seal |
| 316 | Front Wheel Drive Shaft Oil Seal |
| 615 | Variable Low Clutch Piston |
| 629 | Variable High Clutch Piston Outer Seal |
| 633 | Variable High Clutch Piston Dam Outer Seal |
| 635 | Variable High Clutch Piston Inner Seal |
