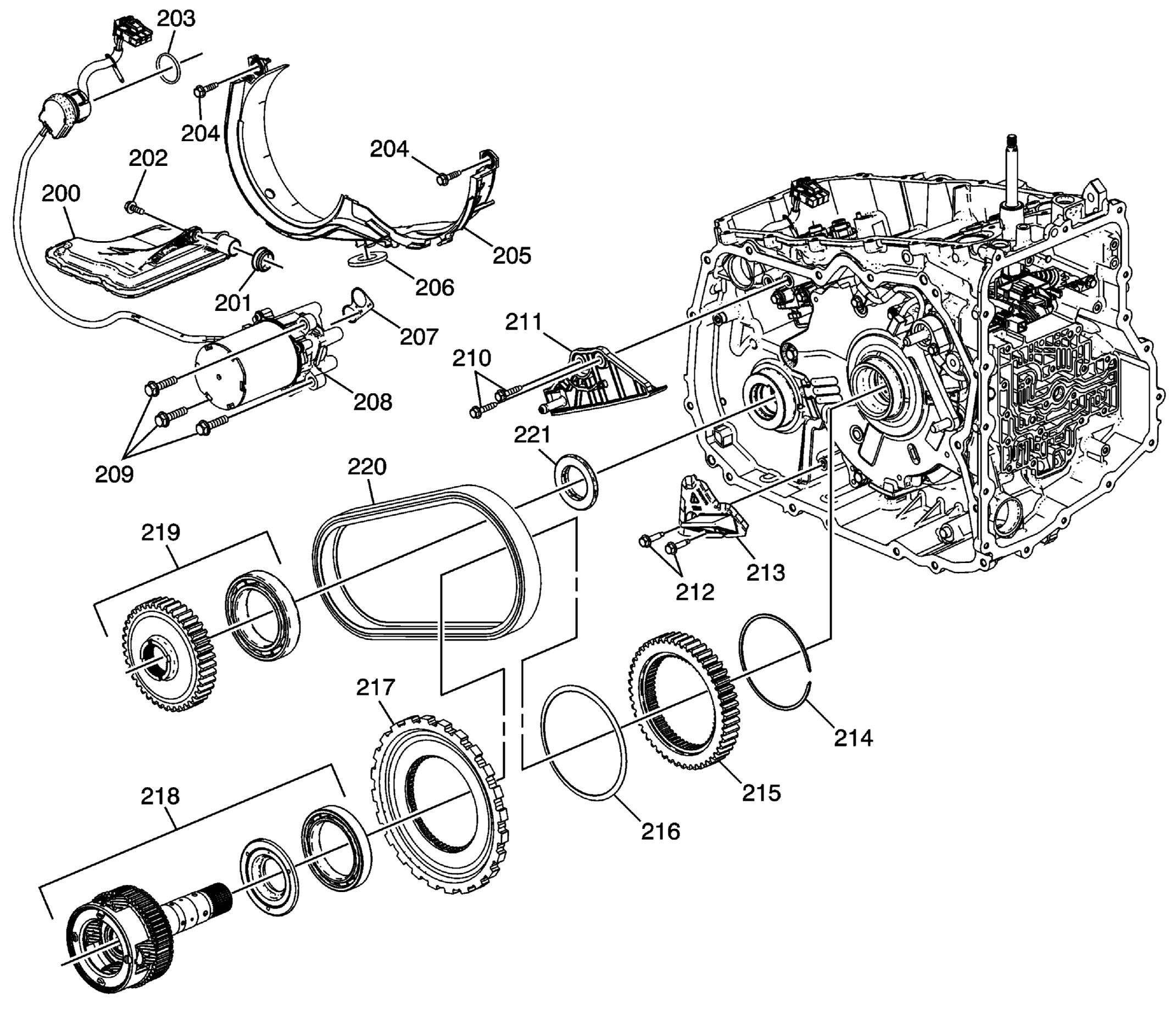

Transmission Case Assembly (1 of 2)
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 200 | Automatic Transmission Fluid Filter |
| 201 | Automatic Transmission Fluid Filter Seal |
| 202 | Automatic Transmission Fluid Filter Bolt |
| 203 | Automatic Transmission Auxiliary Fluid Pump Motor 3-Phase Cable Seal |
| 204 | Front Differential Carrier Baffle Bolt [2x] |
| 205 | Front Differential Carrier Baffle |
| 206 | Automatic Transmission Fluid Chip Collector Magnet |
| 207 | Automatic Transmission Pump Fluid Outlet Seal |
| 208 | Automatic Transmission Fluid Pump Motor |
| 209 | Automatic Transmission Fluid Pump Bolt [5x] |
| 210 | Drive Link Snubber Bolt [2x] |
| 211 | Drive Link Snubber - (Drive Side) |
| 212 | Drive Link Snubber Bolt [2x] |
| 213 | Drive Link Snubber - (Coast Side) |
| 214 | Drive Sprocket Retaining Ring |
| 215 | Drive Sprocket |
| 216 | Park Gear Spring |
| 217 | Park Gear |
| 218 | Input Carrier |
| 219 | Driven Sprocket |
| 220 | Drive Link |
| 221 | Driven Sprocket Bearing |
