Removal Procedure
WARNING: This page is about a different variant/trim than selected.
- Set the park brake and chock the wheels.
- Intake Manifold Cover - Remove Intake Manifold Cover Replacement

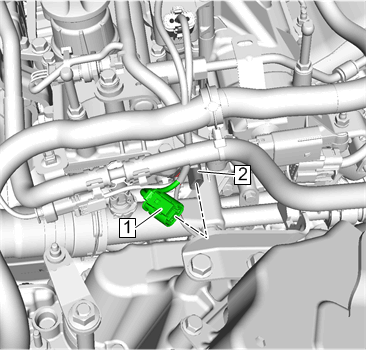

- Disconnect the transmission range selector lever cable terminal (1) from the transmission manual shift lever pin.
- Press the locking tabs inward in order to release the transmission range selector lever cable (2) from the cable bracket.
- Transmission Range Selector Lever Cable (2) - Reposition away

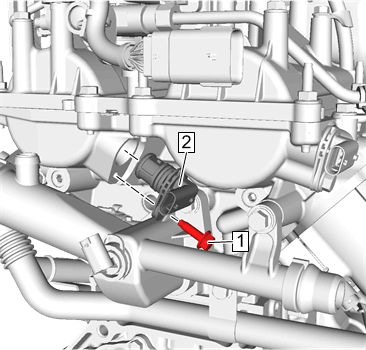

- Electrical Connector (1) @ Camshaft Position Sensor (2) - Disconnect
- Camshaft Position Sensor Bolt (1) - Remove
- Camshaft Position Sensor (2) - RemoveNOTE: Inspect the O-ring and replace if necessary.
