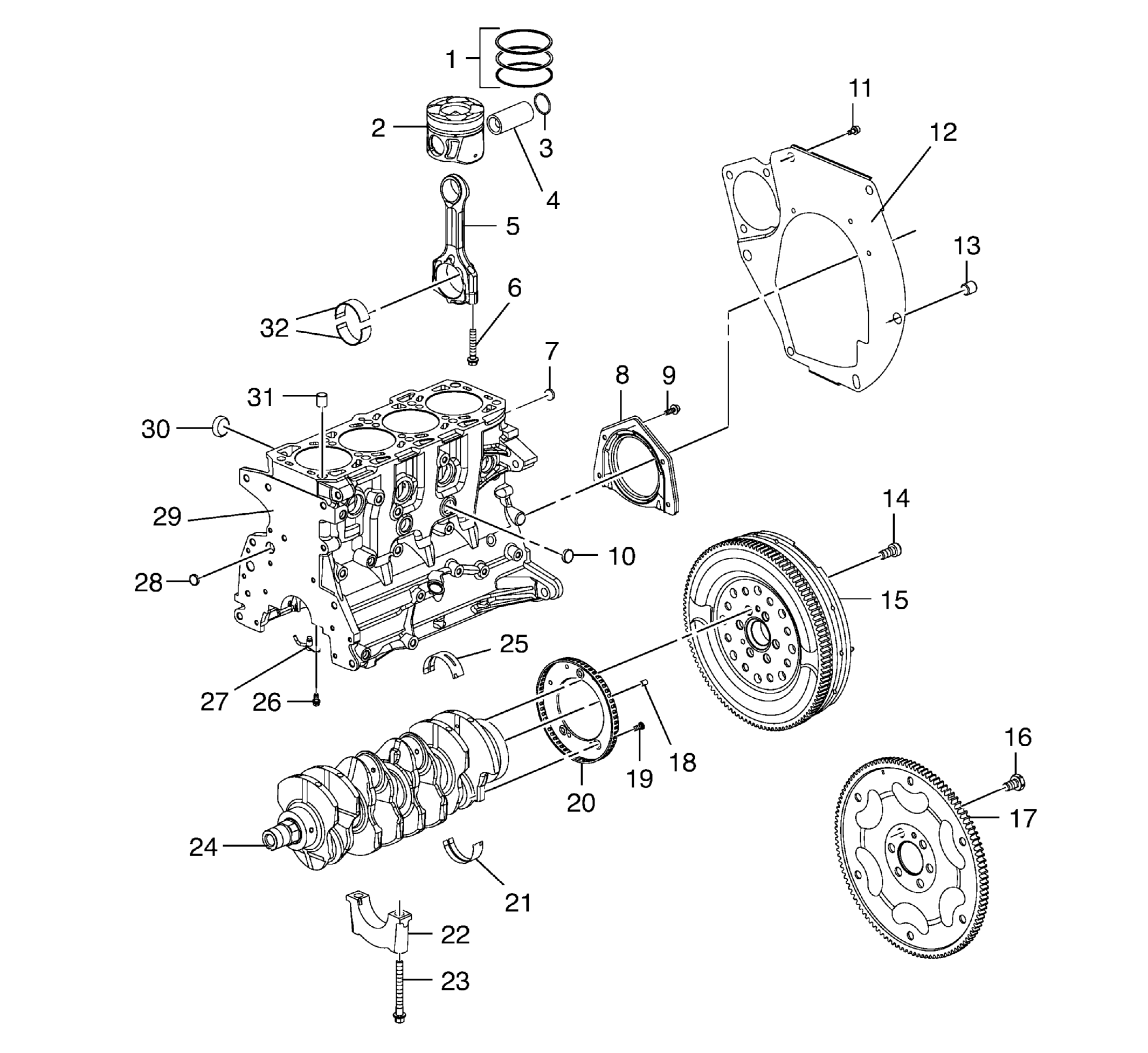

Engine Block Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Piston Rings |
| 2 | Piston |
| 3 | Piston Pin Retainer |
| 4 | Piston Pin |
| 5 | Connecting Rod |
| 6 | Connecting Rod Bolt |
| 7 | Plug |
| 8 | Crankshaft Rear Oil Gasket |
| 9 | Crankshaft Rear Oil Gasket Bolt |
| 10 | Water Passage Plug |
| 11 | Cover Flywheel Bolt |
| 12 | Cover Flywheel |
| 13 | Cover Flywheel Dowel |
| 14 | Engine Flywheel Bolt- Manual Transmission |
| 15 | Engine Flywheel- Manual Transmission |
| 16 | Engine Flywheel Bolt- Automatic Transmission |
| 17 | Flywheel- Automatic Transmission |
| 18 | Flywheel Dowel |
| 19 | Increment Wheel Bolt |
| 20 | Increment Wheel |
| 21 | Crankshaft Lower Bearing |
| 22 | Crankshaft Bearing Cap |
| 23 | Crankshaft Bearing Cap Bolt |
| 24 | Crankshaft |
| 25 | Crankshaft Upper Bearing |
| 26 | Piston Oil Nozzle Bolt |
| 27 | Piston Oil Nozzle |
| 28 | Plug |
| 29 | Engine Block |
| 30 | Water Passage Plug |
| 31 | Cylinder Head Locating Pin |
| 32 | Connecting Rod Bearing Caps |
