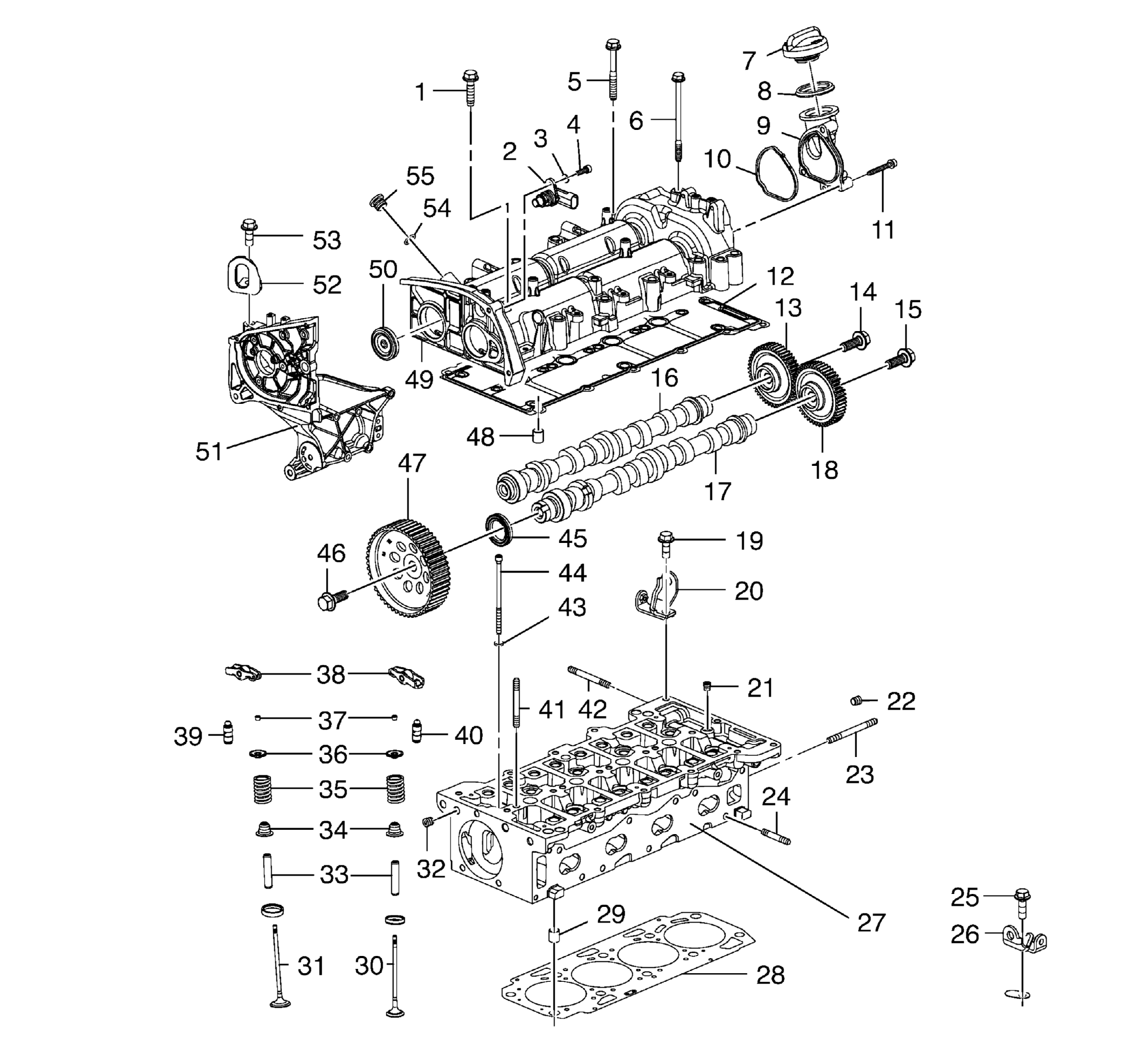

Cylinder Head Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Camshaft Cover Housing Bolt - Short |
| 2 | Camshaft Position Sensor |
| 3 | Camshaft Position Sensor Washer |
| 4 | Camshaft Position Sensor Bolt |
| 5 | Camshaft Cover Housing Bolt - Medium |
| 6 | Camshaft Cover Housing Bolt - Long |
| 7 | Cap Oil Filler |
| 8 | Cap Oil Filler Gasket |
| 9 | Camshaft Rear Cover |
| 10 | Camshaft Rear Cover Gasket |
| 11 | Camshaft Rear Cover Bolt |
| 12 | Camshaft Housing Gasket |
| 13 | Intake Camshaft Sprocket Wheel (Replaceable for plain bearing camshaft housing ONLY!) |
| 14 | Intake Camshaft Sprocket Wheel Bolt |
| 15 | Exhaust Camshaft Sprocket Wheel Bolt |
| 16 | Intake Camshaft (Replaceable for plain bearing camshaft housing ONLY!) |
| 17 | Exhaust Camshaft (Replaceable for plain bearing camshaft housing ONLY!) |
| 18 | Exhaust Camshaft Sprocket Wheel (Replaceable for plain bearing camshaft housing ONLY!) |
| 19 | Intake Manifold Bracket Bolt |
| 20 | Intake Manifold Bracket |
| 21 | Threaded Plug |
| 22 | Threaded Plug |
| 23 | EGR Valve Bracket Stud |
| 24 | Exhaust Manifold Stud |
| 25 | Engine Lift Bracket Bolt - Camshaft Housing Rear |
| 26 | Engine Lift Bracket - Camshaft Housing Rear |
| 27 | Cylinder Head |
| 28 | Cylinder Head Gasket |
| 29 | Cylinder Head Locating Pin |
| 30 | Exhaust Valve |
| 31 | Intake Valve |
| 32 | Threaded Plug |
| 33 | Valve Guide |
| 34 | Valve Retainer |
| 35 | Valve Spring |
| 36 | Valve Retainer |
| 37 | Valve Stem Oil Seal |
| 38 | Roller Followers |
| 39 | Hydraulic Valve Lash Adjuster - Intake Valve |
| 40 | Hydraulic Valve Lash Adjuster - Exhaust Valve |
| 41 | Fuel Injector Bracket Stud |
| 42 | Intake Manifold Stud |
| 43 | Cylinder Head Bolt Washer |
| 44 | Cylinder Head Bolt |
| 45 | Exhaust Camshaft Gasket |
| 46 | Camshaft Sprocket Wheel Bolt |
| 47 | Camshaft Sprocket Wheel |
| 48 | Camshaft Housing Locating Pin |
| 49 | Camshaft Housing |
| 50 | Intake Camshaft Plug |
| 51 | Fuel Injection Pump Bracket |
| 52 | Engine Lift Bracket - High Pressure Pump |
| 53 | Engine Lift Bracket Bolt - High Pressure Pump |
| 54 | Plug Gasket |
| 55 | Plug |
