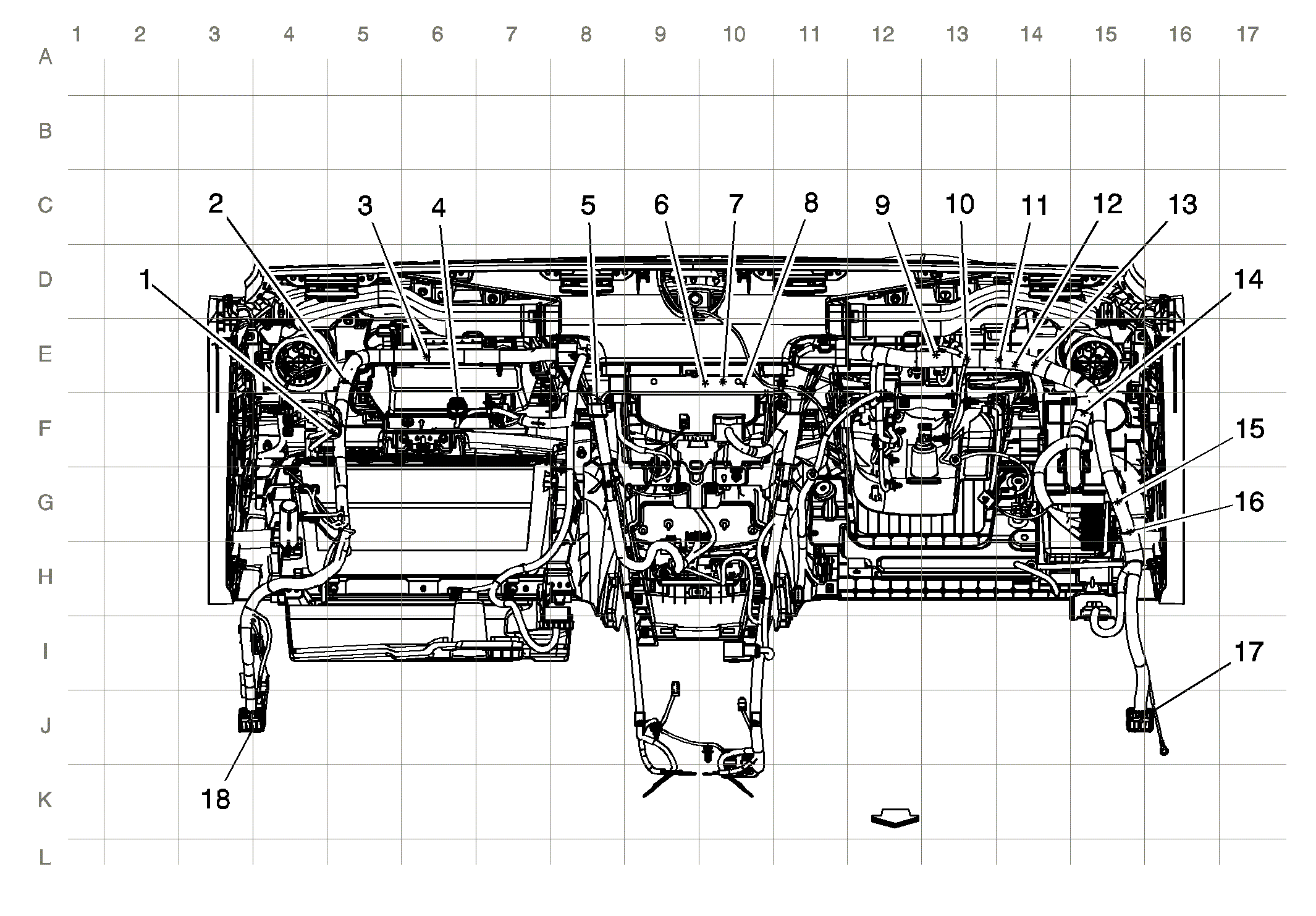

Instrument Panel Harness Routing - Overview (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1:J201 |
| 2:J240 |
| 3:J225 |
| 4:X207 X207 Instrument Panel Harness to Passenger Air Bag Harness (ADL/AJG)X207 Instrument Panel Harness to Passenger Air Bag Harness (AY0/AYF) |
| 5:J207 |
| 6:J211 |
| 7:J256 |
| 8:J255 |
| 9:J212 |
| 10:J229 |
| 11:J227 |
| 12:J216 |
| 13:J214 |
| 14:J215 |
| 15:J228 |
| 16:J203 |
| 17:X200 X200 Instrument Panel Harness to Body Harness |
| 18:X202 X202 Instrument Panel Harness to Body Harness |
