Disassembled Views

WARNING: This page is about a different variant/trim than selected.
Fig 1: Transmission Extension Assembly
GM2394125Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Transmission Extension Assembly
2 Mainshaft Bearing Race
3 Mainshaft Rear Bearing Race Retainer Ring
4 Extension Housing Mainshaft Bearing Race
5 Vehicle Speed Sensor Reluctor Wheel Retaining Ring
6 Vehicle Speed Sensor Reluctor Wheel
7 Vehicle Speed Sensor Reluctor Wheel Locking Ball
8 Mainshaft Rear Bearing Retainer Ring
9 Mainshaft Rear Bearing Spacer
10 Mainshaft Rear Bearing
11 Mainshaft Rear Bearing Spacer
12 Synchronizer Retainer Ring
13 Reverse Gear Thrust Washer
14 Mainshaft Reverse Speed Gear
15 Reverse Gear Bearing
16 Reverse Idler Gear Shaft
17 Reverse Idler Gear Needle Bearing
18 Reverse Idler Gear
19 Reverse Idler Bracket
20 Reverse Idler Bracket Bolt
21 Transmission Lubrication Funnel
22 Counter Gear Rear Bearing Assembly
23 Counter Gear Rear Bearing Retaining Ring
24 Reverse Counter Drive Gear Retaining Ring
25 Reverse Counter Drive Gear
26 5th Gear Retaining Ring
27 5th Gear Bearing Assembly Spacer
28 5th Speed Drive Gear
29 5th Gear Bearing Assembly
30 5th Gear Spacer
31 5th and 6th Gear Synchronizer Hub Retaining Ring
32 Reverse Rail Bushing
33 5th Gear Blocking Ring Assembly
34 5th Speed Gear Inner Cone
35 5th Speed Gear Friction Cone
36 5th Gear Synchronizer Blocking Ring
37 5th/6th Synchronizer Assembly
38 5th/6th and Reverse Synchronizer Insert
39 5th/6th Synchronizer Hub
40 5th/6th Synchronizer Sleeve
41 Shift Fork Pad
42 5th/6th Shift Fork
43 5th Gear Shift Fork Retaining Ring
44 Transmission Oil Drain Plug
45 Retaining Bracket
46 Transmission Extension Assembly Bolt
47 Vehicle Speed Sensor
48 Vehicle Speed Sensor Bolt
49 Vehicle Speed Sensor Retainer
50 Retaining Bracket
51 Transmission Extension Assembly Bolt
52 Propshaft Transmission Yoke Nut
53 Propshaft Transmission Yoke Washer
54 Propshaft Transmission Yoke
55 Propshaft O-ring
56 Output Shaft Seal
57 Shift Rail Seal
58 Shift Rail Bearing
Fig 2: Reverse Lockout
GM1389923Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Extension Housing
2 O-ring
3 Reverse Lockout Assembly
4 Reverse Lockout Solenoid
5 Reverse Lockout Solenoid Mounting Bolt
6 Reverse Lockout Body
7 Reverse Lockout Inner Spring
8 Snap Ring
9 Reverse Lockout Collar
10 Reverse Lockout Outer Spring
11 Reverse Lockout Plunger
12 Snap Ring
Fig 3: Transmission Case (1 of 2)
GM2394124Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Reverse Gear Blocking Ring Assembly
2 Reverse Gear Inner Cone
3 Reverse Gear Outer Cone
4 Reverse Gear Blocker Ring
5 Reverse Synchronizer Retaining Ring
6 Reverse Synchronizer Assembly
7 Reverse Synchronizer Insert
8 Reverse Synchronizer Hub
9 Reverse Synchronizer Sleeve
10 Reverse Synchronizer Key Retainer
11 Reverse Gear Thrust Washer Locking Ring
12 Reverse Synchronizer Two Piece Washer
13 5th Speed Driven Gear
14 Shift Control Shaft Cover Assembly
15 Shift Control Shaft Cover Bolt
16 Guide Plate Bolt
17 Guide Plate
18 Shift Lever Rod Universal Joint Assembly
19 Shift Lever Pin
20 Select Lever Swivel Rod Retainer
21 Shift Control Shaft Bushing
22 Shift Control Lever Shaft
23 Shift Control Shaft Bushing
24 Shift Control Seal
25 Shift Control Shaft Cover Bolt
26 Shift Control Lever Shaft Pin
27 Shift Control Lever
28 Shift Control Shaft Cover
29 Transmission Case
30 Spacer
31 6th Speed Drive Gear Bearing Spacer
32 6th Speed Drive Gear Needle Bearing
33 6th Speed Drive Gear
34 6th Gear Blocking Ring Assembly
35 6th Speed Drive Gear Inner Cone
36 6th Speed Drive Gear Outer Cone
37 6th Speed Drive Gear Synchronizer Blocking Ring
38 Reverse Shift Fork
39 Reverse Shift Fork Pad
40 Reverse Shift Fork Retainer Ring
Fig 4: Transmission Case (2 of 2)
GM2102187Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 1st/2nd and 3rd/4th Shift Shaft Bearing
2 5th/6th Lever Guide Bolt
3 Skip Shift Solenoid
4 Interlock Guide Bolt
5 Coolant Temperature Sensor
6 Oil Fill Plug
7 Cooler Line Return Fitting
8 Mainshaft Center Bearing Race
9 Countershaft Bearing Race
10 Backup Lamp Switch Assembly
11 Magnet
12 Shift Detent Assembly
13 Case Rear Extension Pin
14 6th Speed Driven Gear
15 Mainshaft Center Bearing
16 1st Speed Drive Gear
17 1st Speed Drive Gear Needle Bearing
18 1st Speed Drive Gear Locking Ring
19 1st Speed Gear Two Piece Washer
20 1st Gear Blocking Ring Assembly
21 1st Speed Drive Gear Inner Cone
22 1st Speed Drive Gear Outer Cone
23 1st Gear Synchronizer Blocking Ring
24 1st/2nd Synchronizer Assembly
25 1st/2nd Synchronizer Sleeve
26 1st/2nd Synchronizer Insert
27 1st/2nd Synchronizer Hub
28 2nd Gear Blocking Ring Assembly
29 2nd Gear Synchronizer Blocking Ring
30 2nd Speed Drive Gear Outer Cone
31 2nd Speed Drive Gear Inner Cone

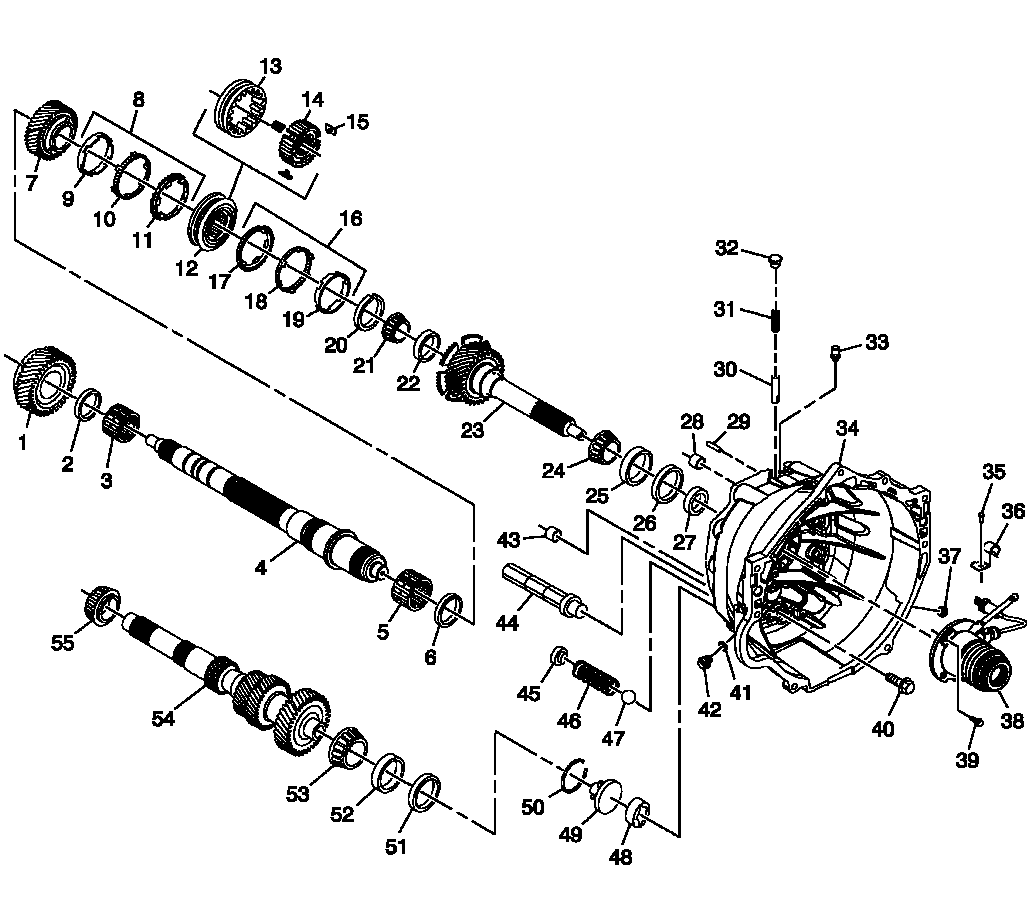

Fig 5: Clutch Housing Assembly & Gears
GM2394122Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 2nd Speed Drive Gear
2 2nd Speed Drive Gear Bearing Spacer
3 2nd Speed Drive Gear Needle Bearing
4 Mainshaft
5 3rd Speed Drive Gear Bearing
6 3rd Speed Drive Gear Spacer
7 3rd Speed Drive Gear
8 3rd Gear Blocking Ring Assembly
9 3rd Speed Drive Gear Inner Cone
10 3rd Speed Drive Gear Friction Cone
11 3rd Speed Drive Gear Synchronizer Blocking Ring
12 3rd/4th Synchronizer Assembly
13 3rd/4th Synchronizer Sleeve
14 3rd/4th Synchronizer Hub
15 3rd/4th Synchronizer Insert
16 4th Gear Blocking Ring Assembly
17 4th Speed Drive Gear Blocking Ring
18 4th Speed Drive Gear Outer Cone
19 4th Speed Drive Gear Inner Cone
20 3rd/4th Synchronizer Retaining Ring
21 Mainshaft Small Tapered Bearing
22 Input Shaft Bearing Race
23 Input Shaft
24 Input Shaft Bearing
25 Input Shaft Bearing Race
26 Input Shaft Bearing Shim
27 Input Shaft Seal
28 1st/2nd Shift Shaft Bearing
29 Transmission Case Locating Pin
30 Shift Shaft Detent Roller
31 Shift Shaft Detent Spring
32 Shift Shaft Detent Plug
33 Vent Assembly
34 Clutch Housing Assembly
35 Retainer Bolt
36 Retainer
37 Transmission Fluid Pump Outlet Pipe Fitting
38 Slave Cylinder
39 Slave Cylinder Bolt
40 Clutch Housing Assembly to Transmission Case Bolt
41 Pump Outlet Cooler Fitting O-ring
42 Pump Outlet Cooler Fitting
43 3rd/4th Shift Shaft Bushing
44 Oil Filter Assembly
45 Transmission Fluid Pump Spring Retaining Plug
46 Transmission Fluid Pump Spring
47 Transmission Fluid Pump Check Ball
48 Oil Pump
49 Oil Pump Cover
50 Oil Pump Cover Retainer Ring
51 Countershaft Bearing Adjust Shim
52 Countershaft Bearing Race
53 Countershaft Front Bearing
54 Counter Gear Shaft
55 Countershaft Rear Bearing
Fig 6: Shift Shafts
GM2394126Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Offset Shift Lever Shaft
2 Control Select Arm Pin
3 Control Select Arm
4 3rd/4th Shift Fork Assembly
5 Gear Select Interlock Plate
6 Select Control Lever Assembly
7 Select Control Lever Assembly Pin
8 1st/2nd/3rd/4th Shift Shaft
9 1st/2nd Shift Fork Assembly
10 1st/2nd Shift Fork Insert
11 3rd/4th Shift Fork Insert
12 1st/2nd/3rd/4th Shift Rail Assembly
13 5th, 6th, and Reverse Shift Rail Assembly
14 Reverse Shift Lever
15 Reverse Shift Lever Pin
16 5th and Reverse Shift Fork Insert
17 5th/6th Shift Lever Retaining Ring
18 Shift Shaft Bushing
19 5th/6th Shift Lever Assembly
20 Shift Shaft Bushing
21 5th, 6th, and Reverse Shift Shaft
22 Transmission Reverse Shift Lever Collar
23 Reverse Shift Collar Pin
