Front Side Door Trim Panel Replacement (Impala)
Front Side Door Trim Panel Replacement (Impala)

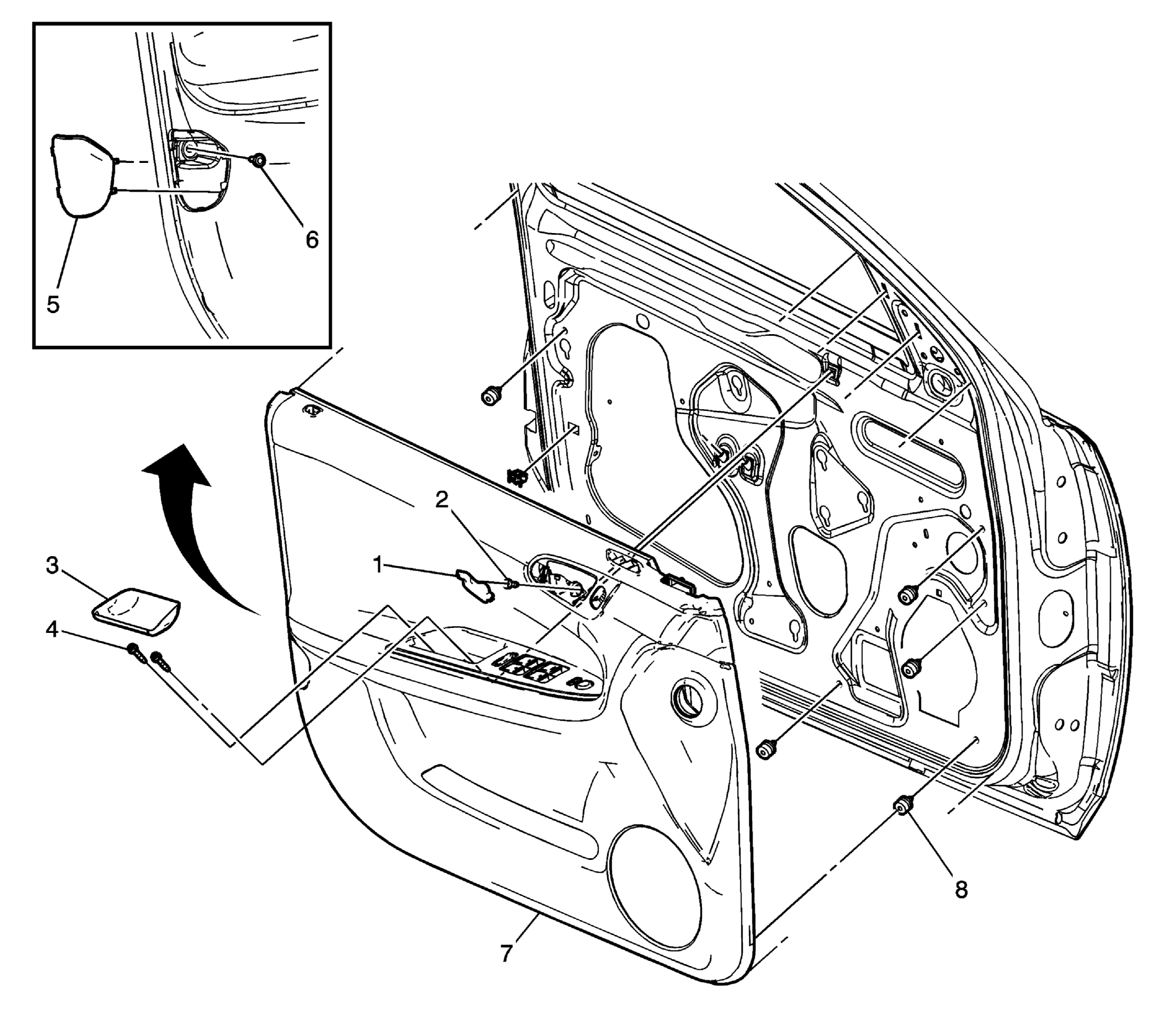

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove front side door upper trim panel. Refer to Upper Extension Trim Panel Replacement . |
|
| 1 | Cover, Front Side Door Inside Handle Bezel |
| 2 | Screw, Front Side Door Inside Handle Bezel Tighten: 2 N.m (18 lb in)
NOTE:
Refer to Fastener Notice
.
|
| 3 | Cover, Armrest Finish |
| 4 | Screw, Front Side Door Pull Handle Tighten: 2 N.m (18 lb in) |
| 5 | Reflector, Front Side Door Trim Panel |
| 6 | Screw, Front Side Door Trim Panel Tighten: 2 N.m (18 lb in) |
| 7 | Trim Assembly, Front Side Door |
| 8 | Retainer, Side Door Trim |
