A/Trans Fluid Pump Cover Assemble
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
A/Trans Fluid Pump Cover Assemble

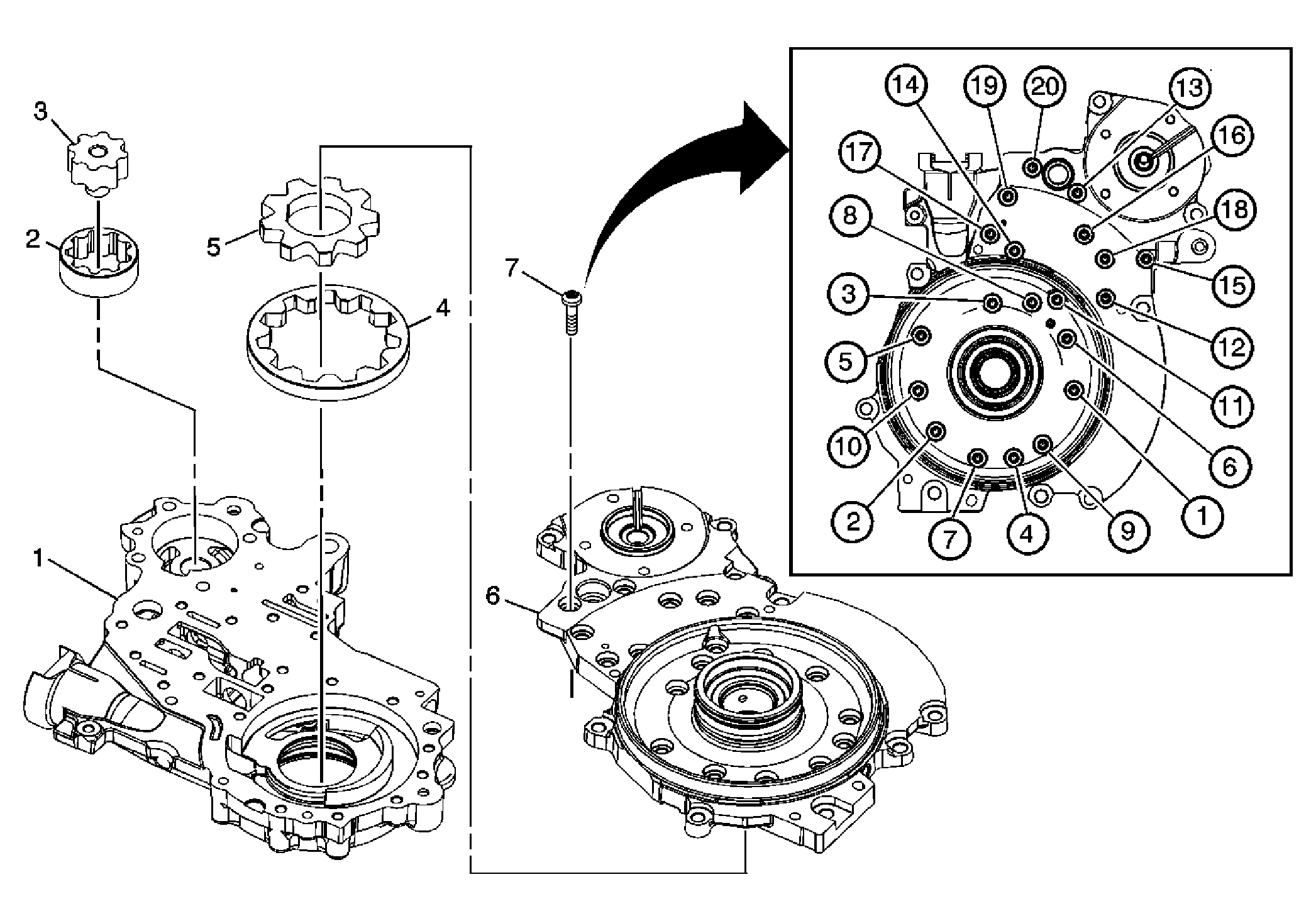

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Before assembly of the pump cover, measure the gears for wear. Refer to Fluid Pump Selective Measurement . |
|
| 1 | A/Trans Fluid Pump Body Assembly |
| 2 | A/Trans Auxiliary Fluid Pump Driven Gear - Selective |
| 3 | A/Trans Auxiliary Fluid Pump Drive Gear - Selective |
| 4 | A/Trans Fluid Pump Driven Gear - Selective |
| 5 | A/Trans Fluid Pump Drive Gear - Selective |
| 6 | A/Trans Fluid Pump Cover |
| 7 | A/Trans Fluid Pump Cover Bolt M6 x 25 mm (Qty: 20)
CAUTION:
Refer to Fastener Caution
. Procedure: Tighten in sequence shown. Tighten: 9 N.m (80 lb in) |
