Drive Belt Idler Pulley Replacement (LCS)
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

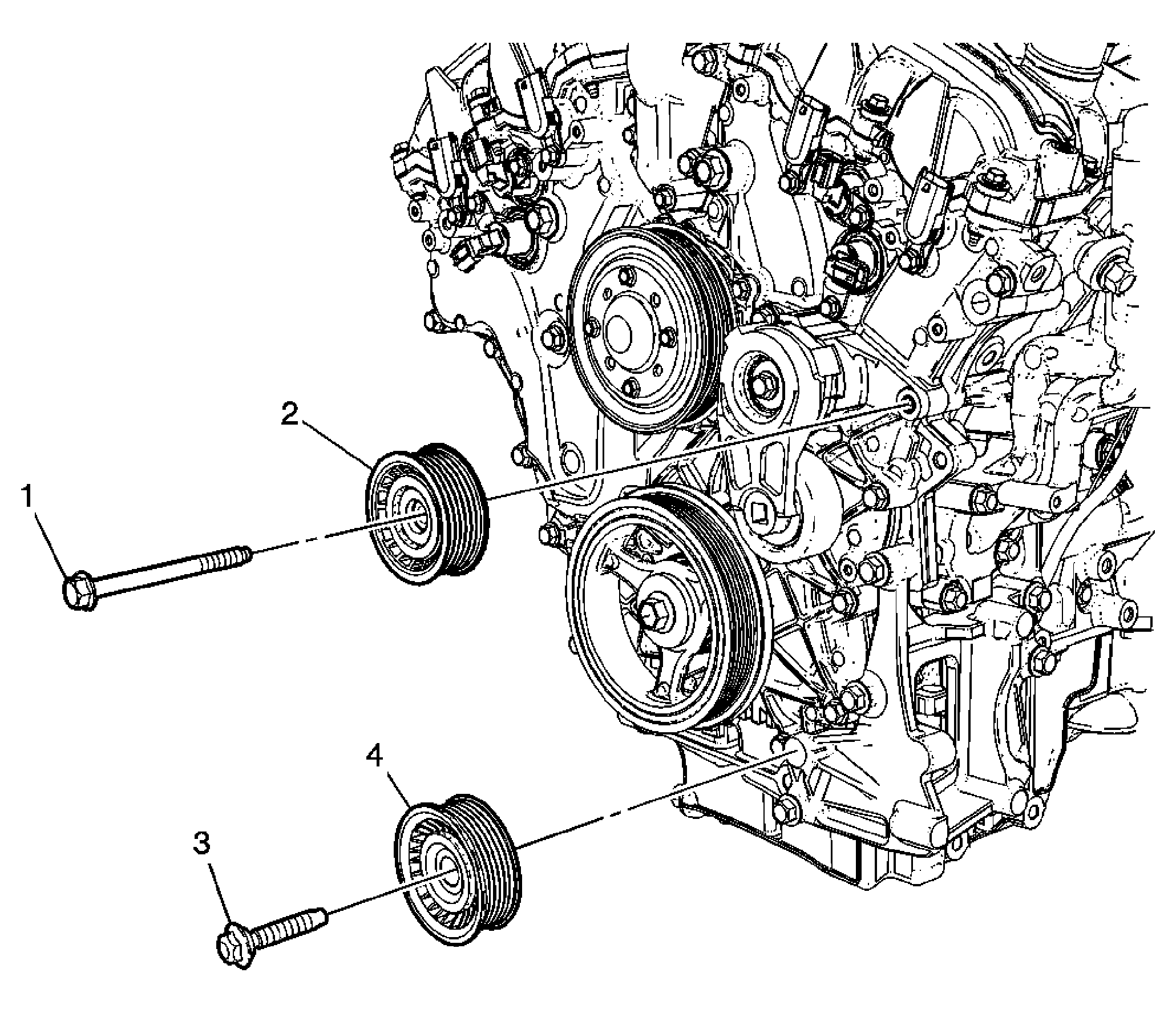

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the drive belt. Refer to Drive Belt Replacement (LCS) . |
|
| 1 | Drive Belt Idler Pulley Fastener
CAUTION:
Refer to Fastener Caution
.
Tighten: 25 N.m (19 lb ft) |
| 2 | Drive Belt Idler Pulley |
| 3 | Drive Belt Idler Pulley Fastener Tighten: 25 N.m (19 lb ft) |
| 4 | Drive Belt Idler Pulley Procedure: Transfer parts as needed. |
