Removal Procedure
WARNING: This page is about a different variant/trim than selected.
Turbocharger Air Inlet Adapter-Bank 1 (2) - Remove - Turbocharger Air Inlet Adapter Replacement - Bank 1
Engine Mount Bracket-Right Side (2) - Remove - Engine Mount Bracket Replacement - Right Side (AWD) , or Engine Mount Bracket Replacement - Right Side (RWD)
Warm Up Three-Way Catalytic Converter - Right Side (1) - Remove - Warm Up Three-Way Catalytic Converter Replacement - Right Side
Remove the right side lower turbocharger heat shield (3). Turbocharger Heat Shield Replacement - Right Side Lower (LGY)
Turbocharger Coolant Feed and Return Pipe-Right Side (1) - Remove - Turbocharger Coolant Feed and Return Pipe Replacement - Right Side (LGY)
- Turbocharger Oil Feed Pipe - Right Side @ Turbocharger - Disconnect - Turbocharger Oil Feed Pipe Replacement - Right Side

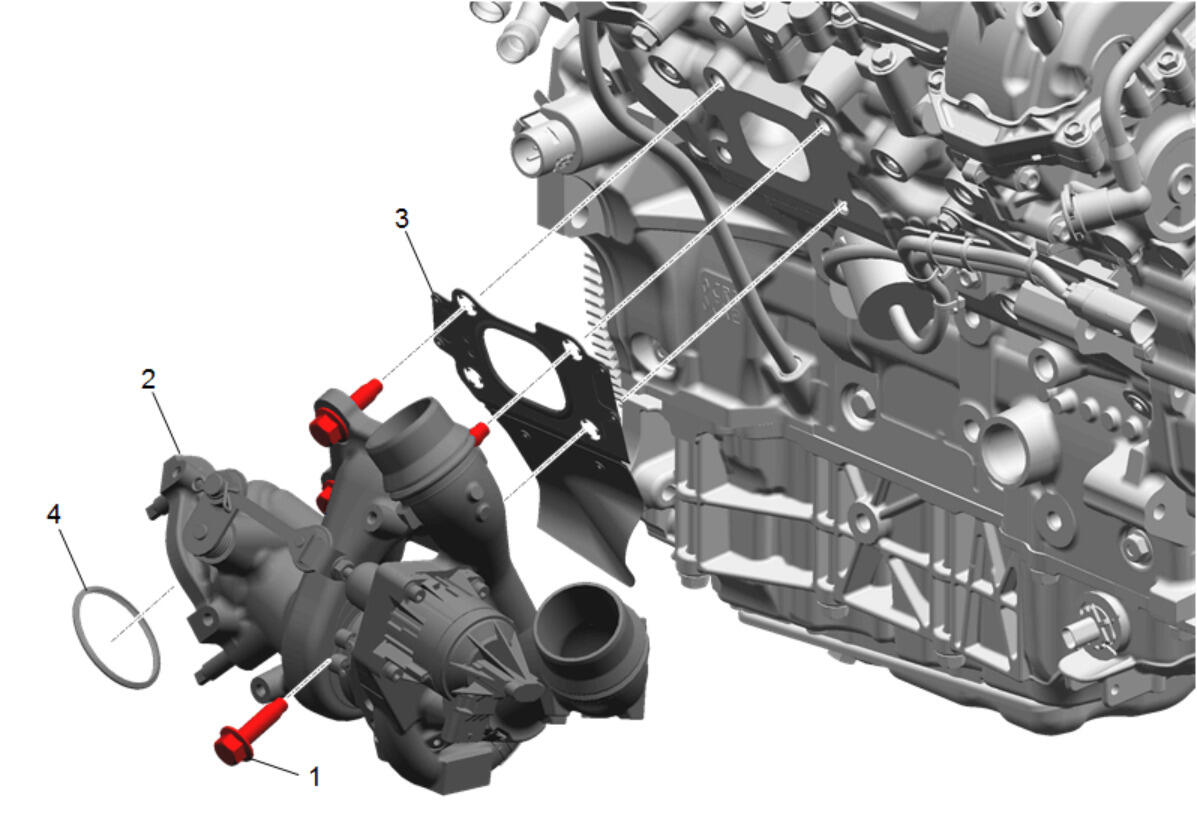

Turbocharger Bolt (1) - Remove [ 4x ]
- Turbocharger (2) - Remove
- Turbocharger Gasket (3) - Remove and DISCARD
- Transfer components as necessary.
