Removal Procedure
WARNING: This page is about a different variant/trim than selected.
Turbocharger Air Inlet Adapter-Bank 2 (2) - Remove - Turbocharger Air Inlet Adapter Replacement - Bank 2
Engine Mount Bracket-Left Side (2) - Remove - Engine Mount Bracket Replacement - Left Side (AWD) , or Engine Mount Bracket Replacement - Left Side (RWD)
Warm Up Three-Way Catalytic Converter - Left Side (1) - Remove - Warm Up Three-Way Catalytic Converter Replacement - Left Side
Remove the left side lower turbocharger heat shield (2). Turbocharger Heat Shield Replacement - Left Side Lower (LGY)
Turbocharger Coolant Feed and Return Pipe-Left Side (2) - Remove - Turbocharger Coolant Feed and Return Pipe Replacement - Left Side
- Turbocharger Oil Feed Pipe - Left Side @ Turbocharger - Disconnect - Turbocharger Oil Feed Pipe Replacement - Left Side

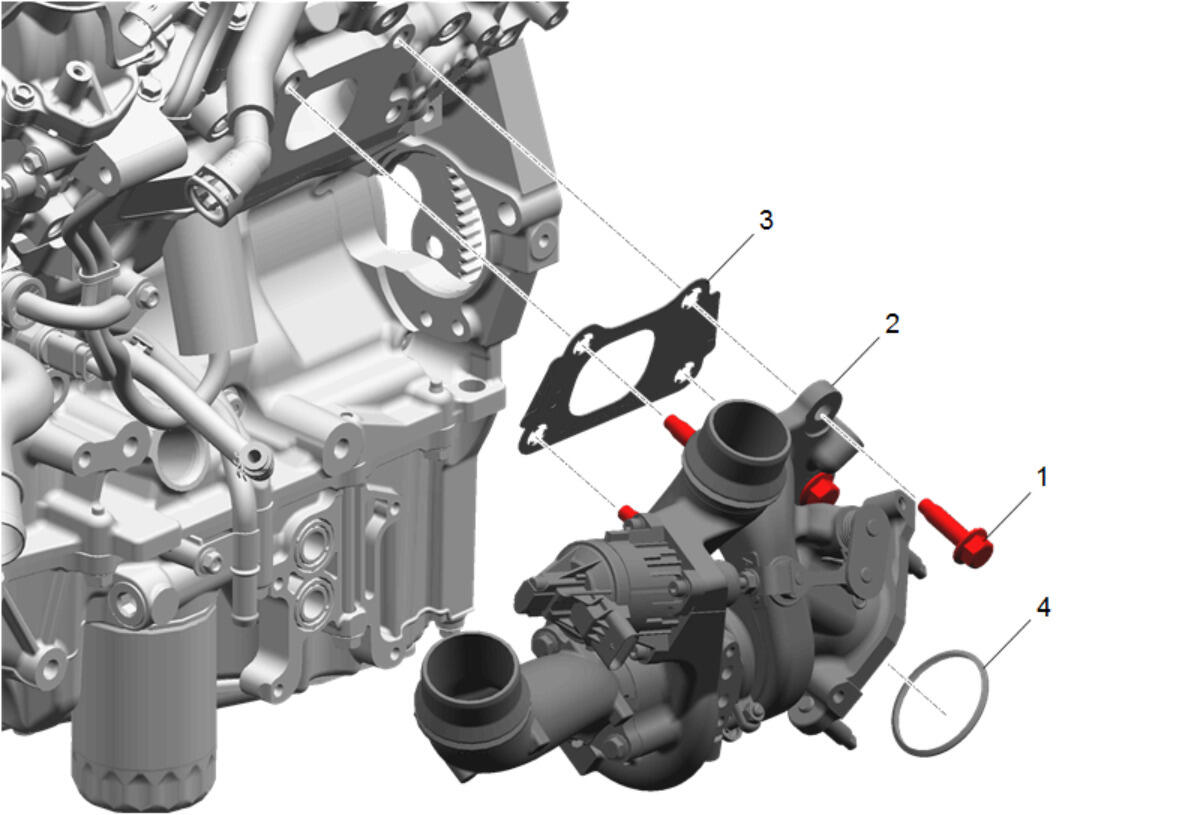

Turbocharger Bolt (1) - Remove [ 4x ]
- Turbocharger (2) - Remove
- Turbocharger Gasket (3) - Remove and DISCARD
- Transfer components as necessary.
