Installation Procedure

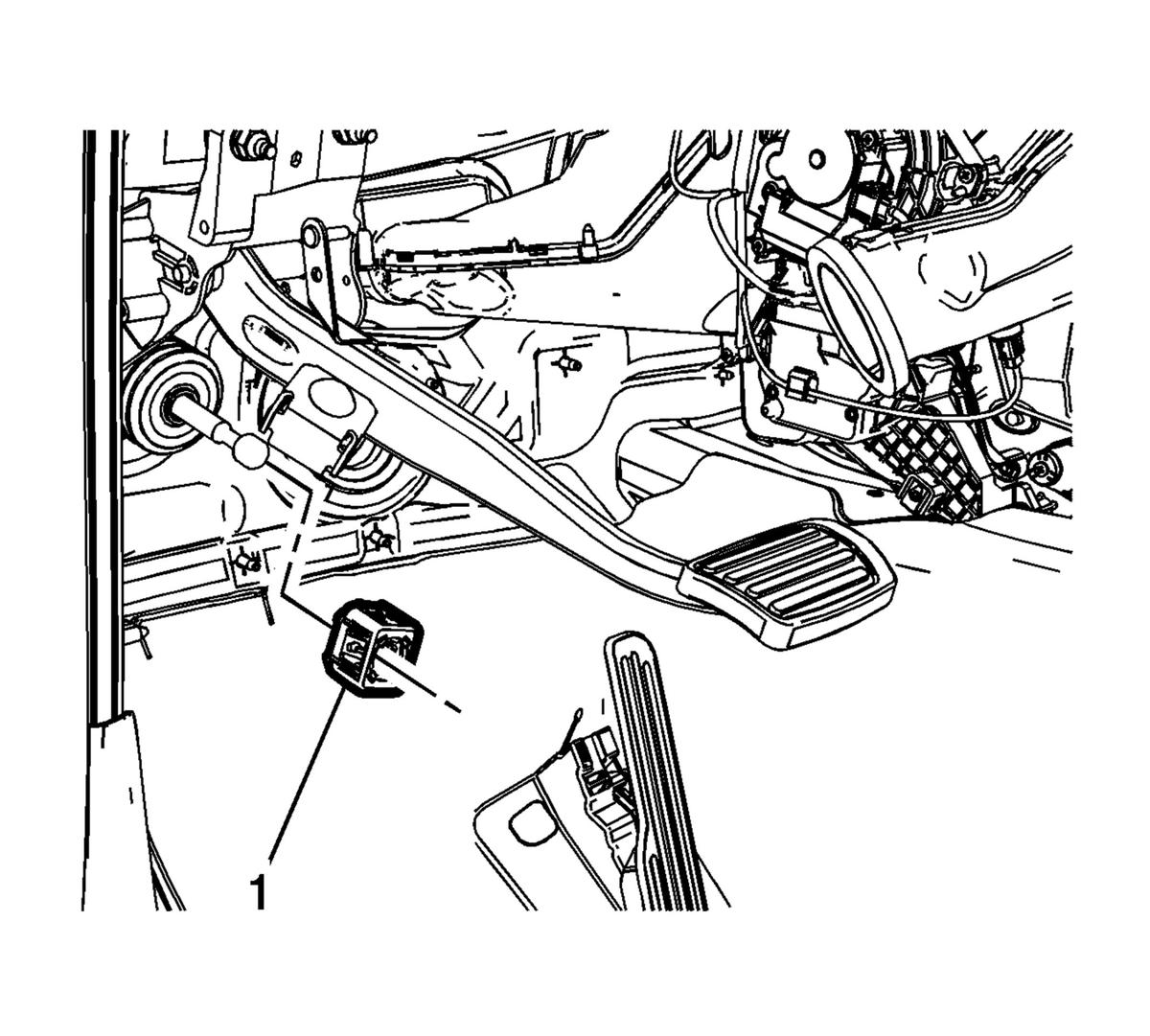

Brake Booster Pushrod Retainer (1) - Install NEW
- Install the brake pedal assembly.
- From within the engine compartment push the power vacuum brake booster rearward until the power vacuum brake booster studs protrude through the brake pedal assembly.
- CAUTION:
Refer to Fastener Caution .

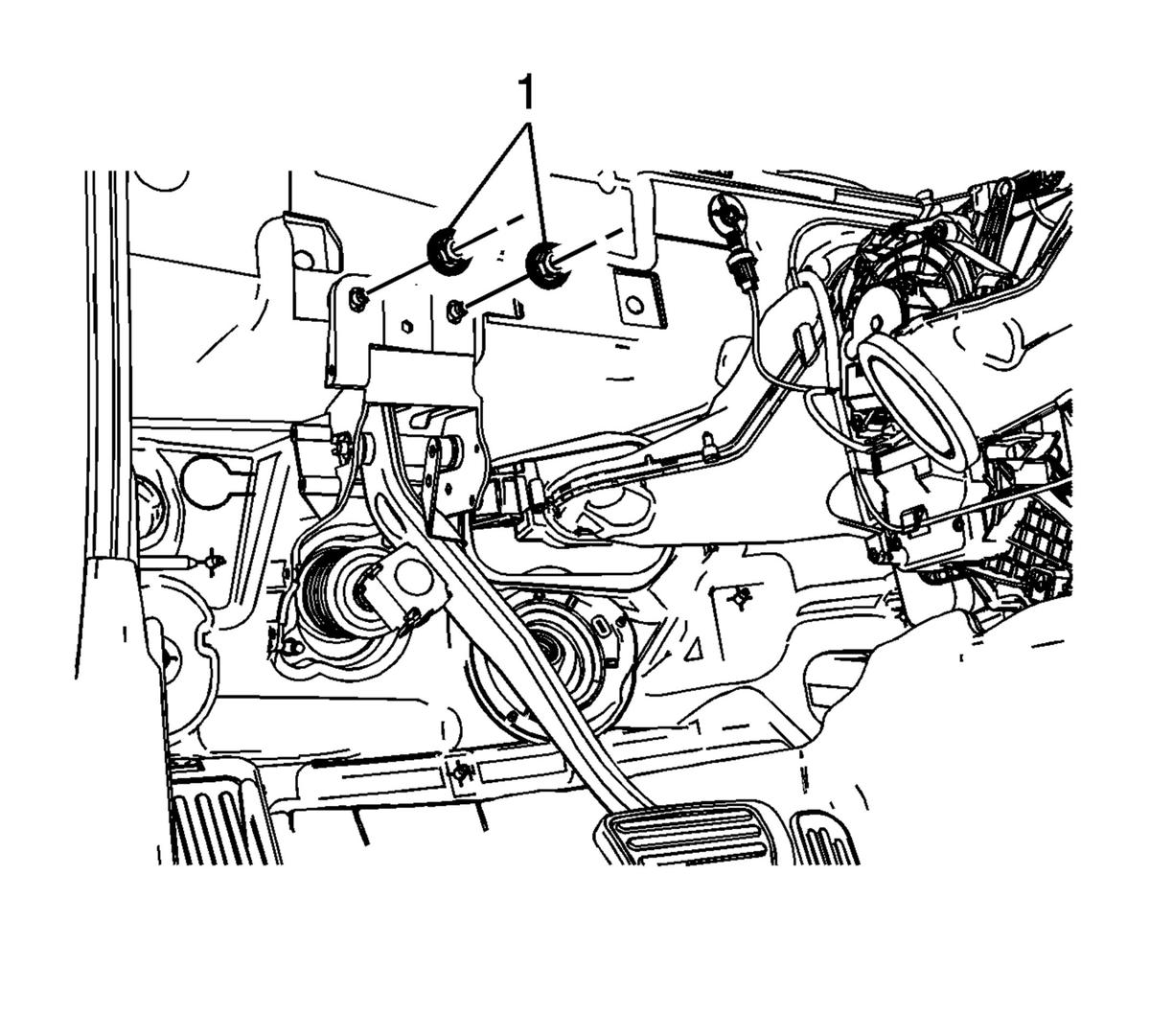

Brake Pedal Nut (1) - Install and tighten [2x] 25 N.m (18 lb ft)

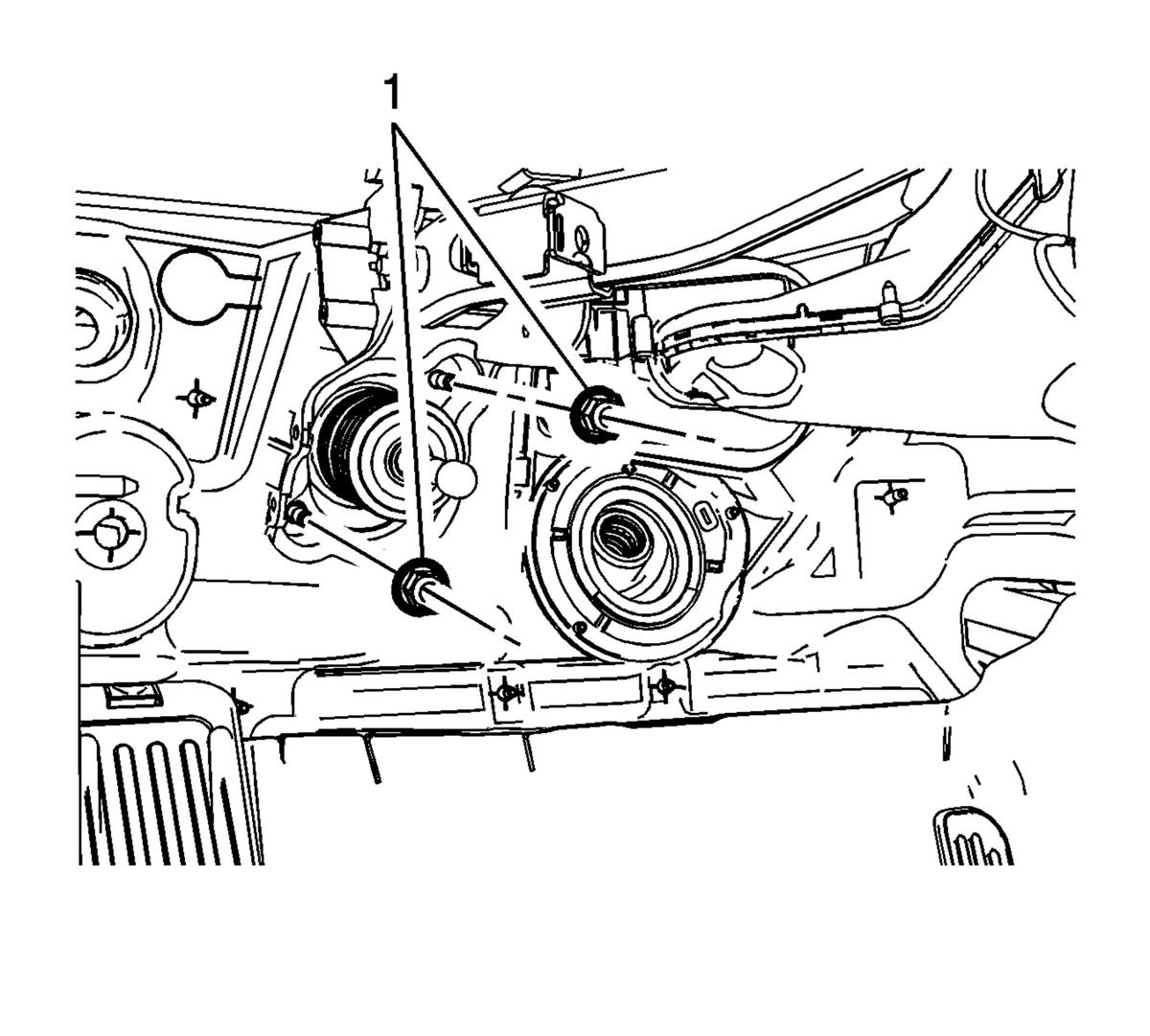

Power Brake Booster Nut (1) - Install and tighten [2x] 25 N.m (18 lb ft)
- NOTE:
Ensure the power vacuum brake booster pushrod retainer is fully seated in the brake pedal arm.

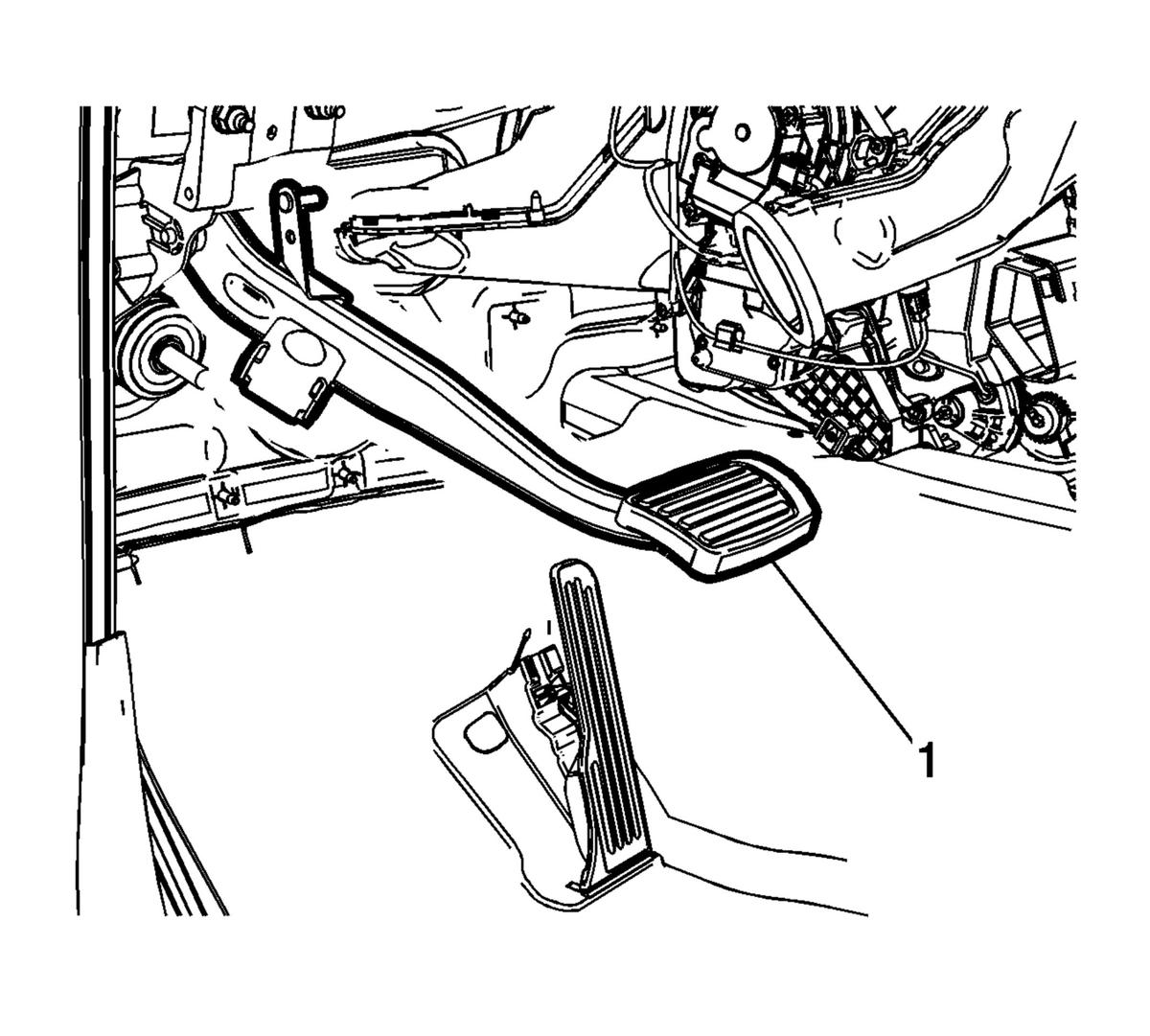

Brake Pedal (1) @ Brake Booster Pushrod Retainer - Engage

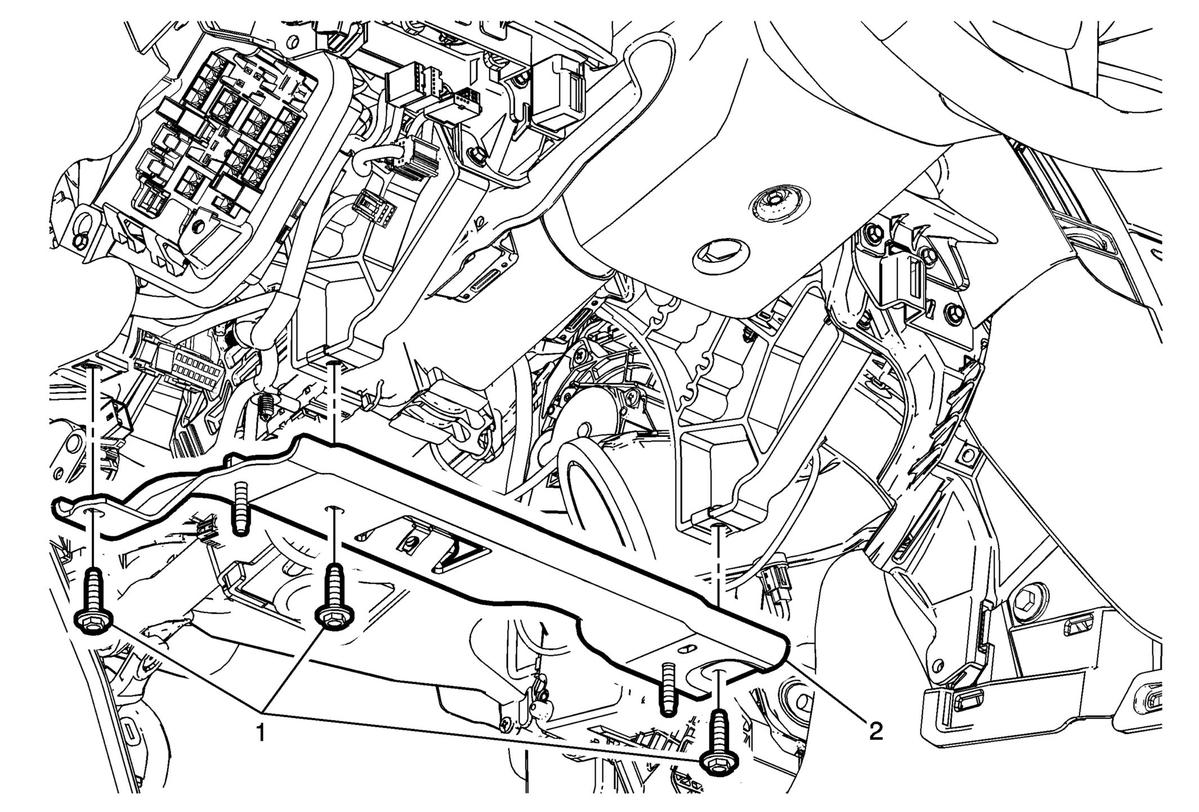

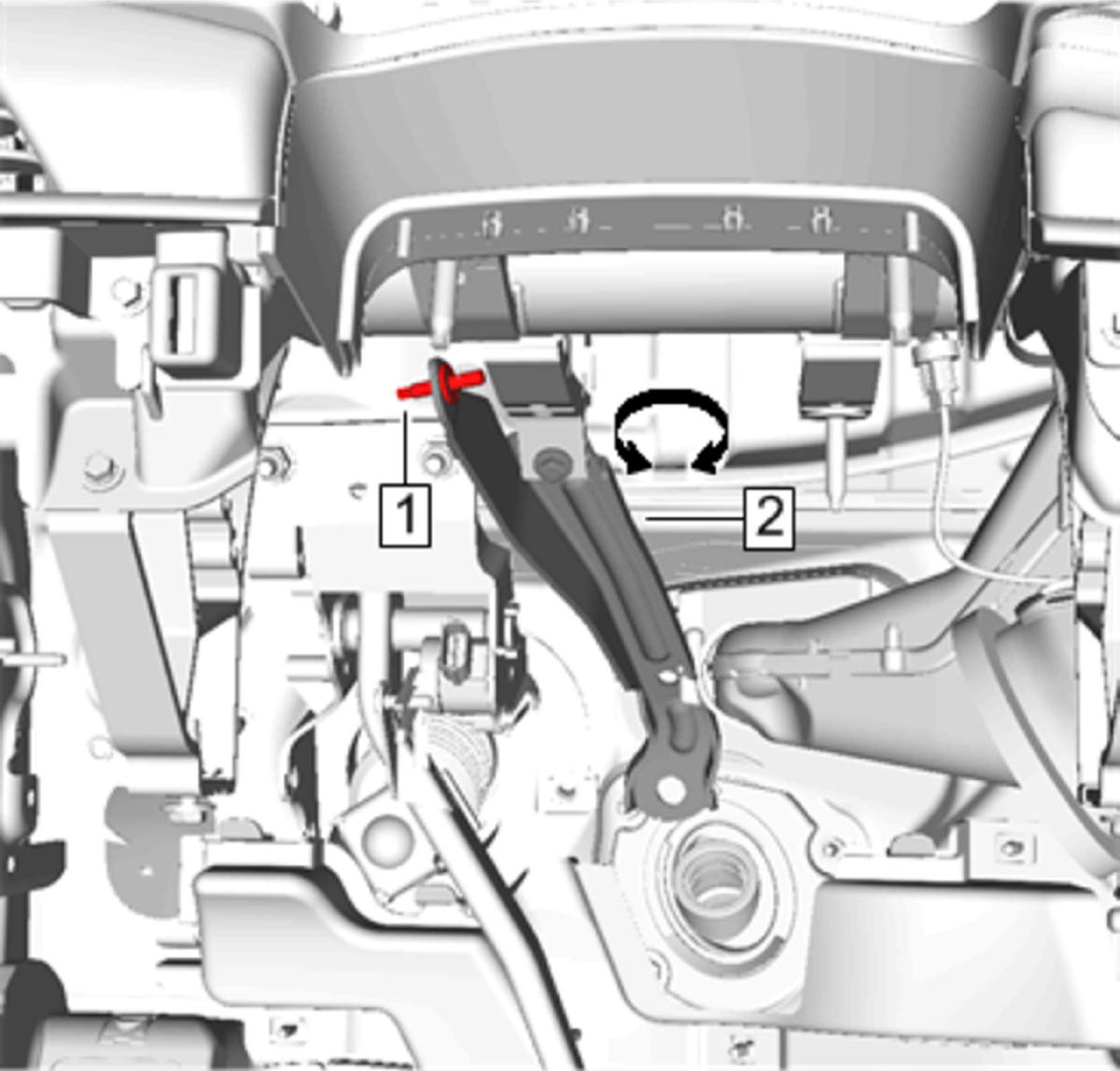

Rotate the instrument panel tie bar brace (2) back into position.

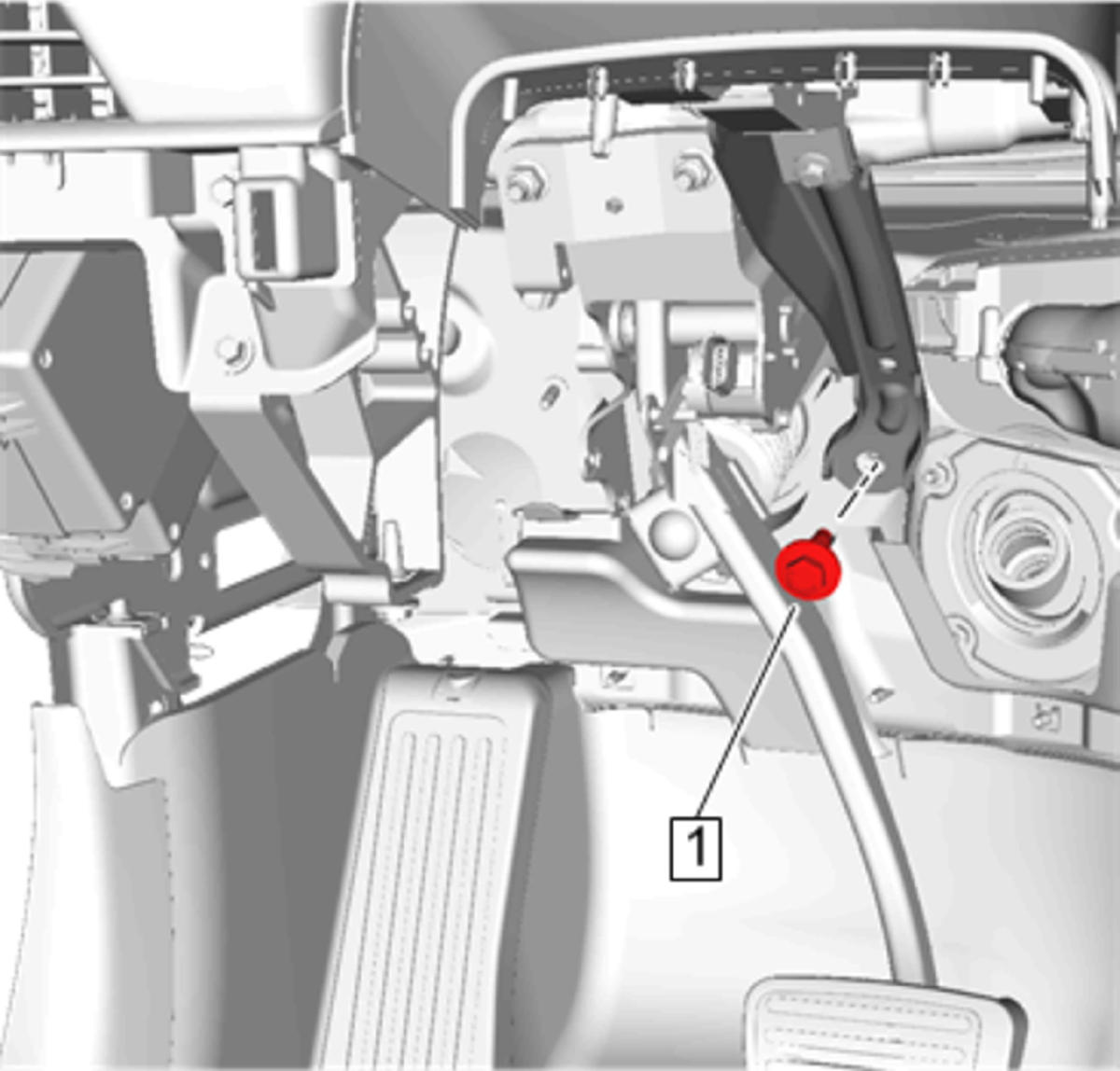

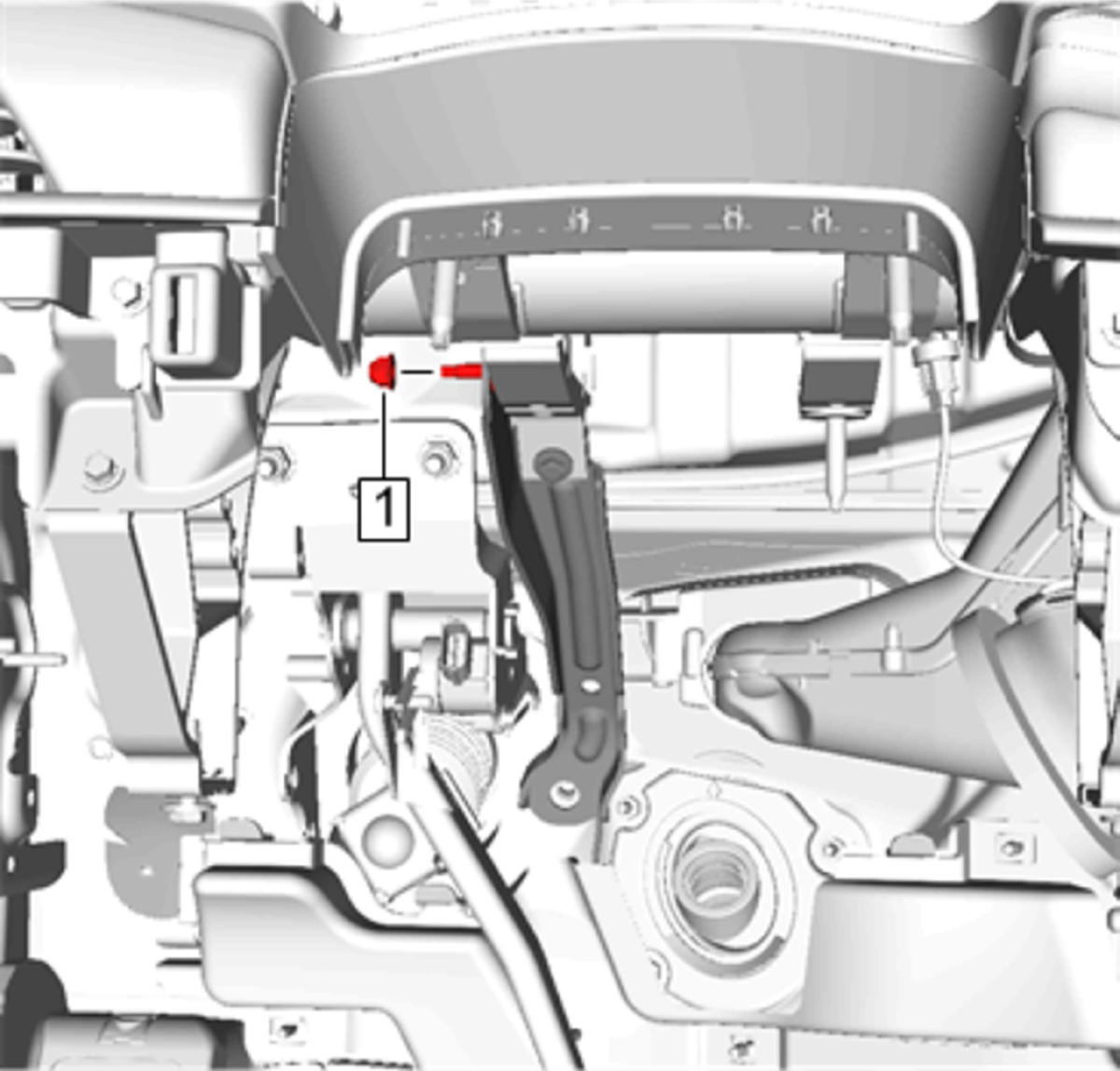

- Instrument Panel Tie Bar Brace Stud (1) - Install and tighten to 9 N.m (80 lb in)
Instrument Panel Tie Bar Brace Nut (1) - Install and tighten to 9 N.m (80 lb in)
Instrument Panel Tie Bar Brace Bolt (1) - Install and tighten to 9 N.m (80 lb in)

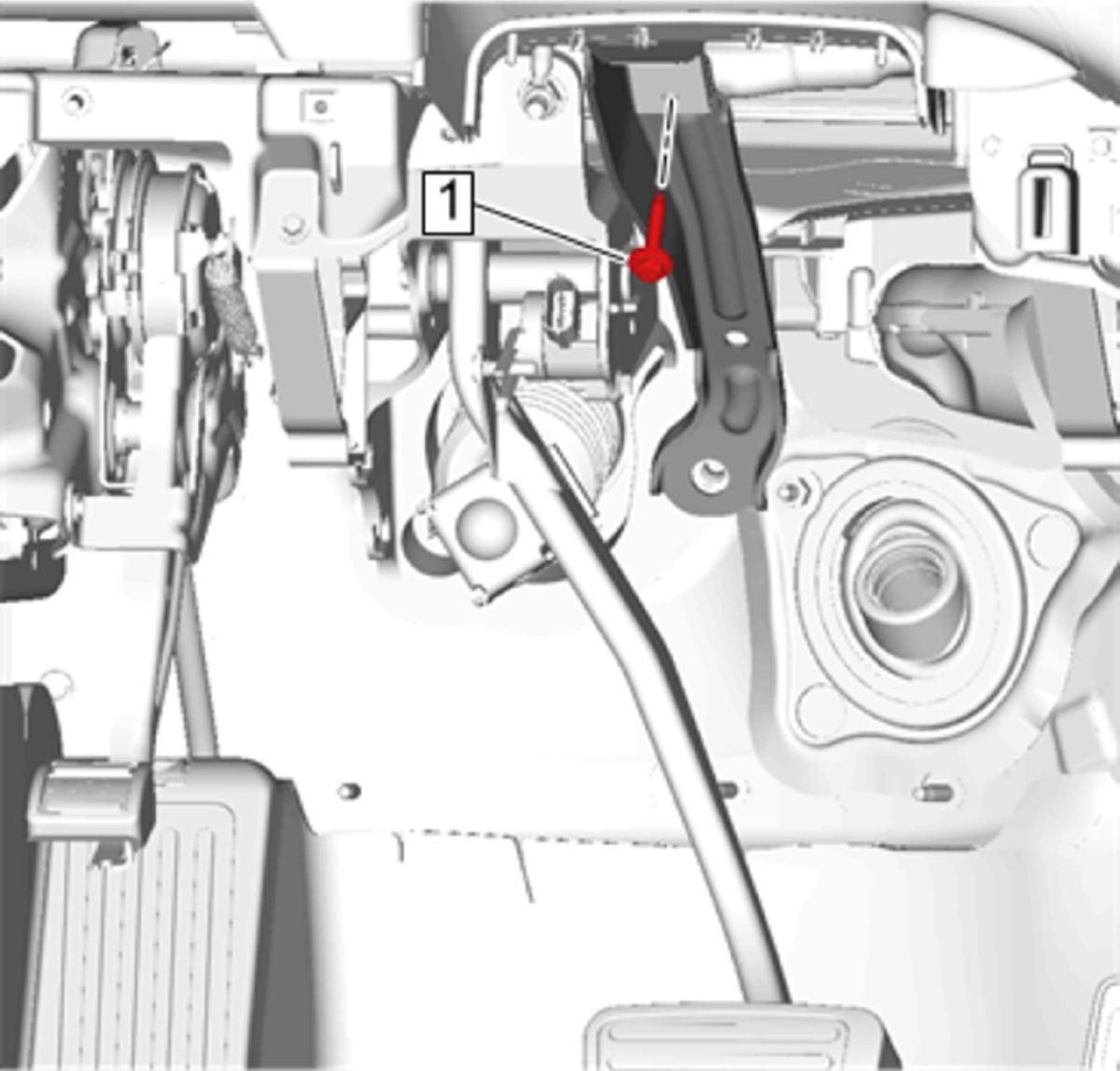

Instrument Panel Tie Bar Brace Bolt (1) - Install and tighten to 22 N.m (16 lb ft)
Instrument Panel Lower Trim Panel (2) - Install Instrument Panel Lower Trim Panel Replacement

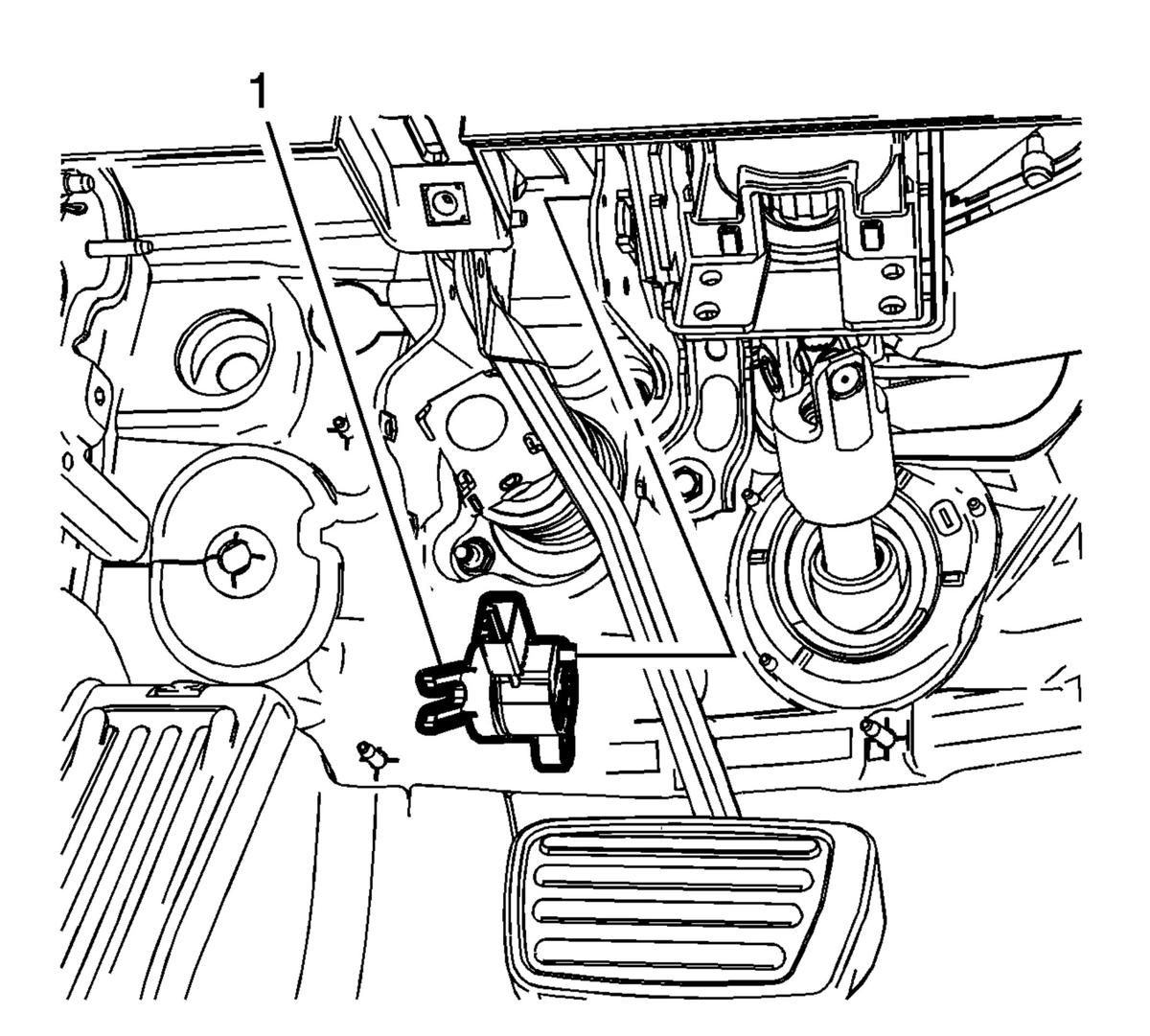

Brake Pedal Position Sensor (1) - Install - Brake Pedal Position Sensor Replacement
- Serial Data Gateway Bracket and Module - Install - Serial Data Gateway Bracket Replacement
- Steering Column Assembly - Install - Steering Column Replacement (N37) , or Steering Column Replacement (N38)
Instrument Panel Driver Knee Bolster Reinforcement (2) - Install - Driver Knee Bolster Reinforcement Replacement
Floor Front Air Outlet Duct - Left Side (2) - Install - Floor Front Air Outlet Duct Replacement - Left Side
Instrument Panel Knee Bolster (3) - Install - Instrument Panel Knee Bolster Replacement
Instrument Panel Lower Airbag - Driver Side (2) - Install - Instrument Panel Lower Airbag Replacement - Driver Side
Instrument Panel Lower Trim Panel Insulator - Left Side (2) - Install - Instrument Panel Lower Trim Panel Insulator Replacement (Left Side)
