Air Inlet Grille Panel Air Deflector Replacement
Air Inlet Grille Panel Air Deflector Replacement

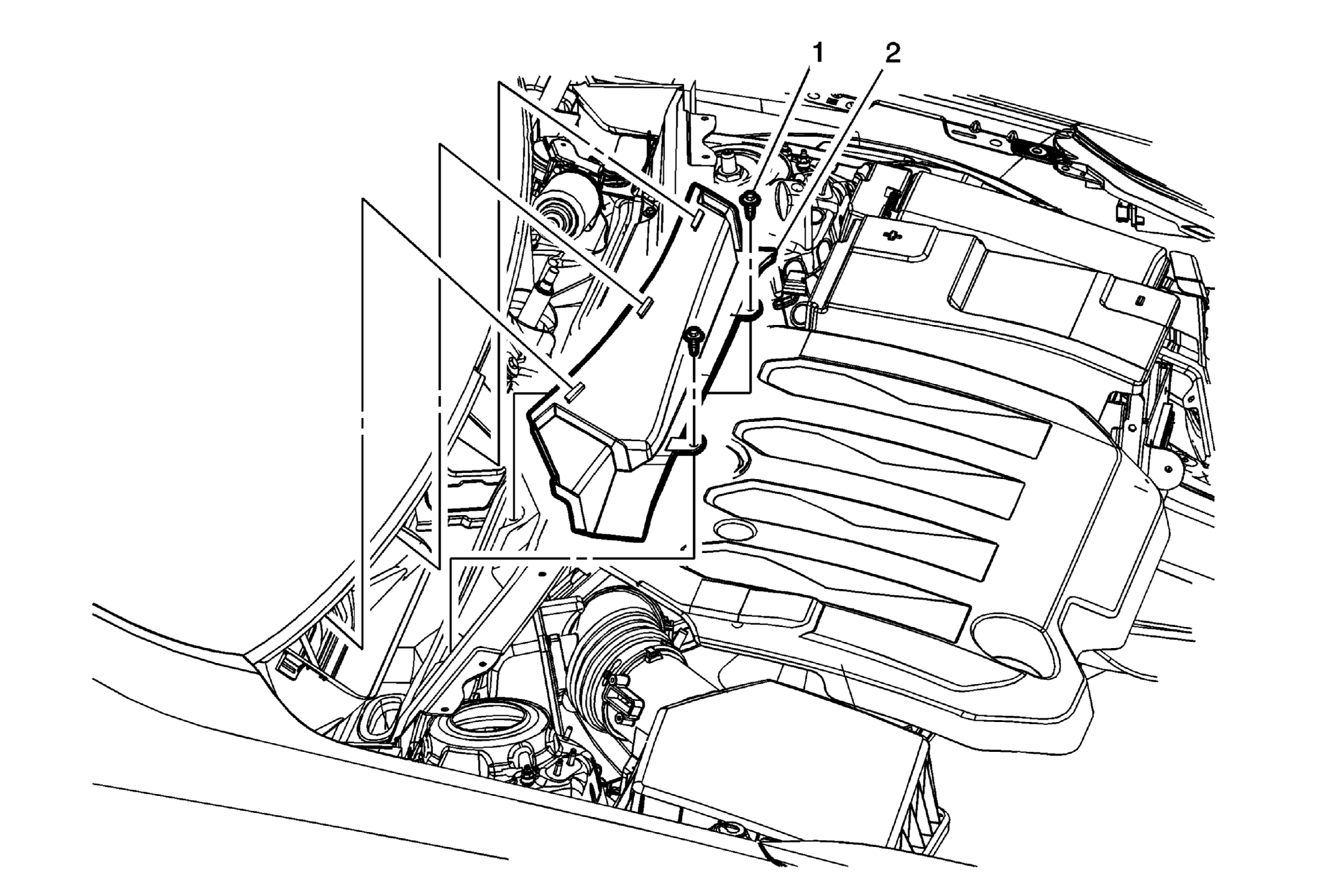

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the air inlet grille panel. Refer to Air Inlet Grille Panel Replacement . |
|
| 1 | Plenum Water Deflector Support Bolts (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 2.5 N.m (22 lb in) |
| 2 | Air Inlet Grille Panel Air Deflector Procedure Pull air inlet grille panel air deflector forward so retaining tabs release from plenum upper panel reinforcement. |
