Instrument Panel Cluster Trim Plate Cover Replacement (Left Hand Drive )
WARNING: This page is about a different car, the 2007 Cadillac SRX. However, it is still accessible from the selected car via links, so may be relevant.

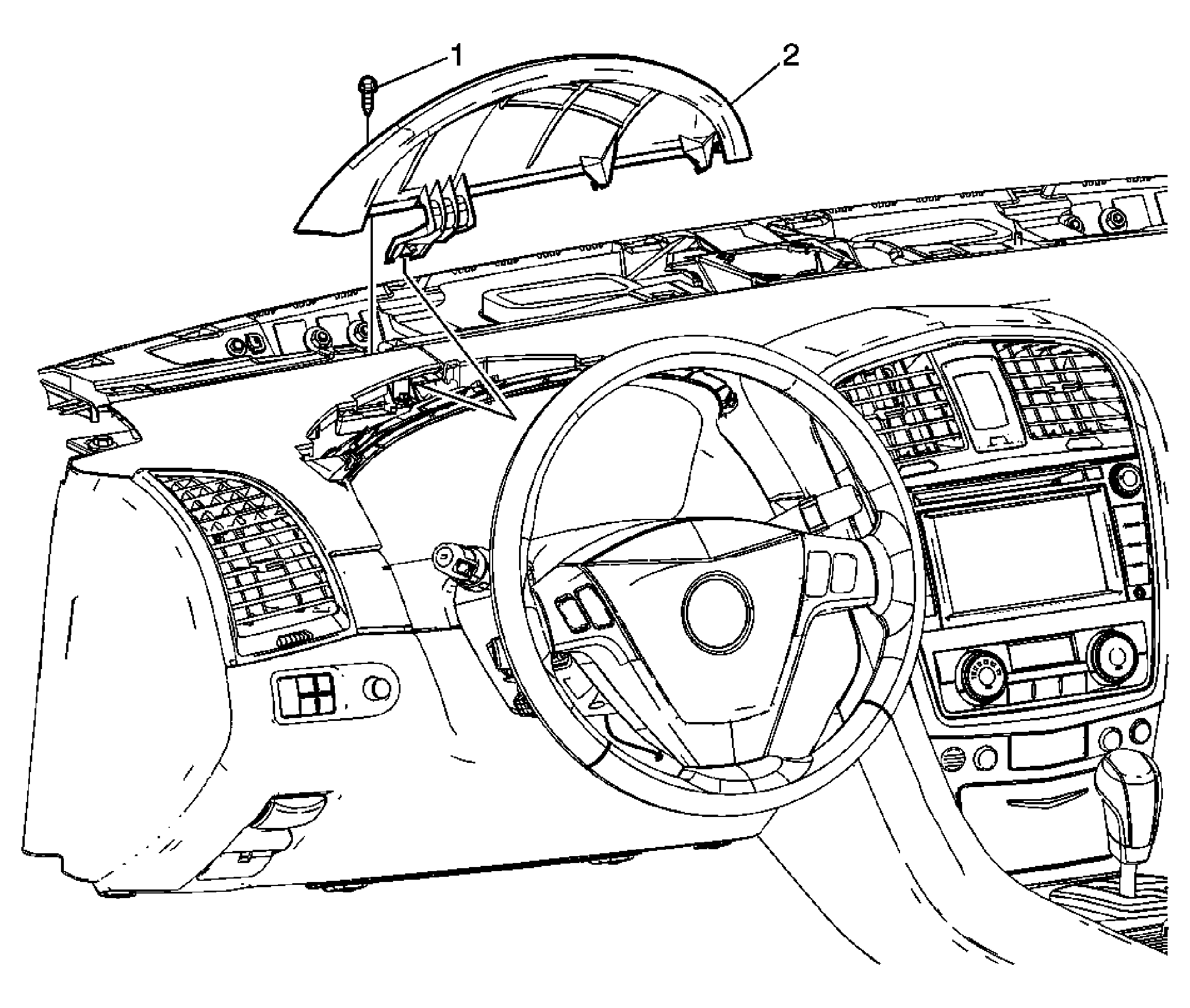

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the instrument panel upper trim panel assembly. Refer to Instrument Panel Upper Trim Panel with Windshield Defroster Nozzle Grille Replacement (Left Hand Drive) or Instrument Panel Upper Trim Panel with Windshield Defroster Nozzle Grille Replacement (Right Hand Drive) . |
|
| 1 | Instrument Panel Cluster Trim Plate Cover Screw (Qty: 1)
NOTE:
Refer to Fastener Notice
.
Tighten: 2 N.m (18 lb in) |
| 2 | Instrument Panel Cluster Trim Plate Cover Assembly |
