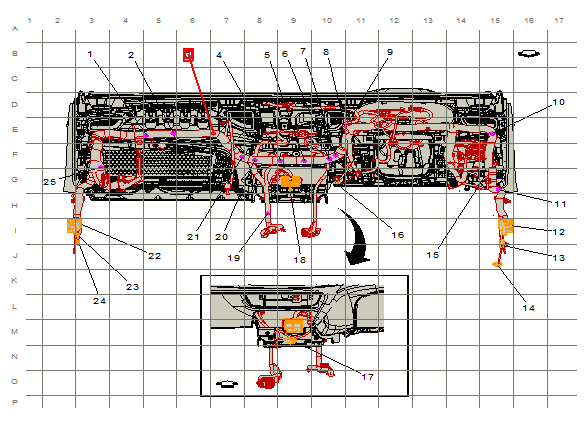

Instrument Panel Harness Routing

G00406203Courtesy of GENERAL MOTORS COMPANY
Items
1 X206 Instrument Panel Harness to Passenger Instrument Panel Air Bag Harness X206 Instrument Panel Harness to Passenger Instrument Panel Air Bag Harness
2 J211 Instrument Panel Harness
3 J227 Instrument Panel Harness
4 J226 Instrument Panel Harness
5 J210 Instrument Panel Harness
6 J282 Instrument Panel Harness
7 J281 Instrument Panel Harness
8 J251 Instrument Panel Harness (U65/UQ3)
9 J250 Instrument Panel Harness (U65/UQ3)
10 J216 Instrument Panel Harness (UV6)
11 J225 Instrument Panel Harness
12 X210 Instrument Panel Harness to Body Harness X210 Instrument Panel Harness to Body Harness
13 X211 Body Harness to Instrument Panel Harness X211 Body Harness to Instrument Panel Harness
14 X209 Instrument Panel Harness to Body Harness X209 Instrument Panel Harness to Body Harness
15 J250 Instrument Panel Harness (U65/UQ3)
16 X212 Instrument Panel Harness to HVAC Harness X212 Instrument Panel Harness to HVAC Harness (C4P)
17 X301 Instrument Panel Harness to Floor Console Harness (MCY/MCR) X301 Instrument Panel Harness to Floor Console Harness (IOS/IOT)X301 Instrument Panel Harness to Floor Console Harness (MCY/MCR)
18 X300 Floor Console Harness to Instrument Panel Harness X300 Floor Console Harness to Instrument Panel Harness
19 J214 Instrument Panel Harness
20 J223 Instrument Panel Harness
21 J218 Instrument Panel Harness
22 X220 Instrument Panel Harness to Body Harness X220 Instrument Panel Harness to Body Harness
23 X213 Body Harness to Instrument Panel Harness X213 Body Harness to Instrument Panel Harness
24 X214 Body Harness to Instrument Panel Harness X214 Body Harness to Instrument Panel Harness
25 J232 Instrument Panel Harness (C93)
