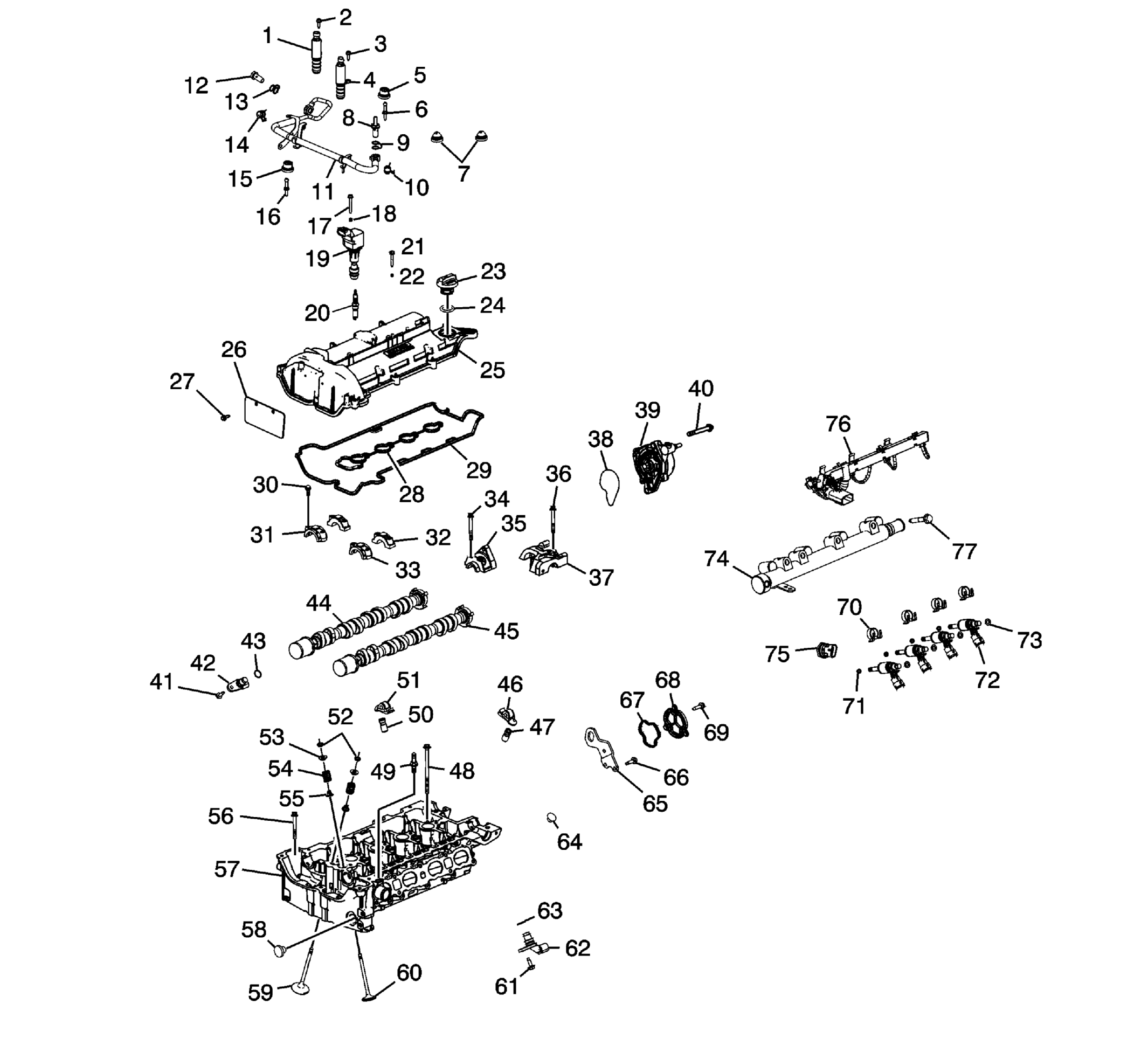

Cylinder Head and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Camshaft Position Actuator Solenoid Valve - Intake |
| 2 | Camshaft Position Actuator Solenoid Valve Bolt |
| 3 | Camshaft Position Actuator Solenoid Valve Bolt |
| 4 | Camshaft Position Actuator Solenoid Valve - Exhaust |
| 5 | Upper Intake Manifold Sight Shield Grommet |
| 6 | Ball Stud |
| 7 | Upper Intake Manifold Sight Shield Grommet |
| 8 | Turbocharger Coolant Feed Pipe Fitting |
| 9 | Turbocharger Coolant Feed Hose Gasket |
| 10 | Turbocharger Coolant Feed Hose Clamp |
| 11 | Turbocharger Coolant Feed Hose |
| 12 | Turbocharger Coolant Feed Hose Bolt |
| 13 | Turbocharger Coolant Feed Hose Gasket |
| 14 | Turbocharger Coolant Feed Hose Clamp |
| 15 | Upper Intake Manifold Sight Shield Grommet |
| 16 | Ball Stud |
| 17 | Ignition Coil Bolt |
| 18 | Ignition Coil Bolt Retainer |
| 19 | Ignition Coil |
| 20 | Spark Plug |
| 21 | Camshaft Cover Bolt |
| 22 | Camshaft Cover Bolt Retainer |
| 23 | Oil Fill Cap |
| 24 | Oil Fill Cap Seal |
| 25 | Camshaft Cover |
| 26 | Camshaft Housing Cover Insulator |
| 27 | Camshaft Housing Cover Insulator Bolt |
| 28 | Camshaft Cover Seal |
| 29 | Camshaft Cover Seal |
| 30 | Camshaft Bearing Cap Bolt |
| 31 | Camshaft Bearing Front Cap |
| 32 | Camshaft Bearing Cap |
| 33 | Camshaft Bearing Front Cap |
| 34 | Camshaft Bearing Rear Cap Bolt |
| 35 | Camshaft Bearing Rear Cap - Exhaust |
| 36 | Camshaft Bearing Rear Cap Bolt |
| 37 | Camshaft Bearing Rear Cap - Intake |
| 38 | Power Brake Booster Pump Seal |
| 39 | Power Brake Booster Pump |
| 40 | Power Brake Booster Pump Bolt |
| 41 | Camshaft Position Sensor Bolt |
| 42 | Camshaft Position Sensor |
| 43 | Camshaft Position Sensor O-Ring |
| 44 | Exhaust Camshaft |
| 45 | Intake Camshaft |
| 46 | Roller Finger Follower |
| 47 | Hydraulic Lash Adjuster |
| 48 | Cylinder Head Bolt |
| 49 | Coolant Air Bleed Fitting |
| 50 | Hydraulic Lash Adjuster |
| 51 | Roller Finger Follower |
| 52 | Valve Keys |
| 53 | Valve Stem Seal |
| 54 | Valve Spring |
| 55 | Valve Spring Retainer |
| 56 | Small Cylinder Head Bolt |
| 57 | Cylinder Head |
| 58 | Timing Chain Guide Bolt Access Hole |
| 59 | Exhaust Valve |
| 60 | Intake Valve |
| 61 | Camshaft Position Sensor Bolt |
| 62 | Camshaft Position Sensor - Intake |
| 63 | Camshaft Position Sensor O-Ring |
| 64 | Cylinder Head Gallery Plug |
| 65 | Rear Lift Bracket |
| 66 | Rear Lift Bracket Bolt |
| 67 | Cylinder Head Cover Plate Seal |
| 68 | Cylinder Head Cover Plate |
| 69 | Cylinder Head Cover Plate Bolt |
| 70 | Fuel Injector Hold Down Clamp |
| 71 | Fuel Injector Seal |
| 72 | Fuel Injector |
| 73 | Fuel Injector O-Ring |
| 74 | Fuel Rail |
| 75 | Fuel Rail Pressure Sensor |
| 76 | Fuel Injector Wiring Harness |
| 77 | Fuel Rail Bolt |
