Air Cleaner Outlet Rear Duct Replacement
WARNING: This page is about a different variant/trim than selected.

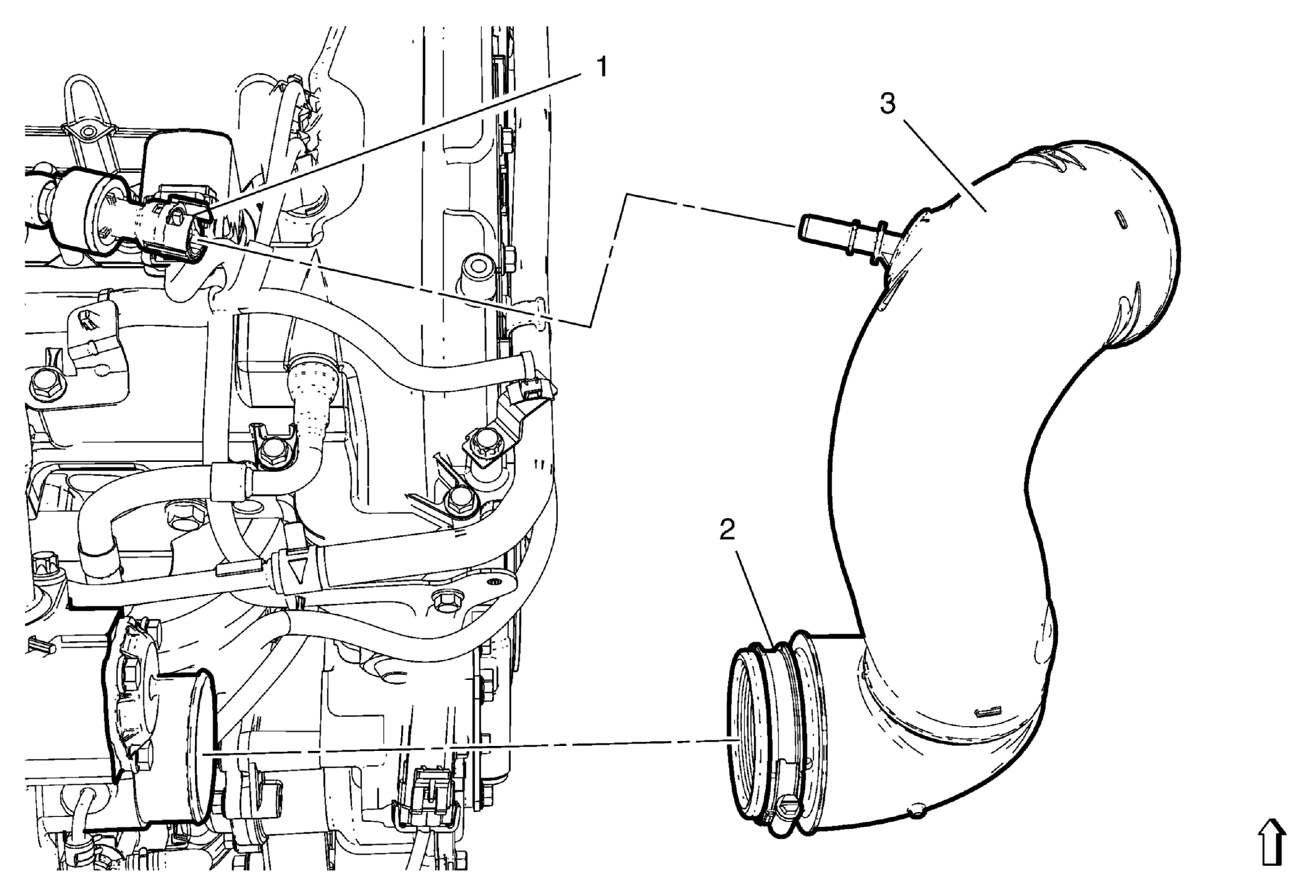

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the air cleaner outlet duct. Refer to Air Cleaner Outlet Duct Replacement . |
|
| 1 | Positive Crankcase Ventilation Hose Refer to Metal Collar Quick Connect Fitting Service . |
| 2 | Air Cleaner Outlet Rear Duct Clamp
CAUTION:
Refer to Fastener Caution .
NOTE:
Ensure the outlet duct is fully seated to the mating surfaces before clamping. Verify that the cuff is not rolled under. |
| 3 | Air Cleaner Outlet Rear Duct |
