Front Fender Replacement

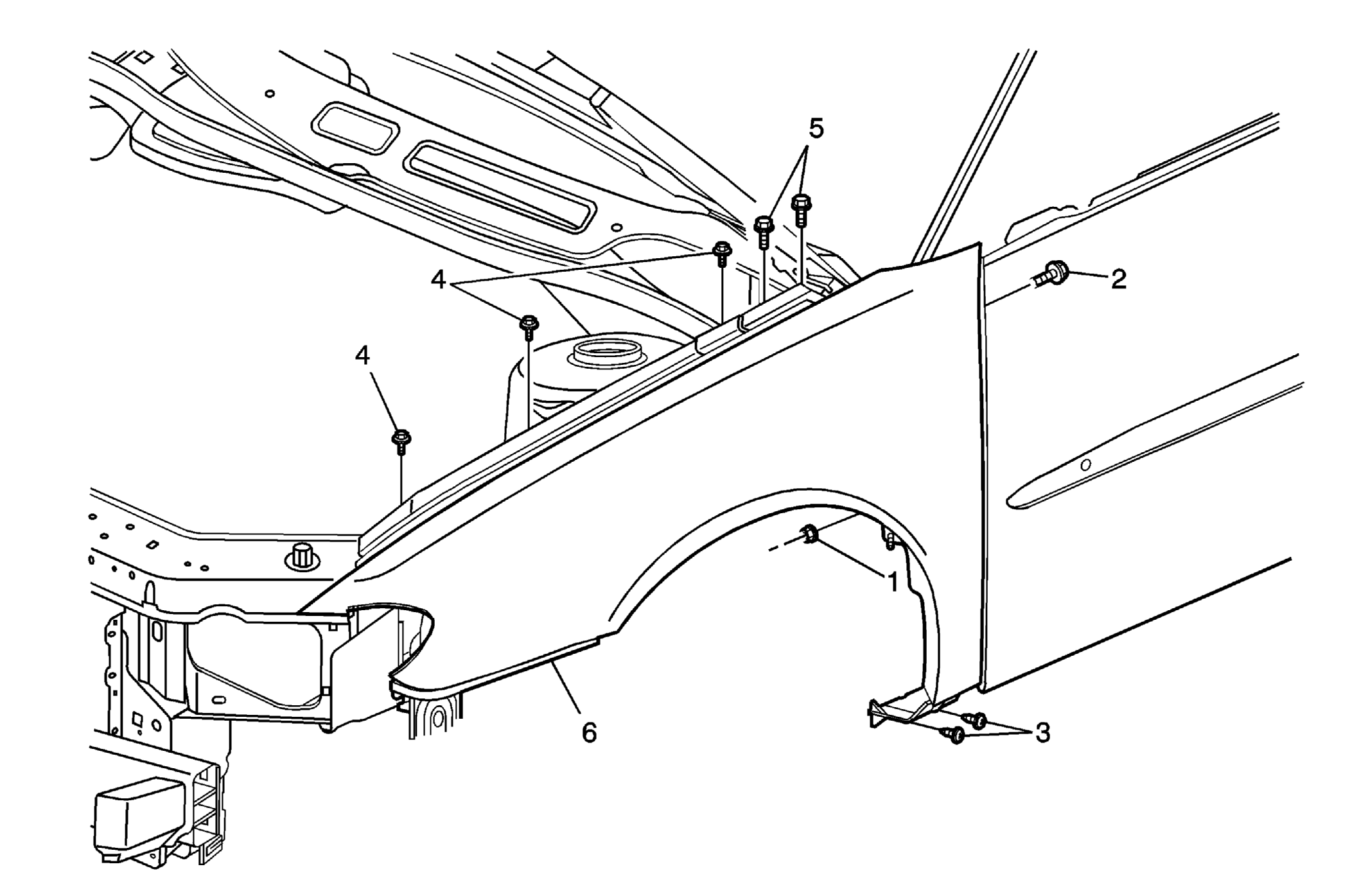

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the front fender liner. Refer to Front Fender Liner Replacement . |
|
| 1 | Front Fender Nuts (Qty: 2)
NOTE:
Refer to Fastener Notice
.
Tighten: 8 N.m (70 lb in) |
| 2 | Fender Bolts (Qty: 1) Tighten: 8 N.m (70 lb in) |
| 3 | Fender Bolts (Qty: 2) Tighten: 8 N.m (70 lb in) |
| 4 | Fender Bolts (Qty: 3) Tighten: 8 N.m (70 lb in) |
| 5 | Fender to Hood Hinge Bolts (Qty: 2) Tighten: 25 N.m (18 lb ft) |
| 6 | Fender Assembly |
