Install charge air temperature sensor
NOTE:
RISK OF DAMAGE
Contaminant or foreign body.
Contamination can result in malfunctions, loss of function or leaks.
Contaminant or foreign body.
Contamination can result in malfunctions, loss of function or leaks.
- Adhere to the utmost cleanliness.
- Protect components from contamination e.g. by covering.
- Close off line connections with seal plugs.

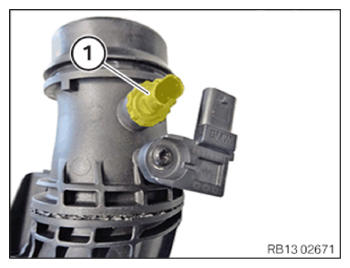

- Check the sealing rings (1) on the charge-air temperature sensor for damage, replace if applicable.
- Insert and install the charge-air temperature sensor (1).
- Tighten the charge-air temperature sensor (1) using the special tool 0 496 142 (11 8 850) .
TIGHTENING TORQUES SPECIFICATION
| Charge air temperature sensor on charge air line | ||
|---|---|---|
| Sensor | Tightening torque | 1.8 Nm |
Follow-up work
- Refer to INSTALLING THE CHARGE AIR CROSSING .
- Refer to INSTALLING CHARGE AIR DUCT OF CYLINDERS 4 TO 6 .
- Refer to INSTALLING CHARGE AIR DUCT OF CYLINDERS 1 TO 3 .
- Refer to INSTALLING FAN COWL .
- Refer to INSTALLING THE REAR TOP CROSS CONNECTION .
- Refer to INSTALLING MOUNT OF HOOD SEAL ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE COVER PANEL OF THE ENGINE COMPARTMENT ON THE REAR LEFT AND RIGHT .
- Refer to INSTALLING FRONT-END STRUT ON LEFT AND RIGHT .
- Refer to INSTALLING FRONT CROSS CONNECTION .
- Refer to INSTALLING THE COVER IN THE ENGINE COMPARTMENT AT TOP LEFT AND RIGHT .
- Refer to SECURING THE ENGINE OIL COOLER .
- Refer to INSTALLING THE CENTER UNDERBODY PROTECTION .
- Refer to INSTALLING FRONT UNDERBODY PROTECTION .
- Refer to INSTALLING THE COVER OF THE STEERING ASSEMBLY .
- Refer to INSTALLING THE WHEEL ARCH COVER ON THE FRONT LEFT AND BOTTOM RIGHT .
- Refer to INSTALLING THE FRONT SECTION OF THE FRONT WHEEL ARCH COVER .
- Refer to PARTIALLY INSTALLING THE FRONT WHEEL ARCH TRIM .
- Refer to ATTACHING THE FRONT LEFT WHEEL .
