61 12 062 Replacing wiring harness for front bumper
IMPORTANT:
Read and comply with notes on HANDLING WIRING HARNESSES
and cables.
Necessary preliminary tasks
- Remove FRONT BUMPER TRIM .

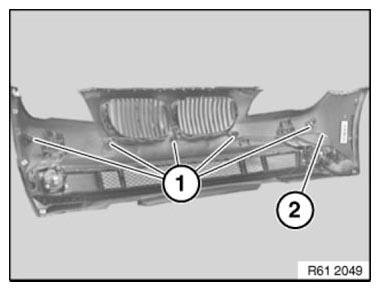

Disconnect plug connections (1) on five ultrasonic transducers.
Unclip wiring harness (2) from bumper trim.
Remove wiring harness (2).
Remove PDC . See 66 20 515 REMOVING AND INSTALLING/REPLACING A FRONT LEFT ULTRASONIC TRANSDUCER (PDC) , 66 20 516 REMOVING AND INSTALLING/REPLACING A FRONT RIGHT ULTRASONIC SENSOR (PDC) , 66 20 517 REMOVING AND INSTALLING/REPLACING A FRONT CENTRE LEFT ULTRASONIC SENSOR (PDC) or 66 20 519 REMOVING AND INSTALLING/REPLACING A FRONT, CENTRE RIGHT ULTRASONIC TRANSDUCER (PDC) .
Installation:
Make sure wiring harness (2) is laid correctly.
