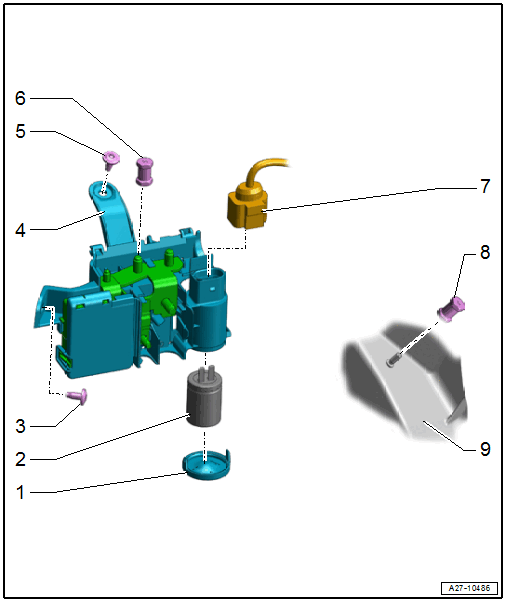

Overview - Battery Jump Start Terminal
WARNING: This page is about a different variant/trim than selected.
- Cap
- Suppressor -C24-
- Component Location Overview. Refer to OVERVIEW - RELAY PANEL, INSTRUMENT PANEL, E-BOXES ENGINE COMPARTMENT .
- Bolt
- Tightening specification -item 10- OVERVIEW - RELAY PANEL, INSTRUMENT PANEL, E-BOXES ENGINE COMPARTMENT - Bolt .
- Terminal 30 Wire Junction -TV2-
- With jump start point
- Component Location Overview. Refer to OVERVIEW - RELAY PANEL, INSTRUMENT PANEL, E-BOXES ENGINE COMPARTMENT .
- Bolt
- Tightening specification -item 10- OVERVIEW - RELAY PANEL, INSTRUMENT PANEL, E-BOXES ENGINE COMPARTMENT - Bolt .
- Positive Terminal
- 18 Nm
- Connector
- Negative Terminal
- 9 Nm
- Suspension Strut Tower
