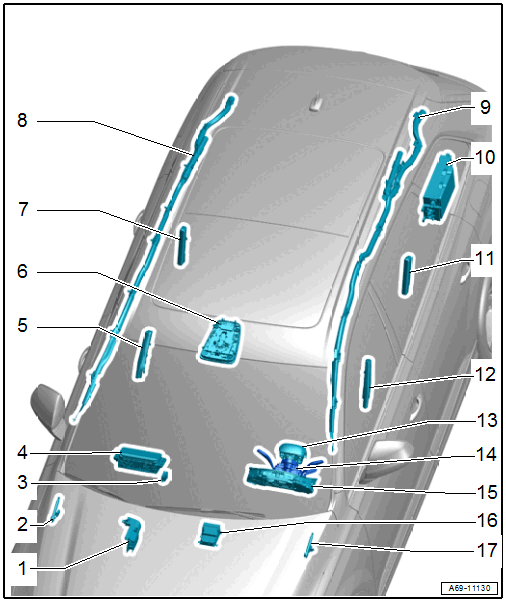

Component Location Overview - Airbag System
WARNING: This page is about a different car, the 2024 Audi SQ7, 2024 Audi Q7, 2023 Audi SQ7, and 2023 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
- Battery Interrupt Igniter -N253-
- Overview. Refer to OVERVIEW - BATTERY INTERRUPT IGNITER .
- Pedestrian Protection Trigger 2 -G599-
- Market-Specific Version
- Overview. Refer to OVERVIEW - PEDESTRIAN PROTECTION .
- Front Passenger Airbag Deactivation Key Switch -E224-
- Not for North American market.
- Front Passenger Airbag
- with:
- Front Passenger Airbag Igniter 1 -N131-
- Front Passenger Airbag Igniter 2 -N132-
- Front Passenger Airbag Release Valve Igniter -N491-
- Overview. Refer to OVERVIEW - FRONT PASSENGER AIRBAG .
- with:
- Thorax Airbag on Front Passenger Side
- With Front Passenger Thorax Airbag Igniter -N200-
- Overview. Refer to OVERVIEW - FRONT THORAX AIRBAG .
- Front Passenger Airbag -Disabled- Indicator Lamp -K145-
- Integrated in the Front Roof Module -WX3-
- If faulty, replace the Front Roof Module -WX3-. Refer to FRONT INTERIOR LAMP/READING LAMP, REMOVING AND INSTALLING
- Rear Thorax Airbag on Front Passenger Side
- With Passenger Side Rear Thorax Airbag Igniter -N202-
- Overview. Refer to OVERVIEW - REAR THORAX AIRBAG .
- Front Passenger Head Curtain Airbag
- With Front Passenger Head Curtain Airbag Igniter -N252-
- Overview. Refer to OVERVIEW - HEAD CURTAIN AIRBAG .
- Driver Head Curtain Airbag
- With Driver Head Curtain Airbag Igniter -N251-
- Overview. Refer to OVERVIEW - HEAD CURTAIN AIRBAG .
- High-Voltage Battery Interrupt Igniter -N563-
- In the High-Voltage Battery Control Module -SX6- Cannot be replaced separately
- Only for vehicles with high-voltage system
- Overview. Refer to the appropriate Service Information. .
- Rear Thorax Airbag on Driver Side
- With Driver Side Rear Thorax Airbag Igniter -N201-
- Overview. Refer to OVERVIEW - REAR THORAX AIRBAG .
- Thorax Airbag on Driver Side
- With Driver Thorax Airbag Igniter -N199-
- Overview. Refer to OVERVIEW - FRONT THORAX AIRBAG .
- Driver Side Airbag
- with:
- Driver Airbag Igniter -N95-
- Driver Airbag Release Valve Igniter -N490-
- Overview. Refer to OVERVIEW - DRIVER SIDE AIRBAG .
- with:
- Steering Column Electronics Control Module -J527-
- With Airbag Spiral Spring/Return Spring with Slip Ring -F138-
- Overview. Refer to OVERVIEW - STEERING COLUMN SWITCH MODULE .
- Airbag Indicator Lamp -K75-
- Integrated in the instrument cluster.
- Cannot be replaced separately
- Replace the instrument cluster if faulty. Refer to OVERVIEW - INSTRUMENT CLUSTER .
- Airbag Control Module -J234-
- Overview. Refer to OVERVIEW - AIRBAG CONTROL MODULE .
- Pedestrian Protection Trigger 1 -G598-
- Market-Specific Version
- Overview. Refer to OVERVIEW - PEDESTRIAN PROTECTION .
