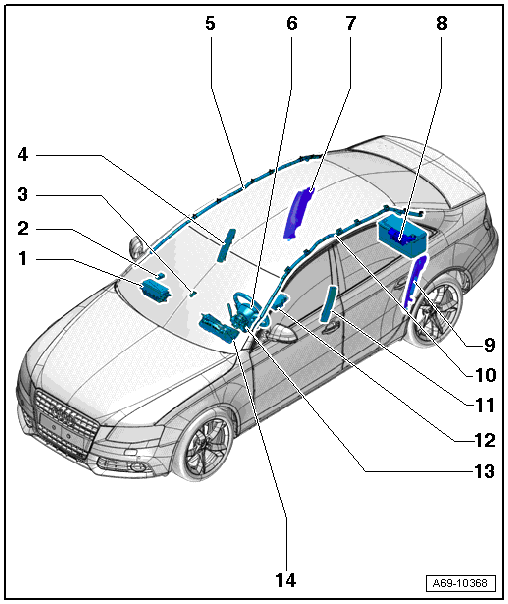

Component Location Overview - Airbag System
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2016 Audi S4, 2016 Audi A4 Quattro, 2016 Audi A4, 2015 Audi S4, and 2015 Audi A4 Quattro. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The installation locations in the Sedan are illustrated.
- Front Passenger Airbag
- With Front Passenger Airbag Igniter 1 -N131-
- With Front Passenger Airbag Igniter 2 -N132- depending on the date of manufacture. .
- Overview. Refer to OVERVIEW - FRONT PASSENGER AIRBAG .
- Deactivating and activating possible using the Front Passenger Airbag Deactivation Key Switch -E224-.
- Front Passenger Airbag Deactivation Key Switch -E224-
- Front Passenger Airbag -Disabled- Indicator Lamp -K145-
- Located in a shared housing with the Emergency Flasher Button -E229-
- Removing and installing. Refer to CONTROLS .
- Side Airbag, Front Passenger Side
- With Front Passenger Thorax Airbag Igniter -N200-
- Overview. Refer to OVERVIEW - FRONT SIDE AIRBAG .
- Front Passenger Head Curtain Airbag
- With Front Passenger Head Curtain Airbag Igniter -N252-
- Assembly overview: for sedan refer to OVERVIEW - HEAD CURTAIN AIRBAG, SEDAN ; for Avant refer to OVERVIEW - HEAD CURTAIN AIRBAG, AVANT .
- Driver Side Airbag
- With Driver Airbag Igniter -N95- and Driver Airbag Igniter 2 -N250-
- Overview. Refer to OVERVIEW - DRIVER SIDE AIRBAG .
- Rear Side Airbag, Front Passenger Side
- Equipment levels
- With Passenger Side Rear Thorax Airbag Igniter -N202-
- Overview. Refer to OVERVIEW - REAR SIDE AIRBAG .
- Deactivating and activating. Refer to REAR SIDE AIRBAG, TURNING OFF .
- Battery Interrupt Igniter -N253-
- Overview. Refer to OVERVIEW - BATTERY INTERRUPT IGNITER .
- Rear Side Airbag On Driver Side
- Equipment levels
- with Driver Side Rear Thorax Airbag Igniter -N201-
- Overview. Refer to OVERVIEW - REAR SIDE AIRBAG .
- Deactivating and activating. Refer to REAR SIDE AIRBAG, TURNING OFF .
- Driver Side Head Curtain Airbag
- with Driver Head Curtain Airbag Igniter -N251-
- Assembly overview, for sedan refer to OVERVIEW - HEAD CURTAIN AIRBAG, SEDAN ; for Avant refer to OVERVIEW - HEAD CURTAIN AIRBAG, AVANT
- Side Airbag, Driver Side
- with Driver Thorax Airbag Igniter -N199-
- Overview. Refer to OVERVIEW - FRONT SIDE AIRBAG .
- Airbag Control Module -J234-
- Overview. Refer to OVERVIEW - AIRBAG CONTROL MODULE .
- Steering Column Electronics Control Module -J527-
- With Airbag Spiral Spring/Return Spring with Slip Ring -F138- and Steering Angle Sensor -G85-
- Removing and installing. Refer to STEERING COLUMN SWITCH MODULE, REMOVING AND INSTALLING .
- Airbag Indicator Lamp -K75-
- Component location: In the instrument cluster. Refer to Instrument Cluster -KX2-, REMOVING AND INSTALLING .
- Cannot be replaced separately
