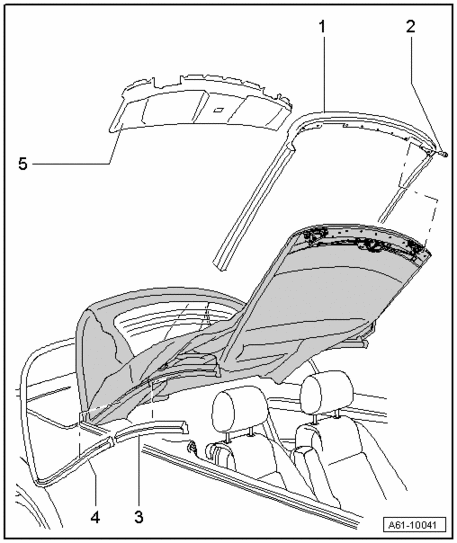

Convertible top frame seals - assembly overview
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
1 - Front roof frame seal
- Removing and installing → Front roof frame seal, removing and installing .
2 - Screw
- 5.2 Nm
3 - Center roof frame seal
- Removing and installing → Rear bracket/roof frame seal or center roof frame seal, removing and installing .
4 - Bracket/rear roof frame seal
- Removing and installing → Rear bracket/roof frame seal or center roof frame seal, removing and installing .
5 - Front rail trim
- Removing and installing → Front rail trim, removing and installing .
