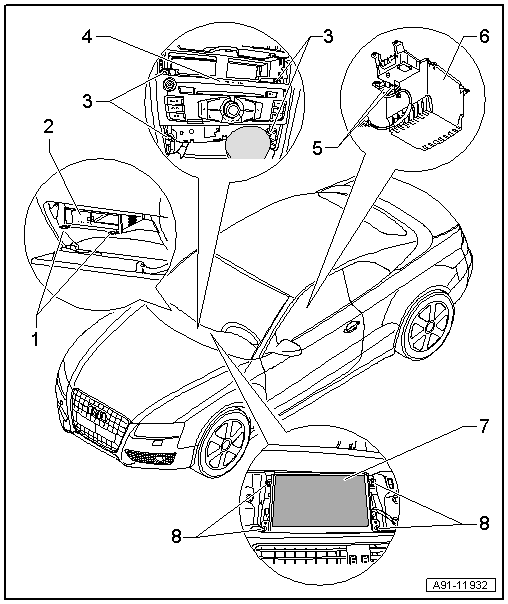

Component Location Overview - Radio [XXXX]
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Radio Removal Tool :T10057
- External Audio Source Connection -R199- (AMI)
- Connector Assignment (CAN), refer to CAN EXTERNAL AUDIO SOURCE CONNECTION -R199-, CONNECTOR ASSIGNMENT .
- Removing and installing, refer to EXTERNAL AUDIO SOURCE CONNECTION -R199-, REMOVING AND INSTALLING
- Bolt
- Quantity: 4
- 3 Nm
- Radio -R-
- Chorus connector assignment, refer to RADIO CONNECTOR ASSIGNMENTS, CHORUS .
- Concert/symphony connector assignment, refer to RADIO CONNECTOR ASSIGNMENTS, CONCERT/SYMPHONY .
- Removing and installing, refer to RADIO -R-, REMOVING AND INSTALLING
- External Audio Source Connection -R199-, AUX IN
- AUX-IN connector assignment, refer to AUX IN EXTERNAL AUDIO SOURCE CONNECTION -R199-, CONNECTOR ASSIGNMENT .
- AUX IN, Removing and Installing, refer to EXTERNAL AUDIO SOURCE CONNECTION -R199- REMOVING AND INSTALLING .
- Storage compartment
- Front Information Display Control Head -J685-
- Connector Assignment (CAN), refer to FRONT INFORMATION DISPLAY CONTROL HEAD -J685- CONNECTOR ASSIGNMENT, CAN .
- Removing and installing, refer to INFOTAINMENT SYSTEM DISPLAY, REMOVING AND INSTALLING
- Bolt
- Quantity: 4
- 2 Nm
