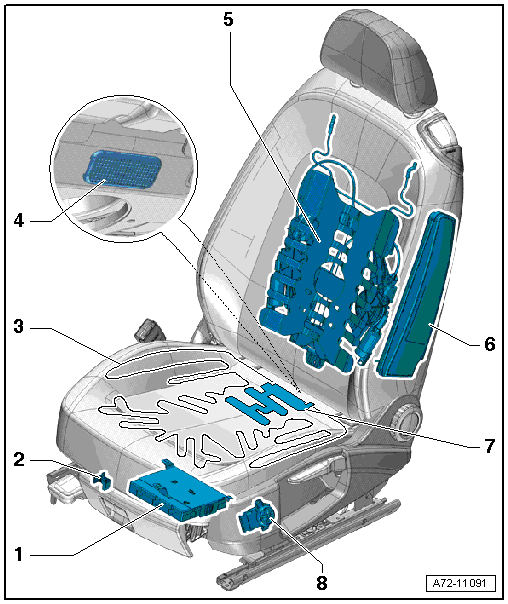

Component Location Overview - Electric And Electronic Components, Power Standard Seat With Manual Headrest Adjustment
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Seat Ventilation Control Module (Integrated with Seat Heating)
- Versions with driver side seat heating: Left Front Seat Ventilation Control Module -J800-
- Versions with front passenger side seat heating: Right Front Seat Ventilation Control Module -J799-
- Overview. Refer to OVERVIEW - SEAT VENTILATION CONTROL MODULE, INTEGRATED SEAT HEATING .
- Removing and Installing. Refer to RIGHT/LEFT FRONT SEAT VENTILATION CONTROL MODULE -J799- / -J800- (INTEGRATED SEAT HEATING FUNCTION), REMOVING AND INSTALLING .
- Seat Position Sensor
- Driver side: Driver Seat Position Sensor -G553-
- Front passenger side: Front Passenger Seat Position Sensor -G554-
- Overview. Refer to OVERVIEW - SEAT POSITION SENSOR .
- Removing and Installing, Versions with Passenger Occupant Detection Sensor for Belt Fastening Detection. Refer to SEAT POSITION SENSOR, REMOVING AND INSTALLING, EQUIPMENT WITH PASSENGER OCCUPANT DETECTION SENSOR FOR BELT FASTENING DETECTION .
- Removing and Installing, Versions with Passenger Occupant Detection System for Front Passenger Airbag Deactivation. Refer to SEAT POSITION SENSOR, REMOVING AND INSTALLING, EQUIPMENT WITH PASSENGER OCCUPANT DETECTION SYSTEM FOR FRONT PASSENGER AIRBAG DEACTIVATION .
- Heating Element
- Equipped on some models
- Removing and Installing. Refer to DRIVER AND FRONT PASSENGER SEAT HEATING ELEMENT -Z6- AND -Z8-, REMOVING AND INSTALLING, STANDARD SEAT .
- Footwell lamp
- Equipped on some models
- Removing and Installing. Refer to LEFT/RIGHT FRONT FOOTWELL ILLUMINATION BULB -L151- / -L152-, REMOVING AND INSTALLING / LEFT/RIGHT REAR FOOTWELL LAMP -W45- / -W46-, REMOVING AND INSTALLING .
- Four-Way Lumbar Support
- Cannot be disassembled; available only as a complete unit. Refer to Parts Information
- Driver Side:
- Driver Seat Lumbar Support Curvature Adjustment Motor -V125-
- Driver Seat Lumbar Support Height Adjustment Motor -V129-
- Front Passenger Side:
- Front Passenger Seat Lumbar Support Curvature Adjustment Motor -V126-
- Front Passenger Seat Lumbar Support Height Adjustment Motor -V130-
- Overview. Refer to OVERVIEW - LUMBAR SUPPORT .
- Removing and Installing. Refer to LUMBAR SUPPORT, REMOVING AND INSTALLING .
- Front Thorax Airbag
- Driver side: with Driver Thorax Airbag Igniter -N199-
- Front passenger side: with Front Passenger Thorax Airbag Igniter -N200-WARNING:
Follow all safety precautions when working with pyrotechnic components. Refer to SAFETY PRECAUTIONS .
- Overview. Refer to OVERVIEW - FRONT THORAX AIRBAG .
- Removing and Installing. Refer to FRONT THORAX AIRBAG WITH IGNITER, REMOVING AND INSTALLING .
- Front Passenger Occupant Detection Sensor -G128-
- Equipped on some models
- for the front passenger seat only
- Removing and Installing. Refer to Passenger Seat Occupant Detection Sensor -G128-, REMOVING AND INSTALLING .
- Lumbar Support Adjustment Switch
- Driver side: Driver Seat Lumbar Support Adjustment Switch -E176-
- Front passenger side: Front Passenger Seat Lumbar Support Adjustment Switch -E177-
- Overview. Refer to OVERVIEW - LUMBAR SUPPORT ADJUSTMENT SWITCH .
- Removing and Installing. Refer to DRIVER/FRONT PASSENGER SEAT LUMBAR SUPPORT ADJUSTMENT SWITCH -E176- / -E177-, REMOVING AND INSTALLING, STANDARD SEAT, SPORT SEAT, COMFORT SEAT .
