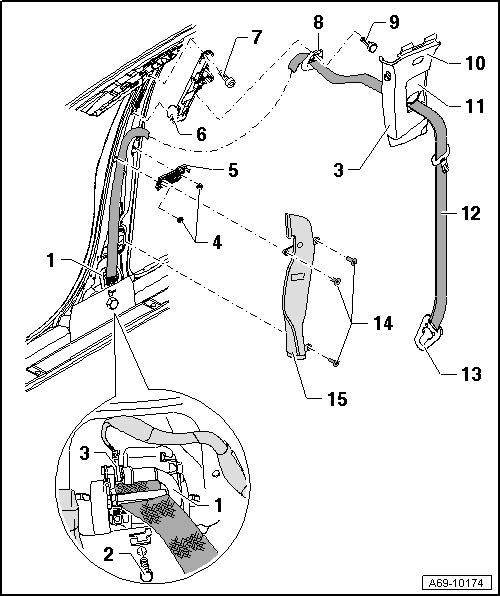

Front Three-Point Seat Belt Overview
WARNING: This page is about a different car, the 2010 Audi Q7, 2009 Audi Q7, 2008 Audi Q7, and 2007 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
WARNING:
Follow all Safety Precautions when working with pyrotechnic components. Refer to PYROTECHNIC, ELECTRICAL AND MECHANICAL RESTRAINT SYSTEM COMPONENTS, SAFETY PRECAUTIONS AND TESTING PROCEDURES .
- Belt Roller/Belt Tensioner
- Removing and Installing. Refer to FRONT THREE-POINT SEAT BELT, REMOVING AND INSTALLING .
- Bolt
- 55 Nm
- If three-point seat belt is being removed for accident repairs, replace screw.
- Belt Tensioner Connector
- Removing and installing. Refer to FRONT THREE-POINT SEAT BELT, REMOVING AND INSTALLING .
- Nut
- 5 Nm
- Front Seat Belt Guide
- Removing and Installing. Refer to FRONT BELT GUIDE, REMOVING AND INSTALLING .
- Seat Belt Height Adjuster
- Removing and Installing. Refer to FRONT SEAT BELT HEIGHT ADJUSTER OVERVIEW .
- Function test. Refer to FRONT SEAT BELT HEIGHT ADJUSTER, REMOVING AND INSTALLING .
- Bolt
- 21 Nm
- If the seat belt height adjuster is being removed for accident repairs, replace the screw.
- Seat Belt Relay
- Belt relay must swing by itself in carrier direction after tightening screw.
- Bolt
- 55 Nm
- If belt relay is being removed for accident repairs, replace screw.
- Belt relay must swing by itself in carrier direction after tightening screw.
- B-Pillar Trim
- Belt Height Adjustment Slide
- Seat Belt Webbing
- Belt End Fitting
- Removing and Installing. Refer to BELT ANCHOR, REMOVING AND INSTALLING .
- Expanding Rivet
- Quantity: 3
- Air Ducts
- Allocation.
