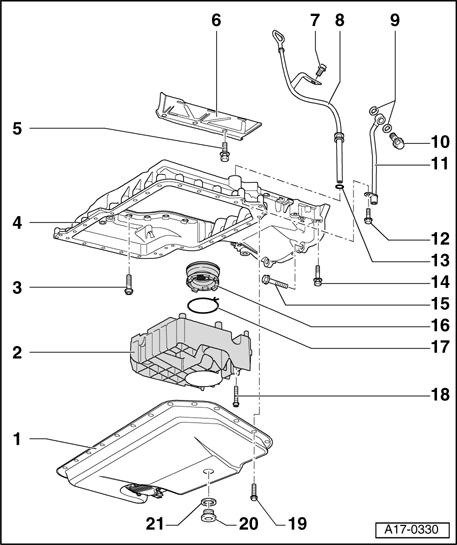

Oil pan (upper part), assembly overview
WARNING: This page is about a different car, the 2006 Audi A8, 2005 Audi A8, and 2004 Audi A8. However, it is still accessible from the selected car via links, so may be relevant.
1 - Oil pan (lower section)
- Removing and installing → Lower part of oil pan, removing and installing
- With Oil Level Thermal Sensor G266
- Oil Level Thermal Sensor G266 , removing and installing → Oil Level Thermal Sensor G266 , removing and installing
2 - Oil baffle
3 - 14 Nm
- Observe sequence for tightening → Oil pan (upper part), removing and installing
4 - Oil pan (upper section)
- Removing and installing → Oil pan (upper part), removing and installing
5 - 22 Nm
6 - Baffle plate
7 - 22 Nm
8 - Guide tube for oil dipstick
9 - Seals
- Replace
10 - 32.5 Nm
11 - Coolant drain tube
12 - 10 Nm
13 - O-ring
- Replace
14 - 22 Nm
- Observe sequence for tightening → Oil pan (upper part), removing and installing
15 - 65 Nm
16 - Intake tube
17 - Circlip
18 - 10 Nm
19 - 10 Nm
- Fasten diagonally in steps
20 - Oil drain plug, 50 Nm
21 - Seal
- Replace
