Cylinder head, checking for distortion
Measure at several points with straightedge.
Maximum permissible distortion: 0.1 mm.

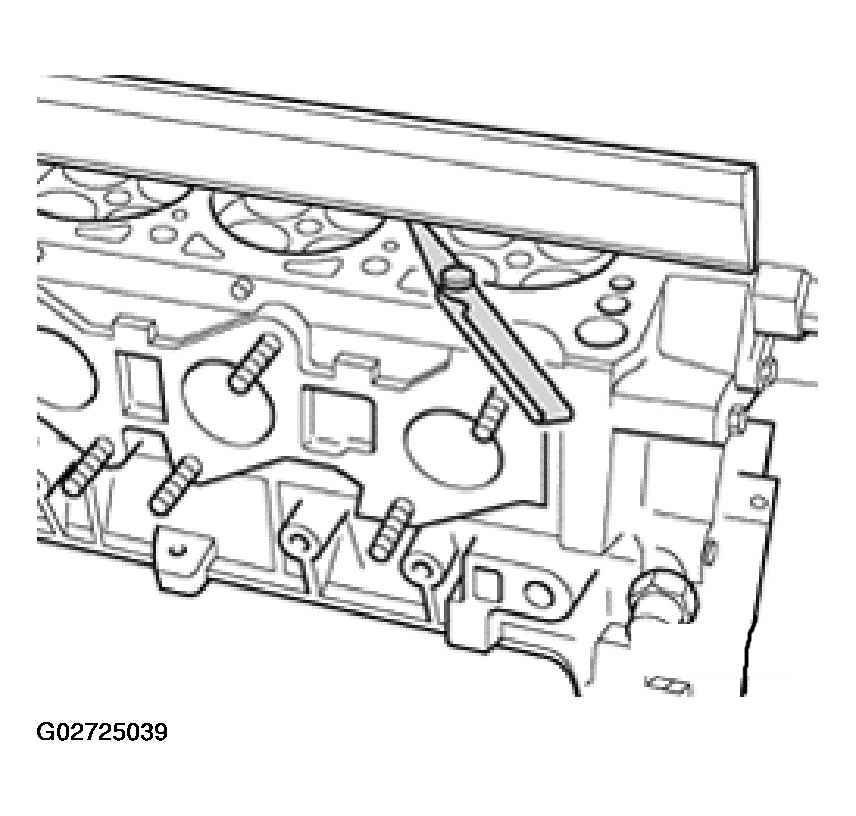

Fig 1: Measuring Cylinder Head Flatness (Distortion)
Courtesy of AUDI OF AMERICA, INC.
