Ring-to-groove clearnce

PISTON RING-TO-GROOVE CLEARNCE

Clearance when new Wear limit
0.02 - 0.08 mm 0.10 mm

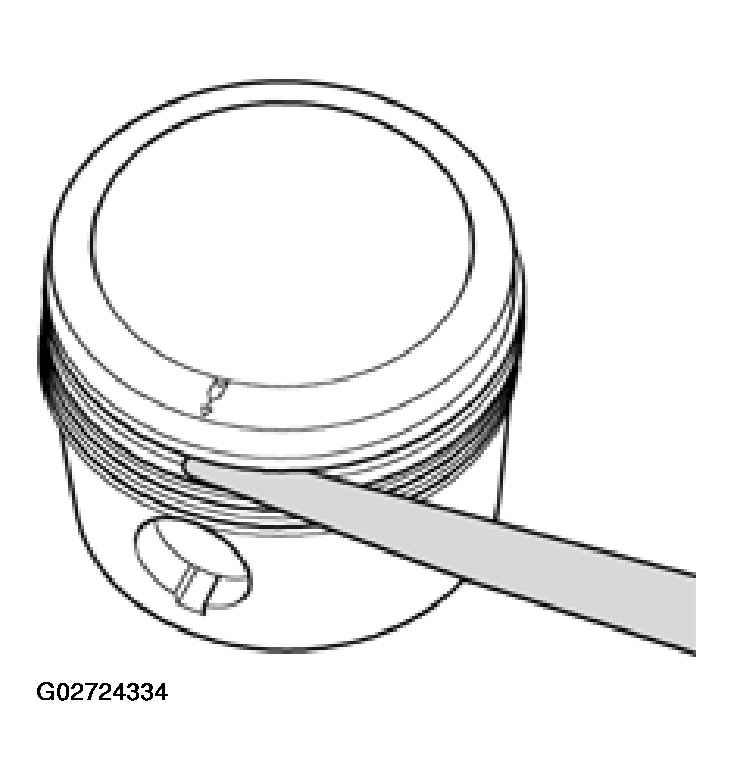

Fig 1: Checking Piston Ring Side Clearance
G02724334Courtesy of AUDI OF AMERICA, INC.
