Air flow diagram (general)

NOTE: The following list refers to items in Fig 1.
  1. - Air filter
  2. - Mass Air Flow (MAF) Sensor-G70-
  3. - Intake side of turbocharger, Bank 1
  4. - Turbocharger, Bank 1
  5. - Pressure side of turbocharger, Bank 1
  6. - Air duct
  7. - Intake side of turbocharger, Bank 2
  8. - Turbocharger, Bank 2
  9. - Pressure side of turbocharger, Bank 2
  10. - Charge air cooler, Bank 2
  11. - Intake manifold
  12. - Throttle valve control module -J338-
  13. - Charge air pressure cooler, Bank 1

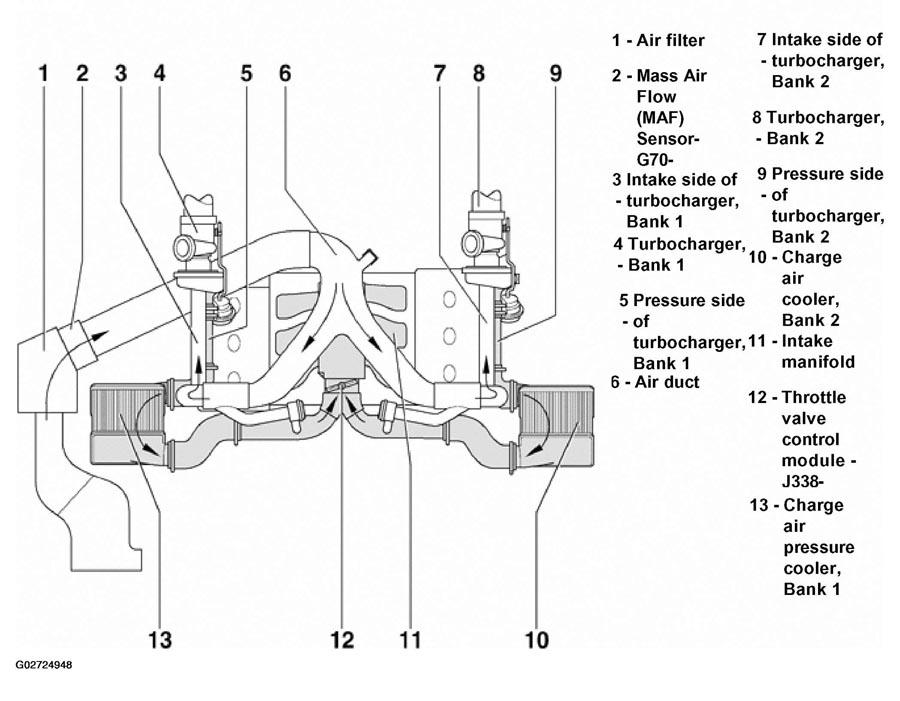

Fig 1: Air flow Vacuum Diagram (General)
G02724948Courtesy of AUDI OF AMERICA, INC.
