Left Engine Compartment Wire Harness (Dashboard Branch)

LEFT ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD BRANCH) - CONNECTOR TO HARNESS INDEX

Connector or Terminal Ref Cavities Location Connects to Notes
Accelerator pedal position sensor 7 6 Under left side of dash
Brake pedal position switch 8 4 Under left side of dash
Clutch interlock switch (for starter cut) 2 2 Under left side of dash   M/T
Clutch pedal position switch (for cruise) 9 3 Under left side of dash   M/T
Driver's under-dash fuse/relay box connector F (see CONNECTOR TO FUSE/RELAY BOX INDEX ) 17 33 Under left side of dash
Driver's under-dash fuse/relay box connector G (see CONNECTOR TO FUSE/RELAY BOX INDEX ) 16 13 Under left side of dash
Optional connector (for parking and back-up sensor system) 3 4 Under left side of dash
C301 11 24 Under left side of dash Dashboard wire harness (view of driver's side)
C302 12 2 Under left side of dash Dashboard wire harness (view of driver's side)
C303 10 4 Under left side of dash Dashboard wire harness (view of driver's side)
C304 13 13 Under left side of dash Dashboard wire harness (view of driver's side)
C305 14 8 Under left side of dash Left side wire harness
  • Sedan
  • Sport Wagon

C306 15 2 Under left side of dash Left side wire harness (Sport Wagon) (1)
C351 6 2 Under middle of dash A/C wire harness
C352 5 23 Under middle of dash Left engine compartment subharness
C353 4 2 Under middle of dash Left engine compartment subharness
G302 1   Under left side of dash Body ground, via left engine compartment wire harness
(1) With power tailgate

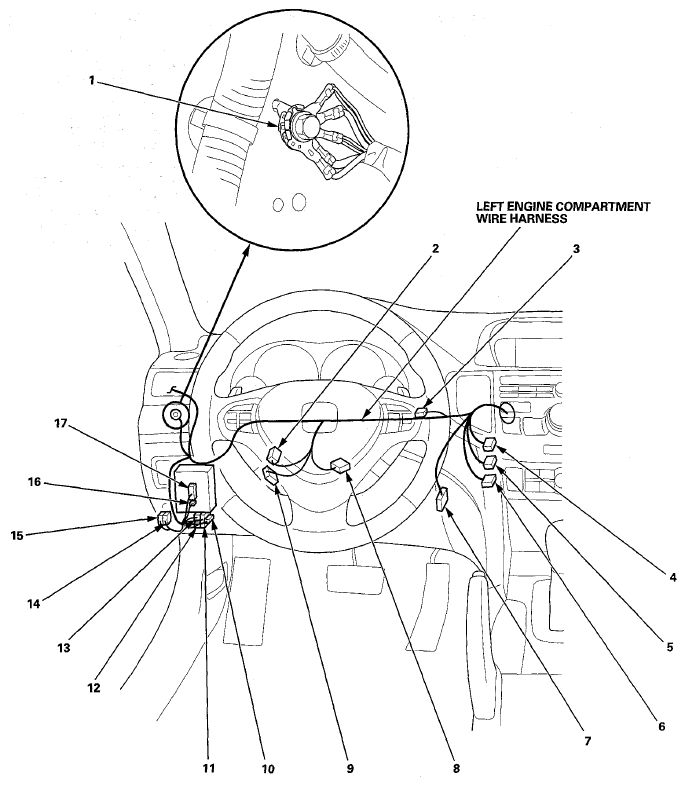

Fig 1: Identifying Left Engine Compartment Wire Harness Location (Dashboard Branch)
G07769856Courtesy of AMERICAN HONDA MOTOR CO., INC.
